Защитите оборудование с предохранителями Siemens 5SB2 71

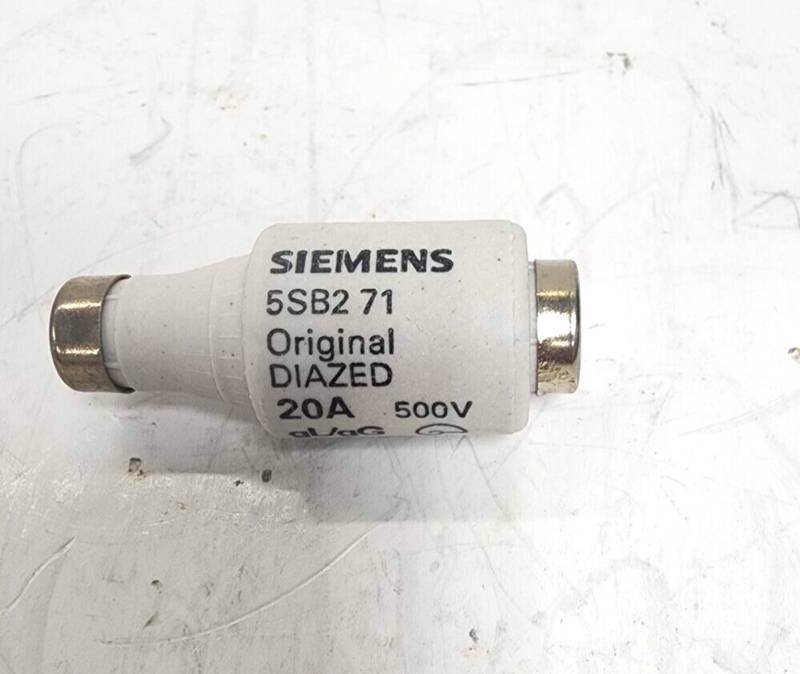

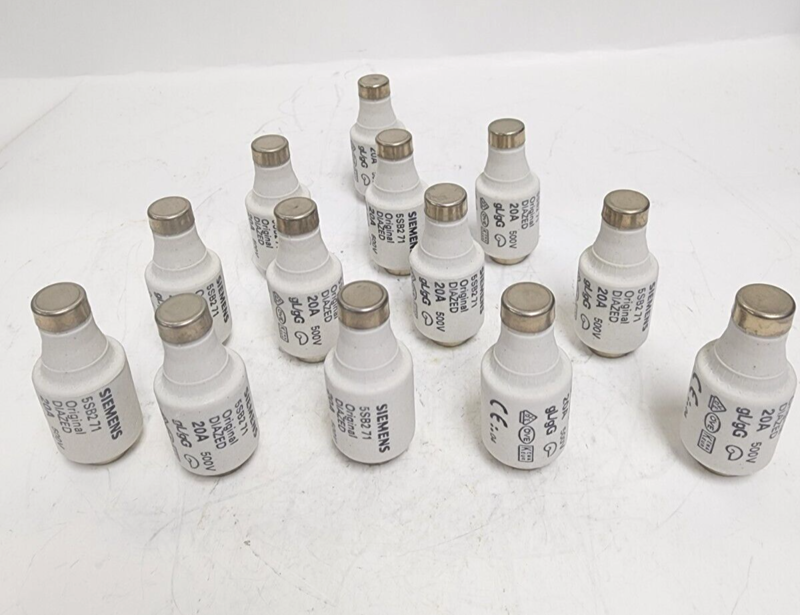

Предохранители серии Siemens 5SB2 71 представляют собой надежные устройства защиты, применяемые в низковольтных электрических цепях различного назначения. Их основное назначение — защита электрооборудования и линий электропередачи от токов короткого замыкания и перегрузок. Эти предохранители являются частью широкого ассортимента компонентов систем распределения энергии от Siemens, обеспечивающих высокую степень безопасности и соответствие международным стандартам.

Технические характеристики Siemens 5SB2 71

Основные параметры предохранителей данной серии включают:

• Номинальное напряжение: до 500 В AC;
• Номинальный ток: диапазон от 2 А до 63 А (в зависимости от модификации);
• Предельная отключающая способность: до 100 кА при 500 В AC;
• Класс защиты: gL/gG (полная защита от коротких замыканий и перегрузок);
• Тип установки: модульный (DIN-рейка 35 мм);
• Рабочая температура: от –25 C до +55 C;
• Категория применения: AC-400/500 В, частота 50/60 Гц;
• Размеры вставок: стандартизированные D0 типоразмеры (D01, D02);
• Материал корпуса: негорючий пластик с высокой термостойкостью;
• Индикация срабатывания: возможно использование сигнальных индикаторов или визуальных меток;
• Стандарты: соответствие требованиям DIN VDE 0636, IEC 60269;
• Механическая прочность: устойчивость к вибрациям и ударным нагрузкам;
• Срок службы: до 10 лет при соблюдении условий эксплуатации.

Предохранители Siemens 5SB2 71 имеют модульную конструкцию и выполнены в соответствии с концепцией компактного монтажа на DIN-рейку. Основа устройства — корпус из термостойкого и самозатухающего пластика, обеспечивающий высокую механическую прочность и электрическую изоляцию. Внутри располагается плавкая вставка, рассчитанная на разрушение при превышении заданного тока. Контактные элементы из медного сплава с гальваническим покрытием обеспечивают надежную коммутацию и минимальные потери на переходе. В конструкцию может входить сигнальный индикатор, облегчающий диагностику срабатывания без демонтажа предохранителя.

Принципы работы

Работа предохранителей Siemens 5SB2 71 основана на простом и надежном принципе теплового разрушения плавкой вставки при превышении допустимого тока:

• Нормальный режим: при штатной нагрузке ток проходит через плавкий элемент, не вызывая его разрушения;
• Режим перегрузки: при умеренном превышении тока плавкий элемент нагревается, но разрушается с задержкой, что допускает кратковременные пусковые токи;
• Режим короткого замыкания: при резком скачке тока (в десятки и сотни раз выше номинального) плавкая вставка моментально расплавляется, разрывая цепь и предотвращая повреждение оборудования;
• Гашение дуги: при срабатывании формируется дуга, которая гасится специальной камерой внутри предохранителя, предотвращая распространение искр и повреждение соседних компонентов;
• Визуальная индикация: разрушение плавкой вставки сопровождается срабатыванием цветной метки или механического индикатора.

Режимы работы и условия эксплуатации

Предохранители 5SB2 71 допускают установку и эксплуатацию в самых разных условиях. Ниже перечислены допустимые режимы применения:

• Промышленные распределительные щиты: защита цепей освещения, двигателей, трансформаторов;
• Коммерческие здания: защита электропитания офисных систем и серверных;
• Жилые комплексы: применение в квартирных щитах и этажных распределителях;
• Функционирование при колебаниях температуры: допустимая работа в диапазоне –25...+55 C;
• Горизонтальное и вертикальное размещение: поддерживается благодаря симметричной форме корпуса;
• Работа в условиях вибраций: допускается установка в шкафах с незначительными вибрационными воздействиями;
• Сезонные нагрузки: предохранители устойчивы к циклическим токам нагрузки, связанным с климатическим оборудованием.

Дополнительные преимущества

Использование предохранителей Siemens 5SB2 71 обеспечивает пользователю следующие выгоды:

• Высокая отключающая способность;
• Надежная защита при коротких замыканиях;
• Соответствие международным и европейским стандартам;
• Компактное исполнение для экономии пространства в шкафу;
• Простота установки и замены без необходимости использования специальных инструментов;
• Длительный срок службы;
• Возможность визуального контроля состояния;
• Совместимость с широким ассортиментом распределительных устройств Siemens;
• Устойчивость к старению и воздействию ультрафиолета.

Таким образом, предохранители Siemens 5SB2 71 представляют собой надежное и эффективное средство защиты электрических цепей от аварийных режимов, сочетающее в себе компактность, высокую коммутирующую способность и долговечность. Благодаря универсальности конструкции, соответствию международным стандартам и простоте эксплуатации они нашли широкое применение в промышленности, коммерческом строительстве и жилых системах электроснабжения. Использование данных устройств в комплексе с другим оборудованием Siemens обеспечивает высокий уровень безопасности и стабильности работы электроустановок.
