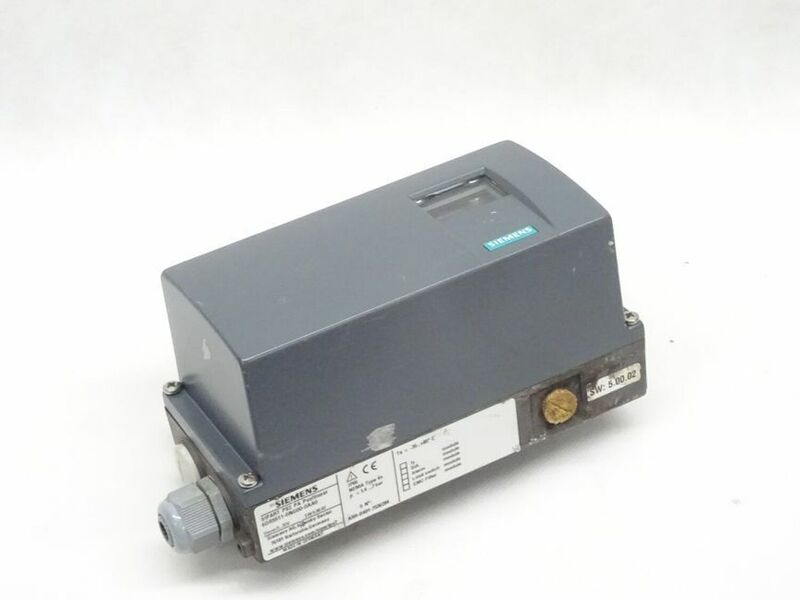

Контроль без компромиссов: позиционер Siemens 6DR5511-0NG00-0AA1

Позиционеры являются важнейшими компонентами в системах автоматического регулирования, особенно в отраслях, где точность управления потоком среды через запорно-регулирующую арматуру критически важна. Siemens, как один из мировых лидеров в области промышленной автоматизации, предлагает широкий ассортимент высокотехнологичных устройств для управления исполнительными механизмами. Одной из таких разработок является позиционер Siemens 6DR5511-0NG00-0AA1 — представитель линейки SIPART PS2, отличающийся высокой точностью, надежностью и адаптивностью к различным условиям эксплуатации.

Технические параметры

Позиционер Siemens 6DR5511-0NG00-0AA1 обладает следующими техническими характеристиками:

• Модель: SIPART PS2, код заказа 6DR5511-0NG00-0AA1;
• Тип привода: предназначен для монтажа на пневматические линейные или поворотные приводы с интерфейсом по стандарту NAMUR;
• Тип сигнала управления: аналоговый сигнал 4...20 мА;
• Напряжение питания: питание осуществляется по линии сигнала 4...20 мА (двухпроводное исполнение);
• Выходное давление: 0...6 бар (в зависимости от источника пневмоснабжения);
• Температурный диапазон эксплуатации: от -30 до +80 C;
• Класс защиты: IP66/NEMA 4X, устойчив к воздействию пыли, влаги и промышленных загрязнений;
• Материал корпуса: литой алюминий с антикоррозионным покрытием (порошковая окраска);
• Интерфейс пользователя: локальный ЖК-дисплей с кнопочным управлением;
• Функциональные возможности: автокалибровка, адаптивный контроль, диагностика, аварийные режимы;
• Присоединение к пневмосети: стандартные фитинги 1/4" NPT или G1/4;
• Подключение к приводу: через монтажный комплект, соответствующий стандарту VDI/VDE 3845 (для поворотных приводов) или NAMUR (для линейных приводов);
• Масса устройства: около 2,3 кг.

Особенности конструкции

Позиционер Siemens 6DR5511-0NG00-0AA1 выполнен в прочном и компактном корпусе, предназначенном для эксплуатации в суровых промышленных условиях. Его конструкция позволяет осуществлять прямой монтаж на привод, без необходимости в промежуточных звеньях. Устройство обладает модульной архитектурой, что облегчает его обслуживание и модернизацию. Встроенный дисплей с интуитивным интерфейсом позволяет проводить настройку без внешнего программного обеспечения. Использование технологии piezo-пневматических клапанов обеспечивает высокую точность и малое энергопотребление. Благодаря наличию функций самодиагностики и адаптации к условиям эксплуатации позиционер может автоматически подстраиваться под изменяющиеся параметры процесса, обеспечивая стабильность регулирования. Кроме того, 6DR5511-0NG00-0AA1 поддерживает интеллектуальные функции, такие как обнаружение неисправностей клапана, фиксация аварийных состояний, сохранение журналов событий, а также взаимодействие с цифровыми системами управления через опциональные модули связи (например, HART или PROFIBUS).

Принцип действия

Принцип работы позиционера базируется на сравнении заданного значения управляющего сигнала (4...20 мА) с фактическим положением регулирующего органа (заслонки, клапана и пр.). Встроенный датчик положения (потенциометр или индуктивный датчик) измеряет текущее положение штока или вала, после чего микроконтроллер вычисляет рассогласование и подает соответствующий сигнал на пневматические выходы. Воздушные управляющие импульсы подаются в камеры исполнительного механизма, заставляя его изменять положение до тех пор, пока не будет достигнуто равновесие между заданием и фактическим положением. Таким образом обеспечивается точное и плавное регулирование положения клапана. При этом реализованы функции гистерезисной компенсации, стабилизации сигнала и защиты от самовозбуждения.

Режимы работы

Позиционер Siemens 6DR5511-0NG00-0AA1 поддерживает несколько режимов функционирования:

• Режим автоматической настройки (Autotune): При первичном вводе в эксплуатацию устройство автоматически проводит определение крайних положений, оптимизирует параметры регулирования и сохраняет их в энергонезависимую память.
• Обычный режим (Normal Mode): В этом режиме позиционер работает в штатном цикле регулирования, поддерживая требуемое положение клапана в соответствии с входным токовым сигналом.
• Режим ручного управления (Manual Mode): Используется для диагностики и обслуживания, позволяет вручную перемещать клапан с помощью кнопок на корпусе.
• Режим диагностики (Diagnostic Mode): Позволяет оператору отслеживать такие параметры, как динамика перемещений, частота срабатывания, сопротивление движения, герметичность клапана, сбои в подаче воздуха и др.
• Режим “Fail-safe”: В случае обрыва сигнальной цепи или аварийной ситуации позиционер переводит регулирующий орган в предустановленное положение (открыто, закрыто или удержание текущей позиции).
• Адаптивный режим (Adaptive Mode): Устройство автоматически анализирует изменения нагрузки, износа уплотнений и прочих факторов, внося коррекции в алгоритм регулирования.

Таким образом, позиционер Siemens 6DR5511-0NG00-0AA1 — это современное интеллектуальное устройство, предназначенное для точного управления пневматическими приводами в различных отраслях промышленности. Благодаря высокой надежности, встроенным функциям автокалибровки, диагностики и адаптации, он способен эффективно функционировать даже в условиях нестабильных технологических процессов. Интеграция с цифровыми системами и наличие локального интерфейса управления делают его удобным как в эксплуатации, так и в техническом обслуживании.
