Компактный и функциональный: аналоговый модуль от Siemens

Контроллерные и модульные системы Siemens серии SIMATIC ET 200S широко применяются в автоматизации промышленных процессов. Одним из важных компонентов этой платформы является модуль аналогового ввода 6ES7134-4GB01-0AB0. Он предназначен для высокоточного измерения аналоговых сигналов от датчиков и преобразователей, используемых в технологических установках различного назначения.

Технические характеристики

Модуль 6ES7134-4GB01-0AB0 представляет собой аналоговый входной модуль для системы распределённого ввода-вывода ET 200S. Ключевые параметры:

• Количество входных каналов: 2 аналоговых канала;
• Тип сигнала: токовые входы 4...20 мА (не поддерживает напряжение);
• Разрешение АЦП: 15 бит + знак;
• Скорость преобразования: 80 мс на канал;
• Диапазон входных значений: 4...20 мА;
• Защита от полярности: имеется;
• Встроенная гальваническая развязка: между входами и логикой;
• Подключение: через подсоединительный модуль;
• Энергопитание: от шин питания системы ET 200S;
• Потребляемая мощность: около 1 Вт;
• Калибровка: программная и аппаратная;
• Температурный диапазон эксплуатации: от -25 C до +60 C;
• Уровень защиты корпуса: IP20;
• Совместимость: с подсоединительными модулями TM-E;
• Монтаж: на стандартную DIN-рейку в составе ET 200S;
• Стандарты и сертификация: CE, cULus, ATEX (ограниченно).

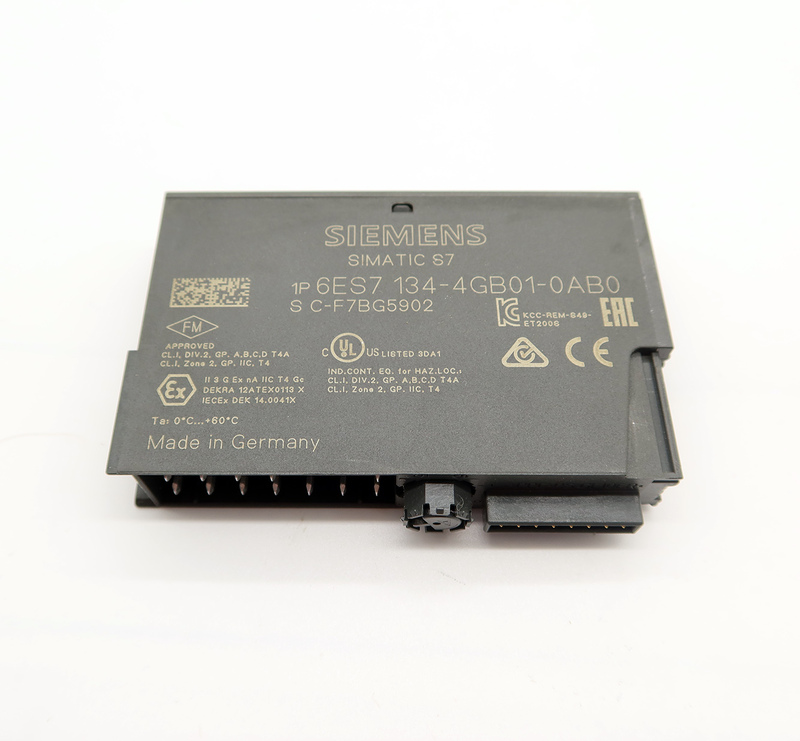

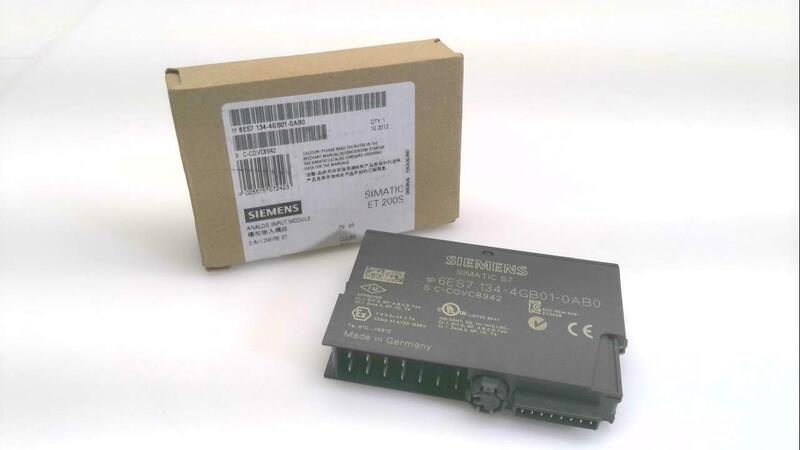

Модуль Siemens 6ES7134-4GB01-0AB0 спроектирован с учётом требований к компактности, надёжности и совместимости с другими модулями системы ET 200S. Его конструкция модульная и позволяет легко устанавливать и заменять модуль без необходимости демонтажа всей системы. Он вставляется в базовый подсоединительный модуль, обеспечивающий физическое подключение к шине и кабелям ввода-вывода. Корпус изготовлен из термостойкого пластика и выполнен в виде узкого вертикального модуля, не занимающего много пространства в шкафу управления. Элементы защиты от помех и перенапряжений встроены в конструкцию, что повышает надёжность при эксплуатации в условиях промышленной электромагнитной нагрузки. Светодиодные индикаторы на корпусе обеспечивают индикацию состояния каналов и ошибок, упрощая диагностику.

Принцип работы модуля

Принцип функционирования модуля аналогового ввода 6ES7134-4GB01-0AB0 базируется на преобразовании аналогового электрического тока от подключённого датчика в цифровое значение, пригодное для обработки контроллером:

• Сигнал 4–20 мА от полевого датчика поступает на вход модуля;
• Сигнал проходит первичную фильтрацию и ограничение перенапряжения;
• Входное значение подаётся на аналогово-цифровой преобразователь (АЦП);
• Цифровое значение сохраняется во внутреннем буфере;
• Через интерфейс PROFIBUS или PROFINET (в составе системы) данные передаются в центральный процессор или ПЛК;
• Параллельно осуществляется контроль ошибок и выход за пределы диапазона;
• В случае сбоя модуль передаёт диагностическое сообщение на управляющий уровень.

Режимы работы модуля

Модуль Siemens 6ES7134-4GB01-0AB0 может работать в различных режимах, в зависимости от конфигурации и задач системы:

• Нормальный режим: Стандартное измерение тока в диапазоне 4–20 мА. Подходит для большинства промышленных датчиков.
• Диагностический режим: Включает автоматическое распознавание обрыва провода, короткого замыкания и выходов за пределы допустимых значений. Используется для обеспечения безопасной эксплуатации и быстрого реагирования на неисправности.
• Режим масштабирования: Позволяет задать пользовательский диапазон преобразования аналогового значения в цифровое, например, для приведения к физическим величинам (температура, давление).
• Режим калибровки: Позволяет выполнять настройку нуля и шкалы вручную или программно, что особенно важно при точных измерениях.
• Режим энергосбережения: Применяется в конфигурациях с отключением неиспользуемых каналов, снижая общее энергопотребление системы.

Применение модуля

Модуль аналогового ввода 6ES7134-4GB01-0AB0 широко применяется в различных отраслях промышленности благодаря высокой точности, надёжности и универсальности. Основные направления использования:

• Системы автоматизации технологических процессов (АСУ ТП);
• Контроль температурных и давленческих датчиков;
• Установки дозирования и подачи материалов;
• Автоматизированные насосные станции;
• Измерение расхода жидкостей и газов;
• Сбор данных в энергетике и ЖКХ;
• Контроль процессов в химической, пищевой и фармацевтической промышленности;
• Интеграция в SCADA-системы через ET 200S.

Таким образом, модуль аналогового ввода Siemens 6ES7134-4GB01-0AB0 является высокотехнологичным и надёжным решением для промышленных систем автоматизации, требующих точного и стабильного измерения токовых сигналов. Благодаря своей конструкции, интеграции в систему ET 200S, наличию встроенной диагностики и широкому диапазону рабочих параметров, он обеспечивает стабильную и безопасную работу в условиях повышенных требований к точности и надёжности. Этот модуль является неотъемлемой частью современных автоматизированных систем, успешно применяемых на объектах различной сложности.
