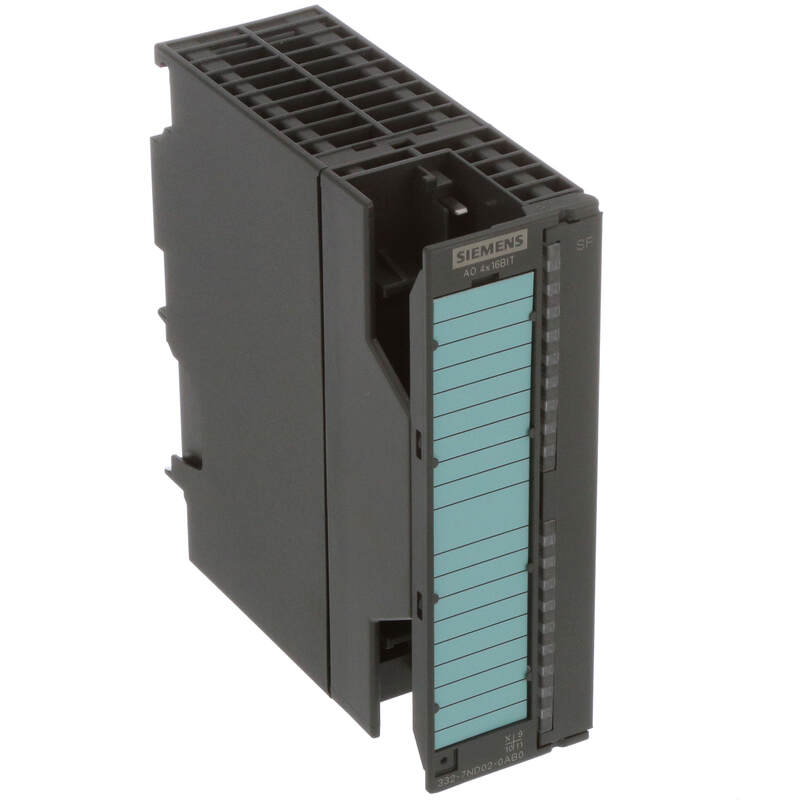

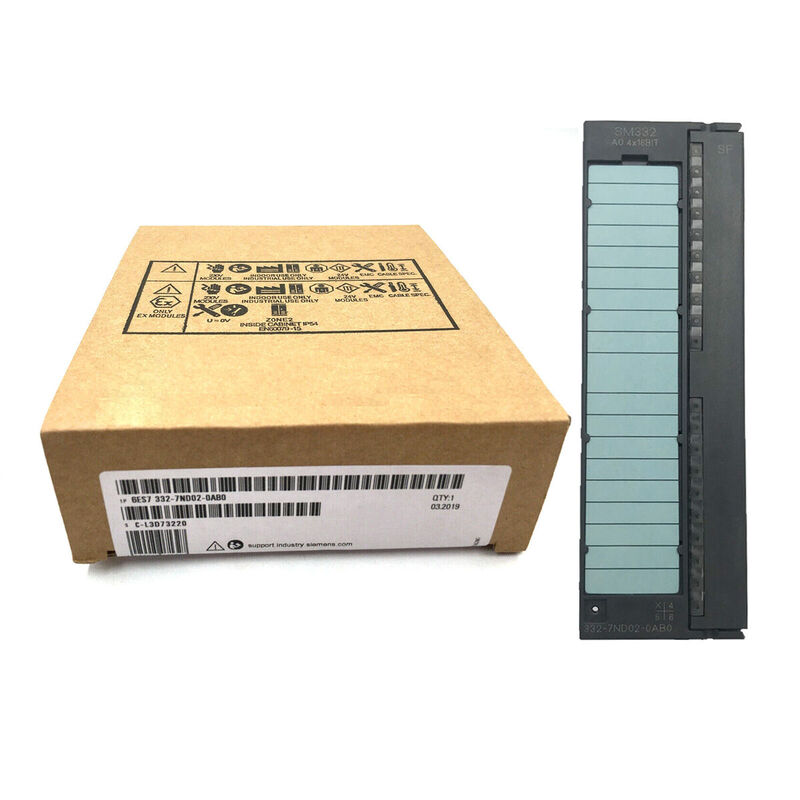

Модуль аналогового вывода Siemens 6ES7332-7ND02-0AB0 — точность под контролем

Модуль аналогового вывода Siemens 6ES7332-7ND02-0AB0 представляет собой компонент системы автоматизации SIMATIC S7-300, предназначенный для передачи аналоговых управляющих сигналов от программируемого логического контроллера (ПЛК) к исполнительным устройствам. Этот модуль используется в системах управления технологическими процессами, где требуется точная подача аналогового сигнала, соответствующего заданным параметрам — например, для управления частотными преобразователями, регуляторами давления, сервоприводами и другими элементами промышленной автоматики.

Технические параметры

Ниже приведены ключевые технические параметры Siemens 6ES7332-7ND02-0AB0:

• Количество аналоговых выходов: 8.
• Разрядность ЦАП: 12 бит.
• Выходной ток: регулируемый в пределах заданного диапазона.
• Время обновления на канал: приблизительно 0,6 мс.
• Точность: ±0,5 % от полного диапазона.

• Напряжение питания электроники: 24 В DC.
• Максимальное выходное напряжение холостого хода: около 18 В.
• Максимальный ток на канал: 21 мА.
• Электрическая изоляция: между каналами и системой — оптоизоляция;
• Индикация состояния: светодиоды на передней панели.
• Диапазон рабочих температур: от 0 до +60 C.
• Температура хранения: от -40 до +70 C.
• Установка: на DIN-рейку, в слоты центральной стойки S7-300.
• Подключение: 40-контактный разъем.
• Габариты: 125 мм x 40 мм x 120 мм.
• Масса: около 220 г.
• Стандарты: соответствие CE, UL, cULus, ATEX (при соответствующем применении).

Особенности конструкции

Конструктивно модуль выполнен в классическом корпусе серии S7-300 с фронтальным расположением разъема для подключения проводов, что обеспечивает удобный монтаж и демонтаж без снятия соседних модулей. Наличие 8 аналоговых токовых выходов позволяет эффективно управлять несколькими исполнительными устройствами из одного модуля, что сокращает общее количество компонентов в шкафу автоматики. Все выходы являются токовыми, что делает модуль пригодным для промышленных условий с высоким уровнем электромагнитных помех, поскольку токовые сигналы менее подвержены искажению по сравнению с напряжением. Также модуль снабжен системой защиты от короткого замыкания и перегрузки по току, что увеличивает его надежность при длительной эксплуатации. Благодаря встроенной опторазвязке обеспечивается надежная гальваническая изоляция между схемами автоматики и исполнительными цепями, снижая риски выхода оборудования из строя при скачках напряжения. Конфигурация и диагностика осуществляется через программное обеспечение Step 7.

Принцип работы

Принцип работы модуля заключается в преобразовании цифровых управляющих сигналов, поступающих от ПЛК, в аналоговые сигналы тока. После конфигурации в инженерном ПО (например, TIA Portal или Step 7) каждому выходу задаются параметры: диапазон, значение при ошибке, параметры фильтрации и др. В процессе работы центральный процессор контроллера передает модулю значение аналогового сигнала в цифровом виде, а встроенный цифро-аналоговый преобразователь (ЦАП) трансформирует его в токовый сигнал 0–20 мА или 4–20 мА. Этот токовый сигнал подается на соответствующее внешнее устройство, например, клапан, привод или исполнительное реле. Таким образом, модуль играет роль интерфейса между логикой управления и аналоговыми исполнительными механизмами. В случае отказа модуля или потери связи с центральным процессором предусмотрено задание безопасного выходного значения (fail-safe), что предотвращает аварии и непредсказуемое поведение оборудования.

Режимы работы

Модуль 6ES7332-7ND02-0AB0 поддерживает несколько режимов работы, соответствующих различным требованиям управления:

• Нормальный режим работы — при наличии стабильного питания и связи с ПЛК модуль функционирует согласно заданным уставкам, передавая аналоговые значения на выходы.
• Режим диагностики — через систему инженерного ПО возможно считать текущие параметры работы, значения токов на выходах, а также наличие ошибок, коротких замыканий или обрывов.
• Fail-safe режим — при потере связи с центральным модулем или внутренней ошибке модуль автоматически переходит в безопасное состояние и устанавливает запрограммированное значение на каждом выходе.
• Режим калибровки/тестирования — для целей технического обслуживания предусмотрена возможность временной принудительной установки аналогового сигнала вручную через программное обеспечение.
• Режим конфигурации — при запуске системы производится автоматическая инициализация параметров каналов на основе заданных конфигурационных данных в проекте.

Применение

Модуль Siemens 6ES7332-7ND02-0AB0 находит применение в большом спектре промышленных задач, включая:

• Управление частотными преобразователями и сервоприводами;
• Регулирование давления, температуры, расхода, уровня;
• Системы HVAC (отопление, вентиляция, кондиционирование воздуха);
• Автоматизация производственных линий;
• Дозирующие установки;
• Системы управления насосами и вентиляторами;
• Энергетика и коммунальное хозяйство;
• Контроль параметров технологических процессов.

Таким образом, модуль аналогового вывода Siemens 6ES7332-7ND02-0AB0 представляет собой надежное и производительное решение для систем промышленной автоматизации, где требуется точное и стабильное управление аналоговыми исполнительными устройствами. Благодаря высокой плотности каналов, универсальности по выходным токовым диапазонам и встроенной диагностике он успешно используется в различных отраслях промышленности. Надежность, гибкость конфигурации и совместимость с платформой SIMATIC делают этот модуль оптимальным выбором для задач, связанных с аналоговым управлением технологическими процессами.
