Точная температура в каждом помещении — с Siemens RDF310

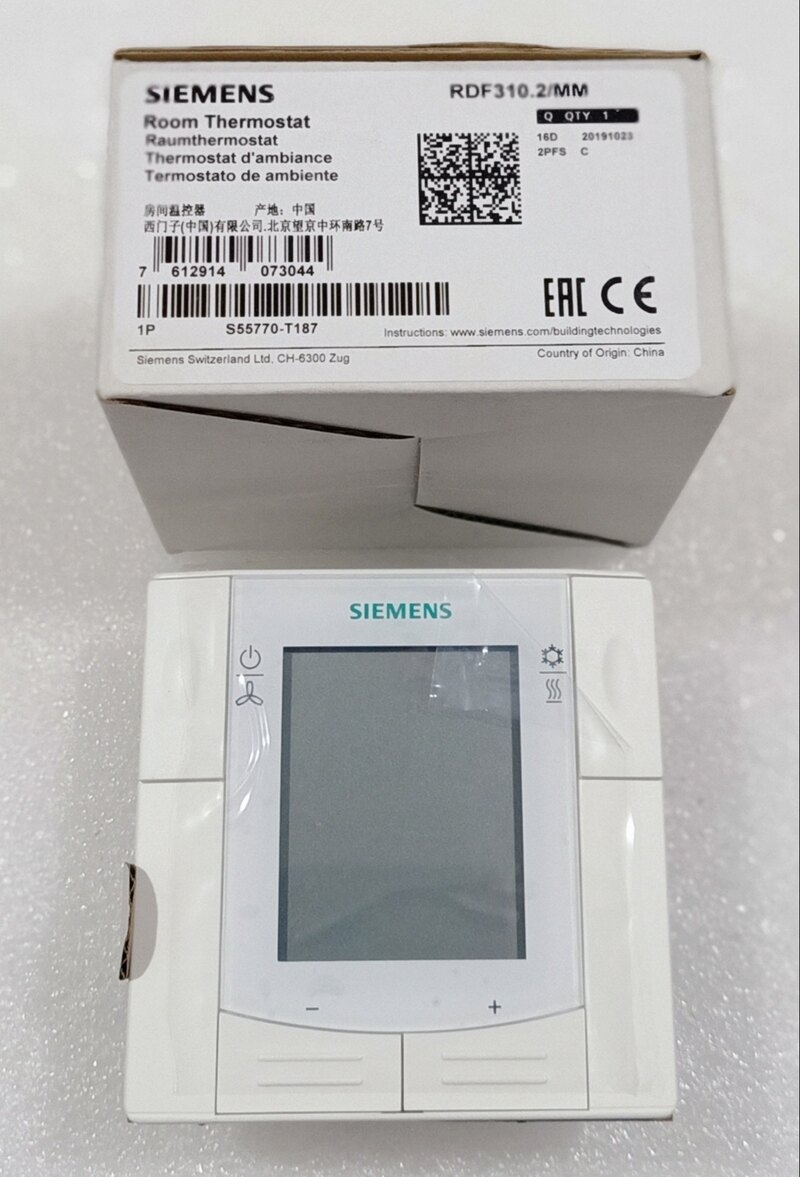

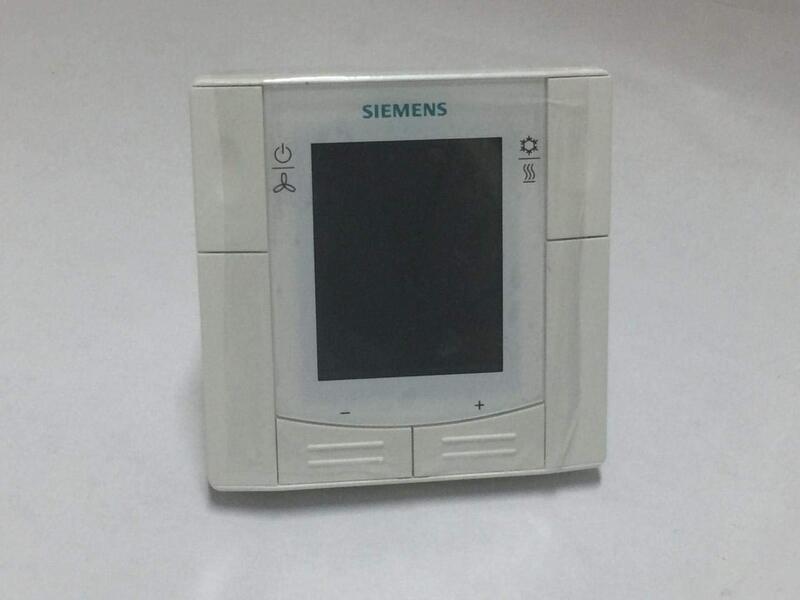

Контроллер температуры Siemens RDF310 представляет собой современное электронное устройство управления климатом в помещениях, предназначенное для точного регулирования температуры в системах отопления, вентиляции и кондиционирования (HVAC). Он входит в семейство комнатных регуляторов Siemens Synco Living и широко применяется в жилых, коммерческих и административных зданиях. RDF310 обеспечивает энергоэффективное и комфортное управление внутренним климатом, отличается высокой надежностью и простотой в эксплуатации.

Технические характеристики

Контроллер RDF310 обладает следующими ключевыми параметрами, определяющими его функциональность и область применения:

• Напряжение питания: 230 В AC ±10 %, 50/60 Гц;
• Тип дисплея: ЖК-дисплей (LCD) с подсветкой, отображает температуру, режимы и настройки;
• Диапазон измеряемых температур: от 0 C до +50 C (в помещении);
• Диапазон установки заданной температуры: от 5 C до 35 C;
• Типы подключаемых датчиков: встроенный датчик температуры, возможность подключения внешнего NTC-датчика;
• Точность регулирования температуры: ±0,5 C;
• Количество выходов управления: 2 выхода — один для управления клапаном (ON/OFF), второй — для вентилятора или реле;
• Номинальный ток релейных выходов: Нагрузка клапана: до 5 A при cos ≥ 0.9;
• Протокол связи: отсутствует (локальное управление);
• Класс защиты: IP30 по EN 60529;
• Температура окружающей среды при эксплуатации: от 0 C до +50 C;
• Температура хранения: от -25 C до +65 C;
• Габаритные размеры: 98 × 130 × 34 мм (Ш×В×Г);
• Монтаж: настенный, установка на стандартную монтажную коробку;
• Вес: примерно 180 г;
• Стандарты: соответствует директивам CE, EN 60730, ISO 14001, RoHS.

Функциональные особенности устройства

Контроллер Siemens RDF310 разработан с акцентом на удобство пользователя, энергоэффективность и гибкость управления микроклиматом в помещении. Ниже представлены основные конструктивные и функциональные особенности устройства:

• Оснащён встроенным высокоточным температурным датчиком, обеспечивающим стабильное измерение температуры воздуха;
• Возможность подключения выносного датчика температуры (например, для управления в режиме «пола» или контроля температуры в удалённой зоне);
• Поддержка трёхскоростного вентилятора с возможностью выбора автоматического или ручного режима переключения скорости;
• Совместимость с двухпозиционными (ON/OFF) термоэлектрическими и электромеханическими приводами клапанов;
• ЖК-дисплей с удобным пользовательским интерфейсом отображает текущую температуру, выбранный режим работы и настройки вентилятора;
• Кнопки управления позволяют легко изменять уставку температуры, режим работы вентилятора и переключаться между режимами отопления и охлаждения;

• Встроенная функция защиты от замерзания, активируемая при падении температуры ниже заданного порога;
• Возможность ограничения минимальной и максимальной температуры, устанавливаемой пользователем (например, в гостиничных номерах);
• Энергонезависимая память сохраняет настройки при отключении питания;
• Встроенные функции энергосбережения при длительном отсутствии (режим «эконом»);
• Совместимость с 2-трубными и 4-трубными системами фанкойлов;
• Возможность установки автоматического сезонного переключения между режимами нагрева и охлаждения (в зависимости от внешнего датчика температуры);
• Надёжная защита от перегрева, короткого замыкания и перегрузки на выходах;
• Простота установки благодаря стандартной форме корпуса и универсальному монтажу.

Принцип работы

Контроллер RDF310 управляет температурой помещения, сравнивая текущую измеренную температуру с заданным значением и соответственно включая или выключая исполнительные устройства. Его действие основано на двухпозиционном (ON/OFF) принципе регулирования, что означает:

• Измерение температуры: встроенный или внешний NTC-датчик измеряет текущую температуру воздуха;
• Сравнение с уставкой: микропроцессор анализирует разницу между текущей температурой и заданной пользователем температурой;
• Управляющее воздействие: При недостаточной температуре включается нагрев (управляется клапан на подаче теплоносителя); При превышении заданной температуры включается режим охлаждения (если система поддерживает охлаждение);
• Контроль вентилятора: Вентилятор может работать в автоматическом режиме (в зависимости от потребности) или вручную на одной из трёх скоростей;
• Дополнительные функции: При снижении температуры ниже 5 C автоматически активируется защита от замерзания; В режиме ожидания (Standby) устройство отключает управление клапаном и вентилятором, поддерживая минимальное энергопотребление.

Режимы работы

Контроллер RDF310 поддерживает несколько режимов функционирования, адаптированных под различные сценарии эксплуатации:

• Комфортный режим (Comfort Mode): Основной режим, при котором контроллер поддерживает заданную температуру; Включается вручную или по внешнему сигналу (например, от системы автоматизации);
• Экономичный режим (Economy Mode): Используется при отсутствии пользователей (например, ночью или в нерабочие часы); Поддерживает более широкий диапазон температур для снижения энергопотребления;
• Режим защиты от замерзания (Frost Protection): Активируется при значительном снижении температуры; Обеспечивает включение отопления при температуре ниже 5 C, даже в режиме ожидания;
• Режим охлаждения (Cooling Mode): Поддерживает температуру ниже уставки при подключении к системе кондиционирования;
• Режим вентиляции (Fan Mode): Вентилятор работает независимо от режима отопления или охлаждения; Применяется для циркуляции воздуха;
• Режим ожидания (Standby Mode): Устройство отключает основные исполнительные механизмы, поддерживая лишь минимальные функции; Используется для энергосбережения в длительный период отсутствия.

Таким образом, контроллер температуры Siemens RDF310 представляет собой универсальное, компактное и надёжное решение для локального управления климатом в помещениях. Благодаря простоте настройки, точности регулирования, широкому выбору рабочих режимов и поддержке различных HVAC-систем, он эффективно решает задачи управления температурой в гостиницах, офисах, апартаментах и административных зданиях. RDF310 сочетает современные технологии энергосбережения с интуитивно понятным управлением, что делает его одним из оптимальных вариантов для применения в современных автоматизированных зданиях.
