Повышайте эффективность обмена данными с Siemens BIN

Конвертеры данных играют важнейшую роль в системах автоматизации и управления, обеспечивая совместимость между различными протоколами и интерфейсами. В промышленной линейке Siemens выделяется семейство конвертеров под обозначением BIN (Bus Interface Node), разработанное для интеграции устройств в систему на базе шинных протоколов, таких как PROFIBUS, PROFINET, CAN, AS-Interface и других. Конвертер Siemens BIN представляет собой узел сопряжения, преобразующий данные и обеспечивающий стабильную двунаправленную связь между различными средами передачи данных.

Технические параметры конвертера Siemens BIN

Конкретные значения могут незначительно различаться в зависимости от модели (например, BINOS, BIN-IO, BIN-RS), однако общие параметры включают:

• Напряжение питания: 24 В DC (диапазон от 20,4 до 28,8 В DC);
• Потребляемый ток: до 200 мА при номинальном напряжении;
• Интерфейсы подключения: PROFIBUS DP, RS485, CAN, PROFINET, AS-Interface, иногда RS232;
• Скорость передачи данных: до 12 Мбит/с (в зависимости от интерфейса);
• Поддерживаемые протоколы: PROFIBUS DP-V0/V1, MODBUS RTU, ASCII, PROFINET IO-Device;
• Диапазон рабочих температур: от –25 до +60 C;
• Класс защиты корпуса: IP20 или IP65 (в зависимости от исполнения);
• Диэлектрическая прочность: до 1 кВ между гальванически развязанными сегментами;
• Встроенные функции диагностики: светодиодная индикация, ошибки шины, статусы обмена;
• Подключение к сети: клеммы, разъемы M12, Sub-D, RJ45 — в зависимости от модели;
• Время цикла обновления данных: от 1 мс;
• Масса устройства: от 150 до 400 г;
• Монтаж: на DIN-рейку или с креплением на стену;
• Совместимость: с ПЛК Siemens S7-1200, S7-1500, ET 200 и другими системами.

Особенности конструкции и функциональности

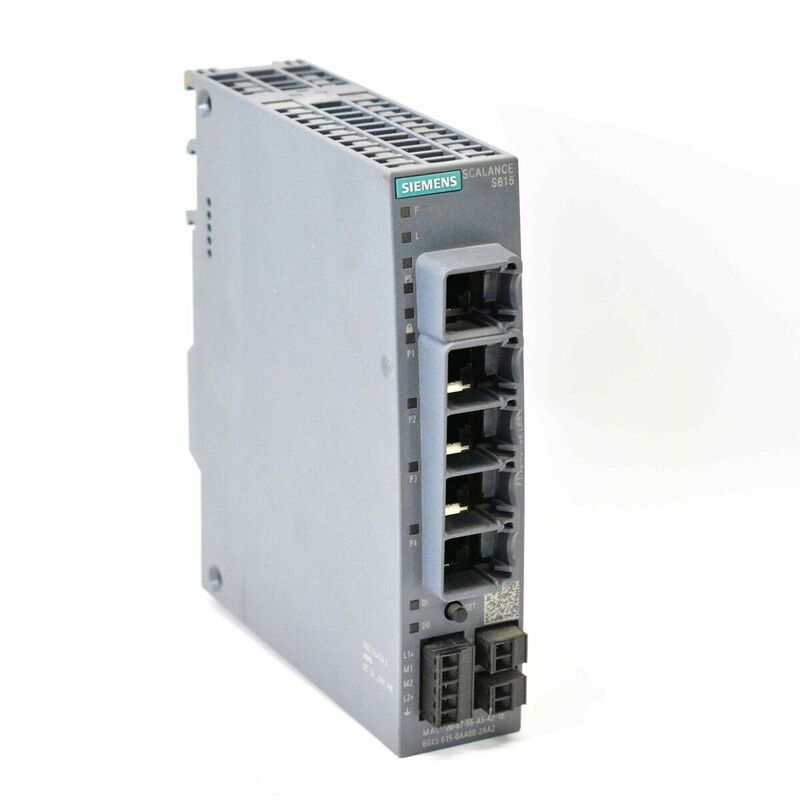

Конвертер Siemens BIN сконструирован в прочном пластиковом или металлическом корпусе, оптимизированном для промышленных условий эксплуатации. На передней панели расположены светодиодные индикаторы, отображающие статус питания, состояние связи, ошибки протокола и другие важные параметры. Некоторые модели имеют дисплей или интерфейс настройки через USB. В конструкции применяется модульный подход — существует возможность подключения дополнительных модулей ввода/вывода, что расширяет функциональность. Внутренняя архитектура включает микропроцессор, оперативную память, интерфейсные драйверы и устройства гальванической развязки. Многие версии BIN поддерживают конфигурирование через программное обеспечение Siemens (например, STEP 7, TIA Portal), а также автоматическое определение параметров сети. Встроенная диагностика позволяет вести мониторинг состояния линий связи и оперативно реагировать на сбои.

Принципы работы конвертера Siemens BIN

Принцип действия основан на приеме, преобразовании и передаче данных между двумя различными интерфейсами. Основные этапы работы включают:

• Прием сигнала с одного интерфейса (например, PROFIBUS DP);
• Декодирование принятого протокольного пакета и преобразование его в формат внутреннего буфера устройства;
• Возможная фильтрация, проверка CRC и обработка управляющих команд;
• Перекодировка полученной информации в другой протокол (например, CAN или MODBUS RTU);
• Передача информации через второй интерфейс;
• Поддержка синхронизации и циклического обмена данными;
• В случае двунаправленного обмена выполняется симметричная процедура в обратную сторону;
• Встроенная логика может поддерживать функции контроля времени обмена, таймаутов и переподключения.

Режимы работы конвертера Siemens BIN

Конвертер Siemens BIN поддерживает различные режимы в зависимости от требований промышленного объекта:

• Мостовой режим (Bridge Mode): Преобразование трафика между двумя протоколами в режиме реального времени.
• Сетевой шлюз (Gateway Mode): BIN функционирует как шлюз между двумя промышленными сетями (например, PROFIBUS и Ethernet).
• Мастер/Слейв режим (Master-Slave): BIN может выступать как ведущий (Master) или ведомый (Slave) в шине PROFIBUS.
• Режим буфера (Buffer Mode): Короткие сообщения накапливаются и передаются пакетно, для оптимизации обмена.
• Конфигурационный режим: Используется при первом пуске устройства. Через конфигурационный интерфейс задаются параметры сети, адресация и логика маршрутизации.
• Диагностический режим: Предназначен для мониторинга состояния каналов связи, журналирования ошибок, проверки сигналов и логирования событий.
• Режим энергосбережения (Sleep/Energy Save Mode)6 В случае отсутствия активности устройство может снижать потребление энергии.

Применение в автоматизации

Конвертер Siemens BIN широко используется в следующих направлениях:

• Интеграция устаревшего оборудования с новыми цифровыми сетями;
• Организация связи между ПЛК и удаленными модулями ввода/вывода;
• Интеграция полевых датчиков и исполнительных устройств в верхнеуровневые системы;
• Построение распределенных систем управления с различными стандартами связи;
• Обеспечение связи между системами SCADA и промышленными контроллерами;
• Снижение затрат при модернизации оборудования за счёт отсутствия необходимости полной замены сетевой инфраструктуры.

Преимущества применения

Ниже представлены ключевые преимущества использования конвертера Siemens BIN:

• Поддержка нескольких протоколов и интерфейсов в одном устройстве;
• Простая интеграция в существующую инфраструктуру Siemens;
• Высокая надежность и устойчивость к электромагнитным помехам;
• Диагностика и мониторинг работы в реальном времени;
• Возможность обновления прошивки;
• Гибкие настройки через TIA Portal или другое ПО Siemens;
• Компактные размеры и удобный монтаж;
• Наличие сертификатов для применения в различных отраслях (в т.ч. ATEX, UL);
• Гальваническая развязка каналов связи;
• Увеличение срока службы оборудования за счёт стабильной передачи данных.

В целом, конвертер Siemens BIN является высокоэффективным решением для организации обмена данными между различными промышленными интерфейсами и протоколами. Он позволяет обеспечить совместимость оборудования, повысить гибкость систем автоматизации и снизить затраты на модернизацию. Благодаря широкому выбору моделей, поддержке различных режимов работы и высокой надежности, BIN успешно применяется в машиностроении, металлургии, химической промышленности, энергетике и других сферах. Использование таких устройств позволяет создавать масштабируемые, адаптивные и устойчивые системы промышленного управления.
