Технологичное решение для управления климатом — Siemens POL638.00

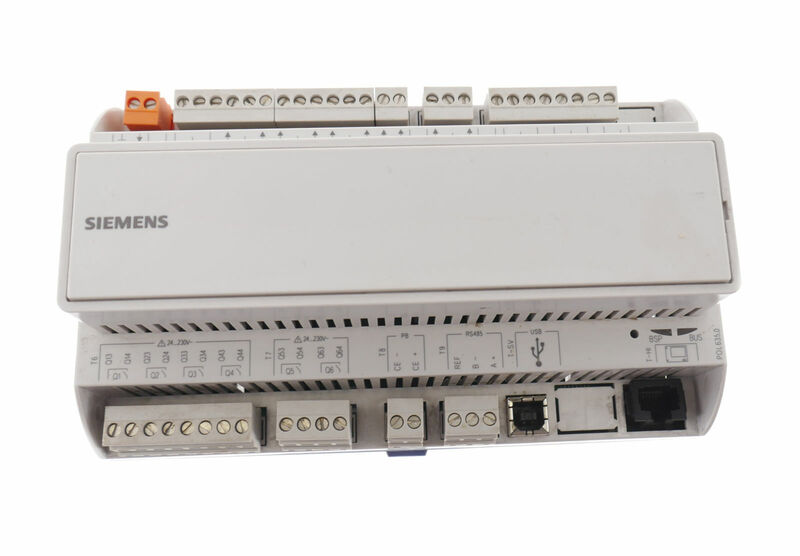

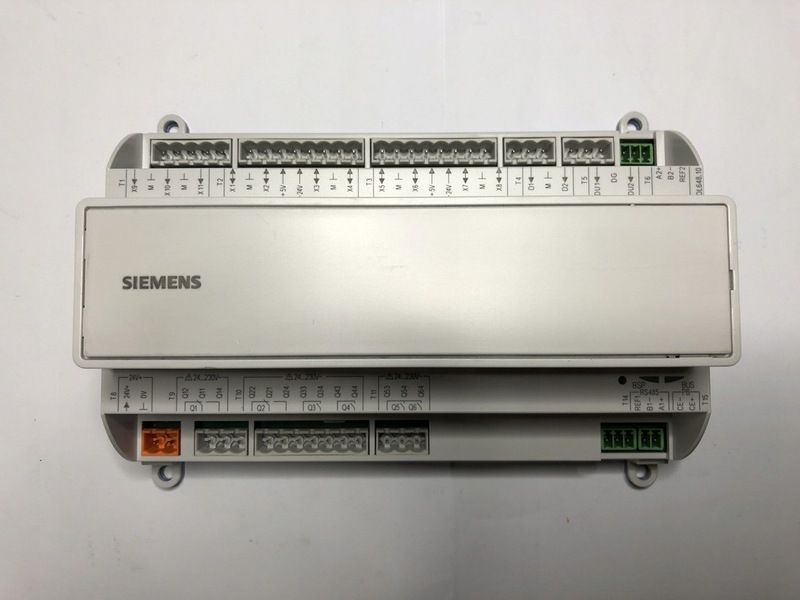

Контроллер Siemens Climatix POL638.70 STD представляет собой многофункциональное и интеллектуальное устройство, разработанное для управления HVAC-системами (отопление, вентиляция и кондиционирование воздуха) в зданиях различного назначения. Контроллер входит в семейство Climatix — автоматизированных решений от Siemens для комплексного управления климатом. Устройство сочетает высокую производительность, гибкость конфигурации, масштабируемость и надежность, что делает его важным компонентом в автоматизации зданий.

Технические характеристики контроллера Siemens Climatix POL638.70 STD

Ниже представлены основные технические параметры устройства:

• Тип: программируемый HVAC-контроллер Climatix;
• Модель: POL638.70 STD;

• Микропроцессор: высокопроизводительный 32-битный;
• Оперативная память: 16 МБ SDRAM;
• Память программ и данных: 8 МБ Flash;
• Порты ввода/вывода: 20 универсальных входов (аналоговые/дискретные); 14 универсальных выходов (в том числе релейные и аналоговые);
• Цифровые входы: поддержка NTC, Pt1000, Ni1000 и цифровых сигналов;
• Цифровые выходы: до 250 В AC, релейный тип;
• Аналоговые выходы: 0...10 В, макс. нагрузка 1 мА;
• Коммуникационные интерфейсы: BACnet MS/TP; Modbus RTU; CAN-сеть (Climatix System Bus); USB порт для конфигурации;
• Поддержка Ethernet через дополнительный модуль;
• Температура эксплуатации: от –20 C до +60 C;
• Питание: 24 В AC/DC (±10%);
• Степень защиты корпуса: IP20;
• Монтаж: на DIN-рейку шириной 35 мм.

Особенности конструкции и функциональности

Контроллер POL638.70 STD отличает модульная и открытая архитектура, позволяющая адаптировать устройство под нужды конкретной HVAC-системы. Он построен на базе мощного микроконтроллера, обеспечивающего быструю обработку сигналов и выполнение алгоритмов управления. Конструкция предусматривает легкий доступ к клеммам, чётко маркированным для быстрого монтажа. Встроенные коммуникационные протоколы обеспечивают совместимость с другими устройствами Siemens и сторонних производителей. Контроллер поддерживает загрузку пользовательских программ через Climatix Engineering Tool (SWE), что позволяет разрабатывать собственные алгоритмы управления без необходимости глубокого программирования. Архитектура включает поддержку температурных и влажностных датчиков, актуаторов, исполнительных механизмов, вентиляционных клапанов и насосов. Для удобства в диагностике предусмотрены светодиодные индикаторы состояний входов/выходов и системных функций. Встроенная энергонезависимая память сохраняет критические настройки и журналы событий при отключении питания. Использование контроллера возможно как в составе комплексной BMS-системы, так и в качестве автономного устройства.

Принцип работы контроллера Siemens Climatix POL638.70 STD

Принцип работы устройства основывается на централизованном управлении параметрами микроклимата через обработку сигналов от датчиков и формирование управляющих воздействий на исполнительные механизмы. Процесс работы контроллера можно условно разделить на несколько этапов:

• Сбор данных: контроллер принимает аналоговые и цифровые сигналы от датчиков температуры, влажности, давления, положения клапанов и других компонентов системы;
• Обработка сигналов: встроенный процессор преобразует данные, сравнивает их с уставками и логикой заданной пользователем;
• Выполнение алгоритмов управления: устройство принимает решения по включению/выключению насосов, регулированию заслонок, изменению положения клапанов и т.д.;
• Передача данных: по протоколам BACnet или Modbus данные передаются в систему диспетчеризации или центральный контроллер;
• Контроль состояния и самодиагностика: контроллер отслеживает собственное состояние, уровень нагрузки, ошибки связи и отклонения от нормальных значений, формируя тревоги или логирование событий.

Режимы работы

Контроллер Siemens POL638.70 STD поддерживает несколько режимов работы, что делает его универсальным для применения в самых разных объектах:

• Автоматический режим: управление системой на основании заданных алгоритмов и параметров без вмешательства оператора;
• Ручной режим: активация/деактивация выходов вручную для наладки или аварийных ситуаций;
• Программируемый режим: загрузка индивидуальных сценариев через Climatix Engineering Tool для специальных применений;
• Режим энергосбережения: переход к заданным экономичным параметрам по расписанию или сигналам от BMS;
• Сезонный режим: автоматическое переключение между зимним и летним режимами по температуре наружного воздуха;
• Аварийный режим: при потере связи или выходе из строя компонентов активируются предустановленные безопасные состояния;
• Тестовый режим: используется для функциональной проверки входов, выходов и логики без задействования всей HVAC-системы;
• Удалённый режим: управление и мониторинг через SCADA или BMS системы с использованием открытых протоколов связи.

Преимущества использования контроллера POL638.70 STD

Ниже перечислены ключевые преимущества устройства:

• Универсальность применения в любых HVAC-системах;
• Поддержка открытых протоколов BACnet и Modbus;
• Широкие возможности программирования без глубоких знаний в кодинге;
• Поддержка до 34 физических входов/выходов;
• Надежная работа в широком температурном диапазоне;
• Энергонезависимая память для логов и параметров;
• Поддержка удалённого конфигурирования и мониторинга;
• Совместимость с продуктами Siemens и сторонними устройствами;
• Простой монтаж на DIN-рейку;
• Встроенные функции диагностики и аварийного управления.

Таким образом, контроллер Siemens Climatix POL638.70 STD представляет собой передовое решение для комплексного управления системами HVAC. Он совмещает гибкость настройки, надежность эксплуатации, простоту интеграции в BMS-среду и широкий диапазон функциональных возможностей. Благодаря поддержке открытых стандартов связи, мощной вычислительной базе и масштабируемой архитектуре, устройство успешно применяется в современных интеллектуальных зданиях, обеспечивая оптимальный микроклимат и энергоэффективность.
