Интеллектуальное решение для ввода сигналов — Siemens SM 1221

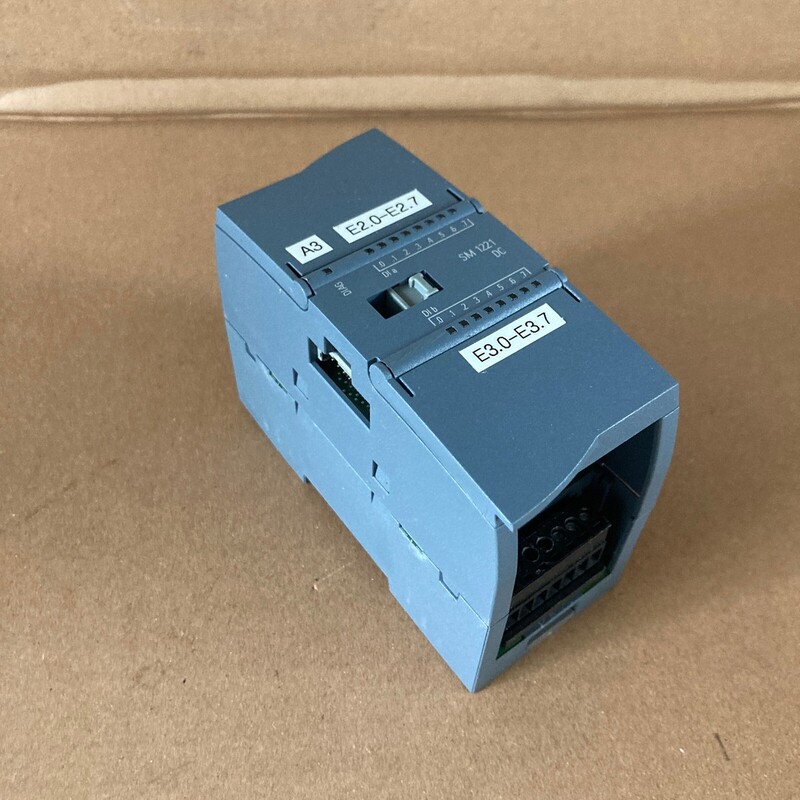

Модуль ввода дискретных сигналов Siemens SM 1221 представляет собой важный компонент в составе программируемых логических контроллеров серии SIMATIC S7-1200. Он обеспечивает сбор двоичной информации от различных полевых устройств и передаёт её в центральный процессор для последующей обработки. Благодаря компактному дизайну, высокой надёжности и простоте интеграции, SM 1221 широко применяется в системах автоматизации на промышленных предприятиях, в инженерных системах зданий и в машиностроении.

Технические параметры

Ниже приведены основные технические характеристики модуля Siemens SM 1221, обеспечивающие его функциональность и соответствие требованиям промышленной автоматизации:

• Количество входов: 8 или 16 дискретных входов (в зависимости от модификации);
• Тип входов: цифровые (двоичные), стандарт PNP или NPN (в зависимости от конфигурации);
• Напряжение логической «1»: 24 В DC (типичное значение);
• Напряжение логической «0»:<5 В DC;
• Диапазон допустимого входного напряжения: от 15 В до 30 В DC;
• Ток потребления на канал: около 3 мА;
• Гальваническая развязка: между группами входов и логикой CPU — оптроны;
• Время отклика: типично 1 мс (в режиме стандартной фильтрации);
• Частота опроса: до 1 кГц;
• Защита от перенапряжений: встроенная;
• Индикация состояния входов: светодиоды на передней панели;
• Клеммное подключение: съемные клеммы с винтовым или пружинным зажимом;
• Рабочая температура: от –20 до +60 C;
• Степень защиты: IP20 (внутренний монтаж в шкафу);
• Габариты: стандартная ширина — 45 мм для 8 каналов и 70 мм для 16 каналов;
• Вес: около 200–300 г в зависимости от модели;
• Совместимость: с CPU S7-1200, а также с программным обеспечением TIA Portal.

Особенности конструкции

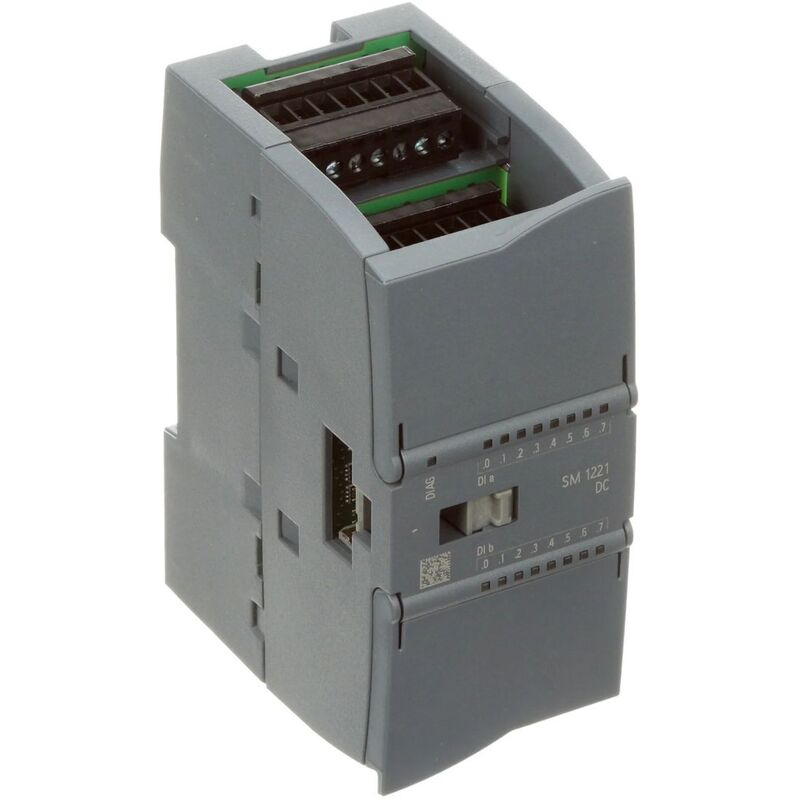

Модуль SM 1221 выполнен в компактном корпусе, подходящем для установки на DIN-рейку, что облегчает интеграцию в распределённые шкафы управления. Корпус изготовлен из термостойкого пластика с усиленной защитой от вибраций и пыли. На передней панели размещены индикаторы каждого входа, обеспечивающие визуальный контроль текущего состояния сигналов. Подключение полевых устройств осуществляется через съемные клеммы, что значительно упрощает техническое обслуживание и замену компонентов без отключения питания всего шкафа. Гальваническая развязка между логикой и входами защищает чувствительные электронные схемы от индустриальных помех и скачков напряжения. Все элементы выполнены с учетом требований электромагнитной совместимости (EMC), что гарантирует надежную работу даже в условиях промышленного электрошумового фона.

Принципы работы

Работа модуля ввода дискретных сигналов Siemens SM 1221 основывается на следующих принципах:

• Сбор сигналов с полевых устройств: Модуль принимает дискретные (ON/OFF) сигналы от датчиков, кнопок, выключателей, реле, концевиков и других устройств с сухими контактами или транзисторным выходом.
• Обработка и фильтрация входных данных: Входные сигналы проходят аппаратную фильтрацию, исключающую ложные срабатывания из-за дребезга контактов или кратковременных помех. Программируемая задержка фильтрации может быть адаптирована под конкретную задачу.
• Индикация состояния входов: Светодиоды на модуле отображают текущее состояние каждого канала (включен/выключен), что позволяет быстро диагностировать работу системы.
• Передача данных в CPU контроллера: После фильтрации и преобразования сигналов они передаются в CPU S7-1200, где происходит их обработка согласно логике, заданной в проекте TIA Portal.
• Поддержка диагностики: Через интерфейс инженерного ПО возможна диагностика состояния каналов, фиксация ошибок подключения, коротких замыканий или обрывов.

Режимы работы

Модуль SM 1221 способен функционировать в нескольких режимах, что расширяет сферу его применения и повышает гибкость построения систем управления:

• Стандартный режим дискретного ввода: Основной режим, при котором модуль считывает логическое состояние (0 или 1) с каждого входа. Используется в большинстве типовых приложений.
• Фильтрация входов: Настраиваемый режим, позволяющий задать фильтрацию сигналов с определённой временной задержкой (например, для устранения дребезга).
• Программная диагностика и отображение состояния: Встроенная поддержка отображения статуса каналов в TIA Portal, с возможностью вывода сообщений на панель оператора или в SCADA-систему.
• Режим быстрого считывания (в ограниченном объёме): Некоторые конфигурации позволяют уменьшить задержку опроса каналов до минимума, чтобы считывать быстро изменяющиеся сигналы (например, импульсы от датчиков).

• Групповое управление питанием входов: Входы могут быть организованы в группы, каждая из которых питается от отдельного источника, что удобно при построении распределённых систем.

Преимущества использования

Модуль SM 1221 выгодно отличается рядом эксплуатационных достоинств, таких как:

• Высокая надёжность и промышленное качество исполнения;
• Совместимость с современными контроллерами SIMATIC S7-1200;
• Простая установка и демонтаж;
• Встроенная индикация состояния входов;
• Гибкая настройка фильтрации сигналов;
• Гальваническая развязка входов и логики;
• Поддержка средств диагностики и мониторинга;
• Низкое энергопотребление и высокая помехоустойчивость;
• Компактный форм-фактор, удобный для модульного монтажа;
• Возможность расширения системы без полной замены оборудования.

Области применения

Модуль широко используется в составе систем управления различного назначения:

• Автоматизация технологических процессов на промышленных предприятиях;
• Управление конвейерами, линиями розлива, упаковки, сортировки;
• Инженерные системы зданий — вентиляция, отопление, освещение;
• Управление машинами и станками;
• Контроль и мониторинг состояний оборудования;
• Сбор сигналов аварий, защит и состояния от релейной аппаратуры;
• Системы контроля доступа и сигнализации.

Таким образом, модуль ввода дискретных сигналов Siemens SM 1221 — это надёжный и функциональный элемент для сбора бинарных сигналов в автоматизированных системах. Он сочетает в себе высокую производительность, широкие возможности настройки, защиту от внешних воздействий и простоту интеграции. Благодаря модульной архитектуре SIMATIC S7-1200 и полному соответствию требованиям промышленной среды, SM 1221 является оптимальным решением для построения гибких, масштабируемых и эффективных систем автоматизации.
