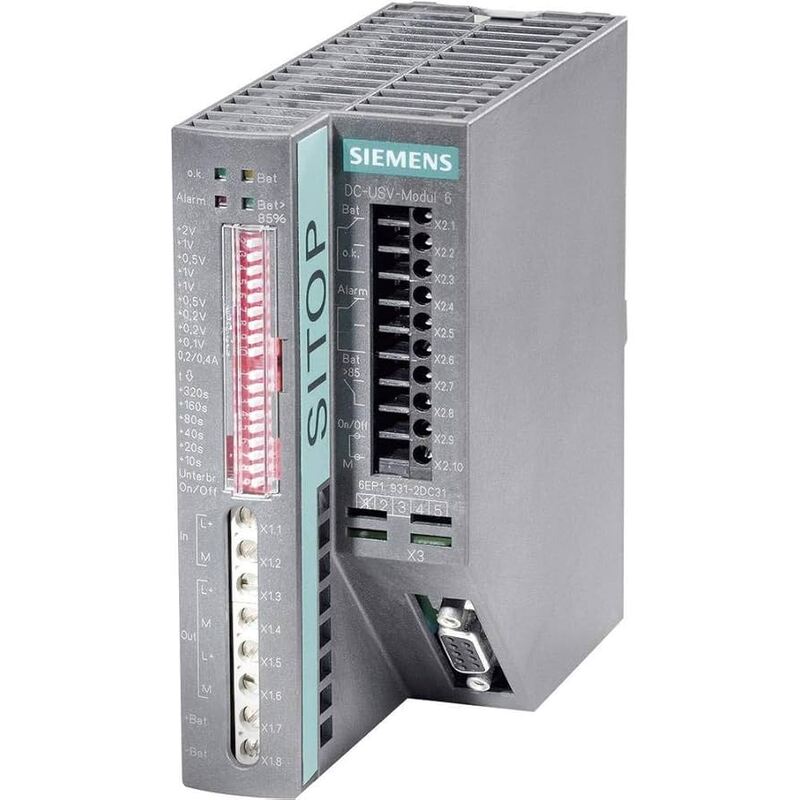

Модуль питания Siemens 6EP1931-2DC21 — стабильное напряжение в любых условиях

Модуль питания Siemens 6EP1931-2DC21 представляет собой высококачественный источник резервного питания, предназначенный для обеспечения бесперебойной работы устройств промышленной автоматизации в случае кратковременных перебоев в сети. Он относится к серии SITOP и используется в составе систем с высокими требованиями к надёжности электропитания. Устройство работает в паре с основным блоком питания и временно поддерживает выходное напряжение за счёт встроенных конденсаторов.

Технические параметры

Модуль Siemens 6EP1931-2DC21 обладает следующими основными техническими характеристиками:

• Номинальное входное напряжение: 24 В DC;
• Диапазон допустимого входного напряжения: 22,5...30 В DC;
• Номинальное выходное напряжение: 24 В DC;
• Максимальный выходной ток: 10 А;
• Время буферизации при 10 А: приблизительно 0,15 секунды;
• Время буферизации при 1 А: приблизительно 1,5 секунды;
• Ёмкость буферных конденсаторов: ок. 1,5 Ф;
• Тип подключения: винтовые клеммы;
• Диапазон рабочих температур: от –25 C до +70 C;
• Габаритные размеры (ШхВхГ): 50 x 125 x 120 мм;
• Вес устройства: около 700 г;
• Тип монтажа: на DIN-рейку (35 мм);
• Уровень защиты: IP20;
• Сертификаты: CE, UL, CSA, CB, ATEX, IECEx.

Особенности конструкции

Конструкция модуля 6EP1931-2DC21 ориентирована на компактность и простоту монтажа. Корпус устройства выполнен из прочного термостойкого пластика, устойчивого к механическим воздействиям и нагреву. Элементы расположены таким образом, чтобы обеспечивать эффективный естественный теплоотвод, что исключает необходимость в активном охлаждении. Особое внимание уделено безопасности: предусмотрены встроенные схемы защиты от короткого замыкания, перенапряжения и перегрева. Модуль оснащён LED-индикатором, отображающим состояние заряда конденсаторов и наличие буферного режима. Конденсаторы имеют длительный срок службы и не требуют обслуживания, что особенно важно при эксплуатации в труднодоступных местах. Система внутреннего самодиагностирования позволяет проводить оперативный контроль состояния устройства и минимизировать вероятность незапланированных отказов.

Принципы работы

Принцип работы модуля Siemens 6EP1931-2DC21 основан на использовании буферных конденсаторов, которые автоматически заряжаются во время нормального функционирования основной цепи питания. В случае обрыва или резкого снижения входного напряжения модуль мгновенно переходит в режим буферизации и передаёт накопленную энергию в нагрузку, сохраняя стабильное выходное напряжение на протяжении короткого времени (до нескольких секунд в зависимости от тока нагрузки). Алгоритм работы модуля можно представить следующим образом:

• При наличии номинального входного напряжения: модуль находится в режиме ожидания, буферные конденсаторы заряжены;
• При обрыве входного питания: срабатывает схема переключения, и конденсаторы мгновенно начинают разряд, поддерживая выход 24 В;
• По восстановлении входного напряжения: модуль автоматически переходит обратно в режим заряда, восстанавливая ёмкость буфера.

Режимы работы

Модуль Siemens 6EP1931-2DC21 функционирует в следующих основных режимах:

• Ожидание (Standby): Рабочее напряжение присутствует, конденсаторы заряжены, модуль готов к переходу в буферный режим при необходимости.
• Буферизация (Buffer Mode): В случае падения напряжения ниже порога срабатывания (обычно около 22 В), устройство переходит в буферный режим, в течение которого обеспечивает питание нагрузки от конденсаторов.
• Заряд (Charging): После восстановления питания модуль переходит в режим заряда, восстанавливая ёмкость накопителей для следующего цикла.
• Диагностика и контроль (Monitoring): Постоянно проводится проверка состояния конденсаторов и внутренних цепей. При необходимости подаётся сигнал на управляющее устройство (например, ПЛК).
• Работа в составе резервных систем: Может использоваться совместно с другими SITOP-модулями для построения многоканальной резервной схемы электропитания, повышающей надёжность всей системы.

Области применения

Модуль питания Siemens 6EP1931-2DC21 широко применяется в промышленных и инфраструктурных системах, где критически важна стабильность электропитания. Среди основных сфер применения:

• Промышленные контроллеры и ПЛК;
• Системы автоматизации технологических процессов;
• Робототехника и мехатроника;
• Устройства телеметрии и удалённого мониторинга;
• Системы безопасности и видеонаблюдения;
• АСУ ТП и SCADA-системы;
• Лабораторное и медицинское оборудование.

В целом, модуль буферного питания Siemens 6EP1931-2DC21 представляет собой эффективное решение для обеспечения стабильной работы электронного оборудования в условиях кратковременных перебоев в электроснабжении. Благодаря своей простой конструкции, высокой надёжности и универсальности, он широко используется в системах промышленной автоматизации. Его применение позволяет избежать сбоев, связанных с просадками напряжения, и существенно повысить устойчивость технологических процессов к внешним воздействиям.
