Эффективность под контролем: операторская панель Siemens 6AV3607-1JC20-0AX2
Операторская панель Siemens 6AV3607-1JC20-0AX2, принадлежащая к семейству SIMATIC OP7, является устройством визуализации и управления технологическими процессами в автоматизированных системах. Эта модель сочетает в себе функциональность, удобство эксплуатации, надежность и устойчивость к промышленным условиям, обеспечивая эффективный интерфейс между человеком и машиной.
Технические характеристики панели Siemens 6AV3607-1JC20-0AX2
Вот основные технические характеристики панели Siemens 6AV3607-1JC20-0AX2:
- Модель: Siemens 6AV3607-1JC20-0AX2
- Тип дисплея: Цветной TFT-дисплей
- Диагональ дисплея: 4,3 дюйма
- Разрешение дисплея: 480 x 272 пикселей
- Интерфейсы: USB-порт (для программирования и обмена данными)
- Память: Встроенная память для проектов и данных (обычно около 2 ГБ, зависит от версии)
- Процессор: Встроенный с достаточной мощностью для обработки интерфейса и приложений
- Поддерживаемые протоколы: PROFINET, Ethernet/IP, Modbus TCP/IP и другие
- Рабочая температура: Обычно от 0C до +50C
- Класс защиты: Обычно IP65 или аналогичный для защиты от пыли и влаги (зависит от комплектации)
- Питание: Обычно 24 V DC
- Размеры: Компактные, соответствующие стандартам серии.
Конструктивные и функциональные особенности

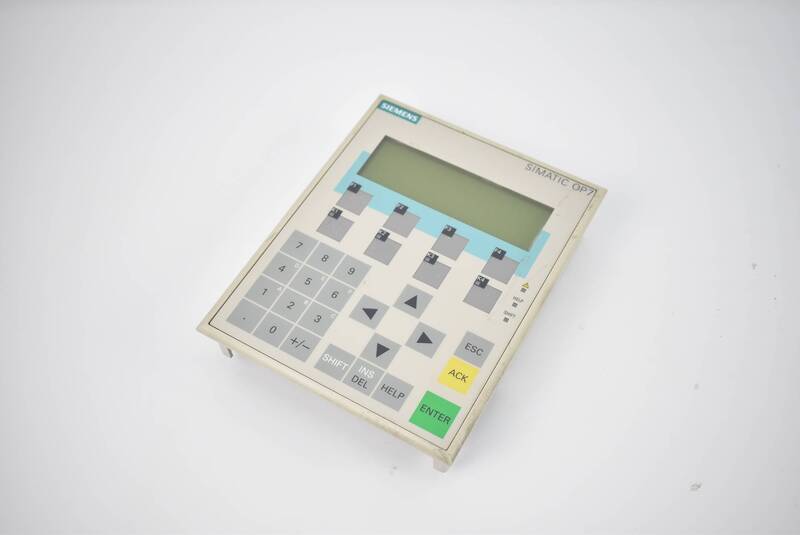

Панель Siemens OP7 в исполнении 6AV3607-1JC20-0AX2 разработана с учётом требований промышленных пользователей к надёжности и простоте управления. Устройство выполнено в компактном корпусе, подходящем для установки на дверцах шкафов или операторских пультов. Клавиатура защищена от пыли и влаги, устойчива к многократным нажатиям, что делает её удобной при длительной эксплуатации. Наличие символьного дисплея с подсветкой обеспечивает хорошую читаемость информации в условиях недостаточного освещения. Панель способна отображать как статические, так и динамические данные, включая тексты тревог, статусы переменных, сообщения о состоянии оборудования и рецептурные значения. Используемый интерфейс RS-485 с поддержкой протоколов MPI и PROFIBUS-DP позволяет легко интегрировать панель в сети автоматизации Siemens без использования дополнительных конвертеров. Программирование панели осуществляется через ПО ProTool, что даёт возможность гибкой настройки интерфейса, сообщений и логики отображения. Панель поддерживает до 100 сообщений тревог и событий, каждое из которых может содержать текст и привязанное действие. Удобная структура рецептов облегчает работу с параметризацией процессов и ускоряет перенастройку оборудования.
Принцип работы
Принцип работы панели Siemens 6AV3607-1JC20-0AX2 заключается в обеспечении двусторонней связи между пользователем и контроллером (ПЛК):
- Сбор данных: Панель принимает данные от подключённого контроллера по интерфейсу RS-485; Полученные переменные отображаются в текстовом виде на экране;
- Отображение информации: Используется табличное отображение текущих значений переменных; Состояние оборудования отображается в виде сообщений, меню, тревог и рецептов;
- Ввод данных оператором: Оператор может вводить значения параметров, выбирать рецепты, подтверждать тревоги; Ввод осуществляется через встроенную клавиатуру;
- Передача команд на контроллер: Команды и изменённые параметры передаются по тому же каналу связи обратно в ПЛК; Это позволяет изменять режимы работы оборудования, запускать/останавливать процессы и т.д.
Режимы работы
Панель Siemens OP7 поддерживает несколько режимов работы, обеспечивающих гибкость в промышленной эксплуатации:
- Обычный режим отображения: Отображение текущих значений переменных; Отображение пользовательских сообщений;
- Режим редактирования параметров: Ввод и изменение значений уставок и настроек; Подтверждение ввода с проверкой допустимых значений;
- Режим отображения тревог: Показываются активные тревожные сообщения; Возможность подтверждения и регистрации событий;
- Режим работы с рецептами: Загрузка, редактирование и сохранение параметров для различных производственных партий;
- Диагностический режим: Контроль связи с ПЛК; Проверка состояния дисплея, клавиатуры, питания.
Таким образом, панель оператора Siemens 6AV3607-1JC20-0AX2 — это надежное и проверенное решение для визуализации и управления технологическими процессами в системах автоматизации. Она отличается прочной конструкцией, поддержкой промышленных протоколов, удобным интерфейсом и широкими возможностями настройки. Благодаря универсальности и простоте интеграции, OP7 используется во многих отраслях: от машиностроения и пищевой промышленности до логистики и водоочистных систем.
