Максимум надёжности в управлении клапанами: позиционер Siemens 6DR5120

Позиционеры являются неотъемлемыми элементами автоматических систем управления, обеспечивая точное позиционирование регулирующих органов, таких как пневматические клапаны. Siemens SIPART PS2 6DR5120-0NG00-0AA0 представляет собой один из наиболее распространённых интеллектуальных пневматических позиционеров, обеспечивающих надёжную, адаптивную и энергоэффективную работу в различных отраслях промышленности.

Технические характеристики Siemens SIPART PS2 6DR5120-0NG00-0AA0

Позиционер обладает рядом параметров, определяющих его широкую применимость и высокую точность регулирования:

• Напряжение питания: не требуется дополнительное питание, используется ток сигнала;
• Потребление тока: ≤ 500 мкА при установке в режиме работы без HART;
• Совместимость с HART-протоколом: имеется, обеспечивает двустороннюю цифровую связь;
• Диапазон давления воздуха питания: от 1,4 до 6 бар (20–90 psi);
• Расход воздуха (без нагрузки): приблизительно 300 л/ч при 1,4 баре;
• Класс защиты корпуса: IP66/NEMA 4x, устойчив к воздействию пыли и влаги;
• Температурный диапазон эксплуатации: от -30 C до +80 C;
• Материал корпуса: алюминиевый сплав с антикоррозионным покрытием;
• Монтаж: непосредственно на привод в соответствии с NAMUR VDI/VDE 3845;
• Интерфейсы: встроенный дисплей с кнопками управления;
• Поддержка диагностики: да, с отображением состояния и параметров в реальном времени;
• Вес: примерно 1,6 кг.

Особенности конструкции

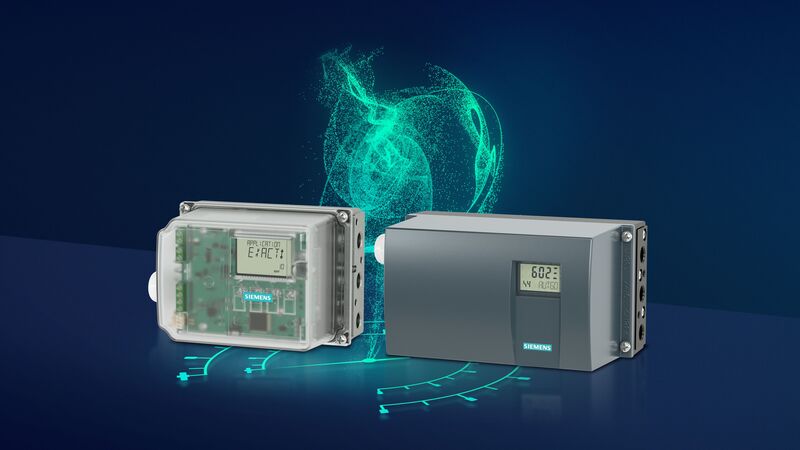

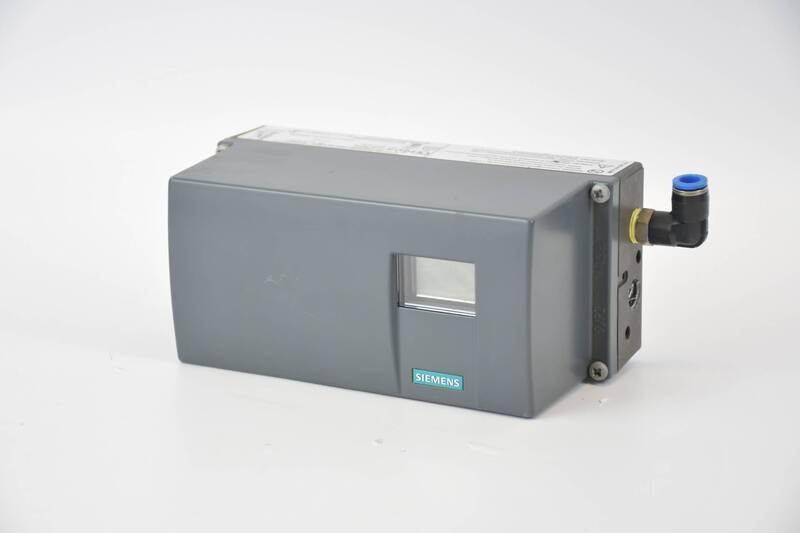

Позиционер Siemens SIPART PS2 6DR5120-0NG00-0AA0 построен на базе интеллектуального микроконтроллера с функцией самонастройки. Корпус устройства выполнен из прочного алюминиевого сплава с защитным покрытием, что делает его пригодным для эксплуатации в агрессивных средах. Все электронные и пневматические компоненты размещены внутри герметичного корпуса, что минимизирует риск повреждений от окружающей среды. Пневматические каналы, клапаны и дроссели интегрированы во внутреннюю схему для компактности и удобства обслуживания. Дисплей и панель управления на корпусе позволяют производить настройки прямо на месте без необходимости подключения внешнего программного обеспечения. Дисплей отображает текущее положение клапана, аварийные сообщения, параметры самодиагностики и вспомогательную информацию. Встроенная функция автоматической настройки позволяет адаптировать устройство к параметрам привода и технологической системы без участия оператора.

Принцип действия

Принцип работы SIPART PS2 основан на преобразовании аналогового управляющего сигнала 4–20 мА в соответствующее давление сжатого воздуха, которое поступает на пневматический привод. Алгоритм работы можно представить поэтапно:

• Приём сигнала управления: Электроника позиционера принимает аналоговый сигнал 4–20 мА, определяющий требуемое положение регулирующего органа.
• Определение текущего положения: Встроенный датчик положения (индуктивный или резистивный) отслеживает фактическое положение штока или вала клапана.
• Сравнение сигнала и положения: Микроконтроллер вычисляет разницу между заданным положением (по входному сигналу) и фактическим положением.
• Управление пневматикой: В случае отклонения, управляющая электроника активирует соответствующие пневматические выходы, увеличивая или уменьшая давление на привод.
• Обратная связь и коррекция: После достижения нужного положения, система автоматически стабилизирует подачу воздуха для удержания клапана в заданной точке.

Режимы работы

Позиционер поддерживает несколько режимов функционирования, что делает его универсальным и гибким в применении:

• Основной режим позиционирования: Работа по аналоговому сигналу с пропорциональным регулированием положения.
• Автоматическая адаптация: При первом запуске выполняется цикл автокалибровки, включающий определение характеристик привода, диапазона хода и настроек ПИД-регулирования.
• Режим Fail-Safe (безопасного отказа): В случае обрыва сигнала или ошибки, устройство переводит регулирующий орган в безопасное положение (открыто, закрыто или стоп).
• Режим ручного управления: Через кнопки на дисплее возможно принудительное перемещение клапана в заданное положение для проведения наладки и техобслуживания.
• Режим самодиагностики: Постоянно анализируются утечки воздуха, заклинивание, ошибки положения и деградация компонентов, с выводом информации на дисплей или по HART.
• Пороговая регулировка: Возможна настройка зоны нечувствительности и гистерезиса для повышения стабильности в условиях нестабильного давления.

Преимущества и особенности компонентов

Устройство обладает рядом технических и эксплуатационных достоинств, благодаря которым широко применяется в различных отраслях:

• Высокая точность позиционирования благодаря цифровому управлению;
• Устойчивость к вибрациям и загрязнённому воздуху;
• Интеллектуальная автокалибровка без ручной настройки;
• Удобный интерфейс пользователя с экраном и кнопками;
• Поддержка цифровой связи через HART;
• Низкий расход воздуха в статическом режиме;
• Диагностика состояния для предиктивного обслуживания;
• Совместимость с различными типами пневмоприводов.

Позиционер Siemens SIPART PS2 широко применяется в химической, нефтехимической, энергетической, пищевой и фармацевтической промышленности для управления запорно-регулирующей арматурой в системах автоматического регулирования.

Таким образом, Siemens SIPART PS2 6DR5120-0NG00-0AA0 — это надёжный, многофункциональный и интеллектуальный позиционер, предназначенный для точного и безопасного управления пневматическими приводами. Благодаря широкому набору функций, простоте настройки и высокой надёжности, он успешно применяется в сложных технологических процессах, обеспечивая точное регулирование и повышая эффективность эксплуатации оборудования.
