Характеристики насосной станции Grundfos: возможности и особенности оборудования

Насосная станция Grundfos представляет собой комплекс оборудования для автоматизированной подачи воды, поддержания давления и стабилизации расхода. Исполнение зависит от серии, числа насосов и способа регулирования. Базовая архитектура включает насосные агрегаты, коллекторы, арматуру, датчики, шкаф управления и защитные устройства. Для инженерной оценки определяющими являются гидравлические параметры, характеристики электропривода, алгоритмы автоматики и условия эксплуатации.

Гидравлические характеристики

Рабочие параметры станции определяют способность обеспечивать расчетный расход при требуемом давлении. Учитываются высота подъема, потери напора, режим водоразбора и давление на входе. Для многонасосных систем оцениваются суммарная производительность и последовательность включения агрегатов. К основным гидравлическим характеристикам относятся:

• номинальная и максимальная подача,
• создаваемый напор,
• рабочее давление в напорном коллекторе,
• допустимое давление на входе,
• минимальный требуемый подпор,
• температура перекачиваемой среды,
• диапазон регулирования производительности,
• число одновременно работающих насосов,
• гидравлическое сопротивление внутренних элементов.

Подача и напор рассматриваются совместно: рабочая точка формируется пересечением характеристики насосов и трубопроводной сети. При переменном потреблении автоматика изменяет число работающих агрегатов или частоту вращения, удерживая давление в заданном диапазоне.

Электрические параметры и привод

Электротехническая часть включает двигатели, коммутационную аппаратуру, защиту, цепи управления и преобразователи частоты. Мощность привода определяется гидравлической нагрузкой. Для промышленных станций применяется трехфазное питание, для компактных установок возможно однофазное. К электрическим параметрам относятся:

• номинальная мощность электродвигателей,
• напряжение питания,
• частота питающей сети,
• номинальный ток,
• класс изоляции,
• степень защиты,
• способ пуска,
• наличие частотного регулирования,
• защита от перегрузки и перегрева,
• контроль пропадания или перекоса фаз.

Частотное регулирование изменяет скорость вращения рабочего колеса в соответствии с текущей потребностью. Это уменьшает число прямых пусков, снижает амплитуду колебаний давления и позволяет точнее согласовывать производительность станции с фактическим водоразбором.

Конструктивное исполнение

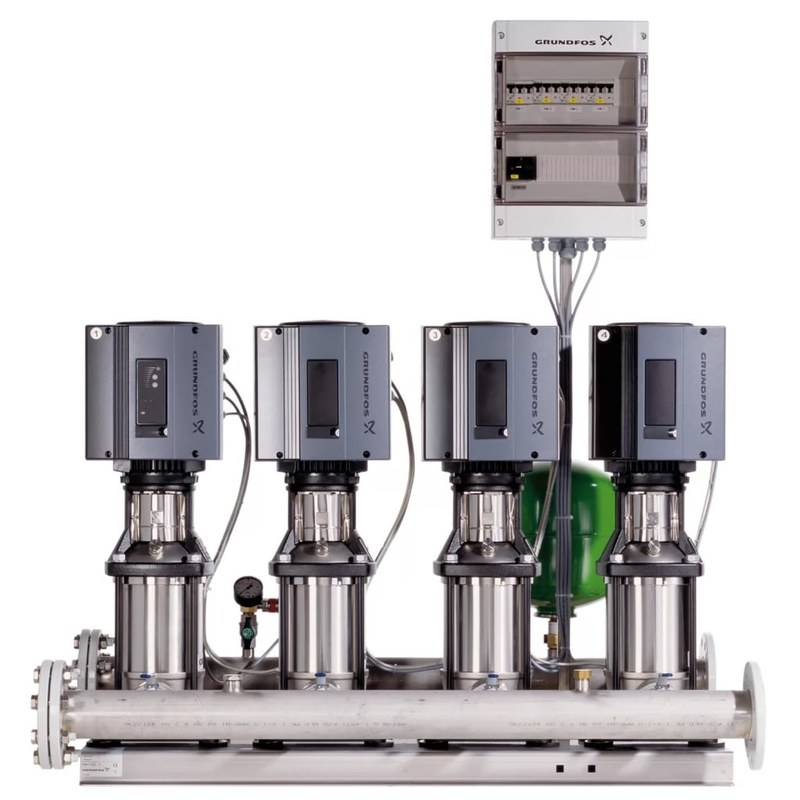

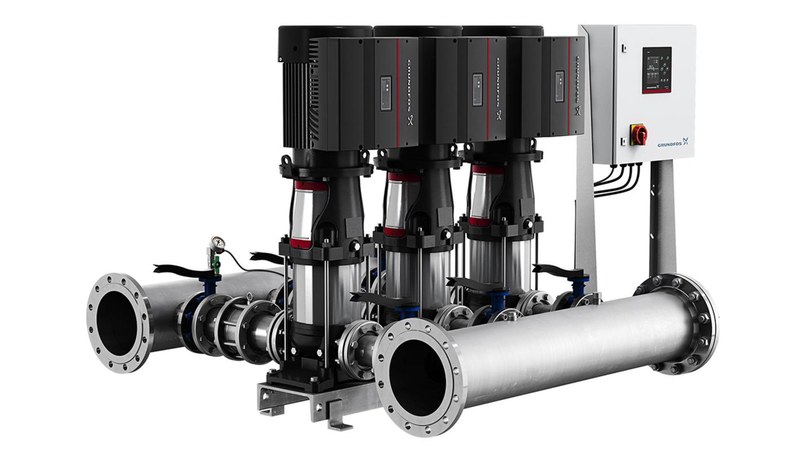

Типовая станция монтируется на общей раме с насосами, коллекторами, клапанами, измерительными приборами и шкафом управления. Применяются вертикальные или горизонтальные агрегаты. Их число определяется расчетной подачей и требованиями к резервированию. Параллельное соединение агрегатов увеличивает суммарную подачу при близком напоре. В резервной схеме один насос готов к включению при остановке рабочего агрегата или росте нагрузки. Обратные клапаны исключают переток через отключенный насос, а запорная арматура позволяет изолировать отдельный участок. Компоновка должна обеспечивать доступ к узлам и минимизировать местные сопротивления. На всасывающей стороне учитываются диаметр трубопровода, скорость потока, статический подпор и гидравлические потери для предотвращения кавитации.

Система управления

Автоматика управляет насосами по сигналам датчиков давления и состоянию оборудования. Контроллер распределяет нагрузку, чередует агрегаты и подключает дополнительные насосы при увеличении расхода. Основные функции управления включают:

• поддержание установленного давления,
• каскадное включение и отключение насосов,
• частотное регулирование производительности,
• чередование ведущего агрегата,
• контроль аварийных состояний,
• защиту от сухого хода,
• формирование предупредительных сигналов,
• автоматический перезапуск после допустимых отказов,
• передачу сигналов во внешнюю систему автоматизации.

При уменьшении расхода контроллер снижает частоту вращения или отключает часть агрегатов. При росте потребления насосы вводятся последовательно. Такое управление уменьшает гидравлические переходы и динамическую нагрузку на трубопроводы и арматуру.

Эксплуатационные параметры

Работоспособность станции определяется соответствием фактических условий проектным ограничениям. Значение имеют температура жидкости и окружающего воздуха, качество воды, наличие механических примесей, условия вентиляции и параметры всасывающей линии. К эксплуатационным характеристикам относятся:

• допустимая температура жидкости,
• максимальное рабочее давление,
• требования к качеству перекачиваемой среды,
• допустимое содержание твердых включений,
• режим продолжительной работы,
• условия вентиляции шкафа управления,
• требования к монтажному положению,
• допустимый уровень вибрации,
• защита от замерзания.

Недостаточное давление на входе, повышенная температура среды или чрезмерные потери во всасывающей магистрали могут привести к кавитации. Для устойчивой работы входной трубопровод рассчитывается с учетом скорости потока, геометрии трассы, местных сопротивлений и фактического статического напора.

Области применения

Насосные станции Grundfos применяются там, где требуется автоматическое поддержание параметров водоснабжения, распределение нагрузки между несколькими насосами и резервирование подачи. Основные области применения:

• повышение давления в зданиях,
• хозяйственно-питьевое водоснабжение,
• промышленные водопроводные сети,
• подача технологической воды,
• системы охлаждения,
• ирригационные установки,
• инфраструктурные объекты,
• коммерческие и общественные здания,
• локальные системы водораспределения.

Таким образом, характеристики насосной станции Grundfos определяются гидравлическими, электрическими и эксплуатационными параметрами, а также логикой управления. При инженерной оценке учитываются рабочая точка, условия всасывания, способ регулирования, резервирование и ограничения по среде. Их согласование обеспечивает стабильное давление и требуемую производительность при переменном потреблении. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos для инженерных объектов.
