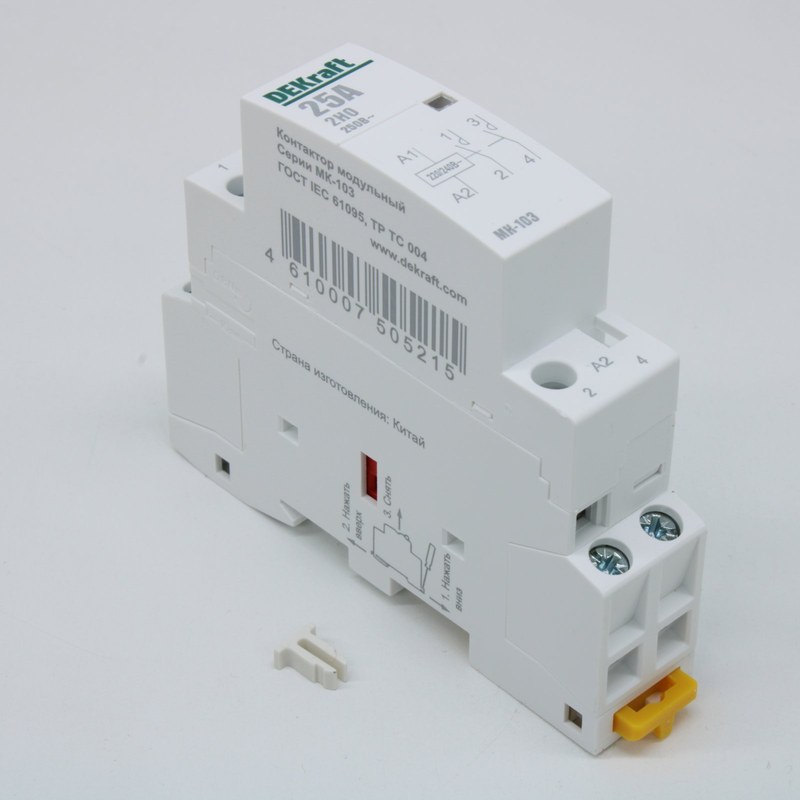

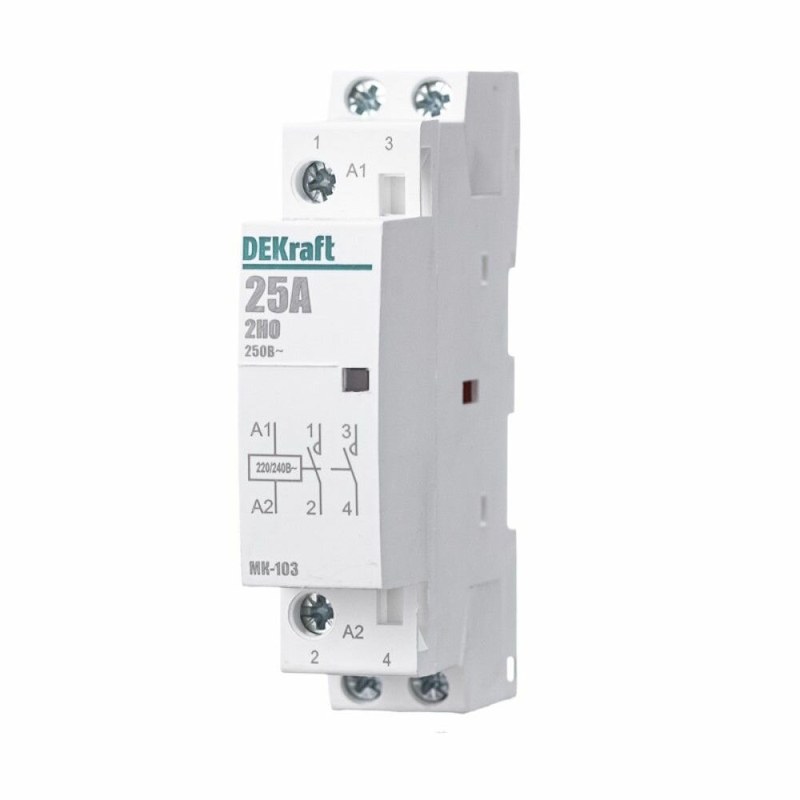

Модульный контактор DEKraft 2НО 25А 230В для установки в электрощит

Модульный контактор DEKraft 2НО 25А 230В предназначен для дистанционного и автоматического управления электрическими нагрузками в низковольтных распределительных цепях. Аппарат устанавливается в модульные щиты на DIN-рейку и применяется в системах освещения, отопления, вентиляции, насосного оборудования и других потребителей, которым требуется многократное включение и отключение. Обозначение 2НО указывает на наличие двух нормально разомкнутых главных контактов. Номинальный ток 25 А характеризует допустимую нагрузку силовой цепи при установленных условиях эксплуатации, а 230 В относится к номинальному напряжению катушки управления. Коммутация выполняется электрической командой, поэтому контактор работает как исполнительный элемент схемы.

Принцип работы

В основе аппарата находится электромагнитный привод. При подаче напряжения на катушку создается магнитное поле, якорь перемещается и замыкает две силовые контактные пары. После снятия управляющего напряжения возвратная пружина переводит механизм в исходное состояние, разрывая цепь нагрузки. Силовая и управляющая части разделены: ток потребителя проходит через главные контакты, а команда включения воздействует на катушку. Ключевые параметры исполнения:

• число главных контактов — 2,
• состояние контактов — нормально разомкнутое,
• способ установки — монтаж на DIN-рейку,
• конструктивное исполнение — модульное.

Два нормально разомкнутых полюса позволяют одновременно коммутировать два проводника или две связанные цепи в пределах параметров аппарата. Катушка подключается отдельно и может получать команду от выключателя, реле, таймера, терморегулятора, контроллера или другого управляющего устройства. При проектировании разделяют характеристики силовой части и управления: ток 25 А не является током катушки, а значение 230 В не определяет допустимый ток нагрузки.

Конструкция

Корпус фиксирует и электрически изолирует внутренние узлы. Внутри размещены электромагнит, якорь, возвратный механизм, контактные элементы и токоведущие части. Подвижные контакты связаны с якорем, поэтому изменение состояния катушки непосредственно переводит силовую группу из разомкнутого положения в замкнутое и обратно. Модульный формат позволяет располагать аппарат рядом с автоматическими выключателями и DIN-устройствами. Клеммы обеспечивают раздельное присоединение силовых проводников и цепи управления. Конструктивные особенности:

• компактное щитовое исполнение,
• фиксация на стандартной DIN-рейке,
• двухполюсная система 2НО,
• раздельные выводы силовой цепи и катушки,
• электромагнитный механизм с пружинным возвратом,
• закрытый изоляционный корпус,

• клеммное присоединение проводников.

Коммутационные режимы

Допустимость коммутации определяется не только значением 25 А. Фактическая нагрузочная способность связана с рабочим напряжением, характером потребителя, частотой переключений и пусковыми токами. Активный нагреватель создает иной режим для контактов, чем электродвигатель, трансформатор или источник питания с входными конденсаторами. При включении двигателя возможен кратковременный ток, многократно превышающий установившийся. Емкостные нагрузки также способны формировать высокий бросок при зарядке. Поэтому номинальный ток контактора рассматривают совместно с категорией применения и реальными условиями цепи. При расчете режима учитывают:

• характер потребителя,
• величину и длительность пускового тока,
• частоту коммутационных циклов,
• рабочее напряжение силовой цепи,
• температуру внутри распределительного щита,
• условия отвода тепла.

Монтаж и подключение

Контактор устанавливают на DIN-рейку в обесточенном распределительном устройстве. Силовые проводники подключают к клеммам главных контактов, управляющие — к выводам катушки. Сечение проводников выбирают по расчетному току и условиям прокладки. Клеммные соединения должны иметь стабильный контакт: недостаточная затяжка повышает переходное сопротивление и температуру, а чрезмерное усилие способно деформировать проводник или зажим. В силовой цепи предусматривается отдельная защита от сверхтока, поскольку контактор выполняет оперативную коммутацию и не заменяет автоматический выключатель. При монтаже необходимо обеспечить:

• соответствие напряжения управления значению 230 В,
• верное присоединение силовой и управляющей частей,
• защиту цепи от короткого замыкания и перегрузки,
• достаточное сечение проводников,
• надежную затяжку клемм,
• отсутствие механического натяжения кабелей,
• соблюдение допустимого теплового режима.

Таким образом, модульный контактор DEKraft 2НО 25А 230В предназначен для двухполюсной электромагнитной коммутации нагрузок в низковольтных системах. Надежная эксплуатация требует учета характера потребителя, пусковых токов, частоты переключений, теплового режима и качества клеммных соединений. Контактор применяется совместно с отдельной защитой от сверхтока и выполняет функцию оперативного управления цепью. Компания «Олниса» осуществляет поставку модульных контакторов DEKraft и другого промышленного оборудования для комплектации распределительных и управляющих систем.
