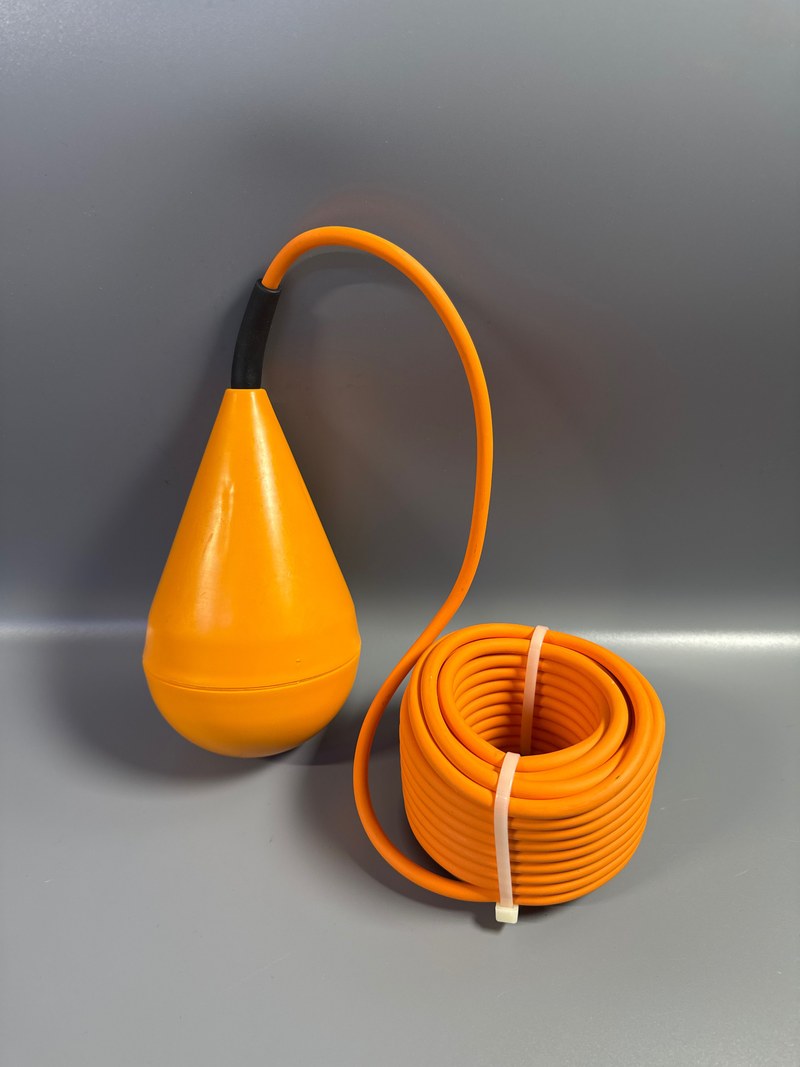

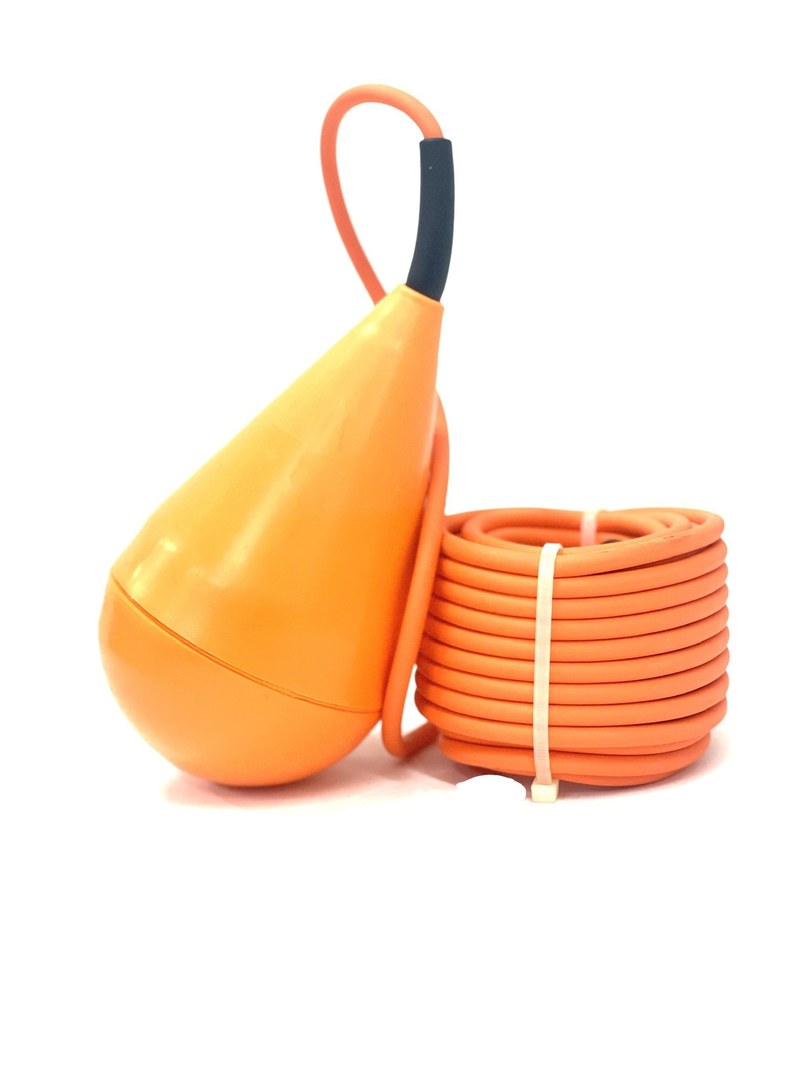

Поплавковый выключатель Grundfos MS1 10 для контроля работы насосов
Поплавковый выключатель Grundfos MS1-10 применяется для автоматического контроля уровня жидкости в резервуарах, колодцах, приямках и насосных установках. Устройство формирует дискретный сигнал для запуска, остановки либо блокировки насосного оборудования. Работа основана на изменении положения герметичного поплавка относительно поверхности жидкости. При подъёме или снижении уровня корпус поворачивается, внутренний контактный механизм переключает электрическую цепь, а система управления получает соответствующую команду.
Принцип работы
Основная функция MS1-10 состоит в преобразовании изменения уровня жидкости в электрический двухпозиционный сигнал. Поплавок перемещается в пределах, определяемых точкой фиксации и длиной свободного участка кабеля. При изменении уровня меняется угол наклона корпуса, вследствие чего внутренний переключатель изменяет состояние контактов. Ключевые принципы работы:
- контроль уровня по пространственному положению поплавка,
- воздействие наклона корпуса на внутренний контактный механизм,
- замыкание или размыкание цепи при достижении заданного положения,
- формирование команды для насоса, контактора или шкафа автоматики,
- возврат контакта после изменения уровня в обратном направлении.
Технические характеристики
Grundfos MS1-10 представляет собой электромеханический кабельный выключатель с герметичным корпусом. Исполнение предусматривает кабель длиной 10 м для размещения поплавка в глубоких колодцах и резервуарах. Рабочие отметки зависят от места фиксации кабеля, длины его свободного плеча и геометрии ёмкости. Основные параметры и эксплуатационные свойства:
- тип устройства — поплавковый выключатель уровня,
- принцип действия — переключение контакта при изменении угла наклона,
- длина соединительного кабеля — 10 м,
- характер сигнала — дискретный,
- режим применения — контроль верхнего или нижнего уровня,
- монтаж — свободноподвесной с фиксацией кабеля,
- назначение сигнала — управление насосом либо передача состояния в автоматику,
- корпус — герметичный, рассчитанный на контакт с рабочей жидкостью.
Конструктивные особенности
Корпус выполнен так, чтобы при изменении уровня обеспечивалось устойчивое изменение его положения. Внутренний переключающий механизм изолирован от рабочей среды. Кабель одновременно служит электрическим соединением и элементом подвеса. Участок между точкой крепления и корпусом должен свободно перемещаться. Увеличение свободного плеча повышает разницу между отметками переключения, а уменьшение сокращает этот диапазон. Поэтому монтажная геометрия непосредственно влияет на фактическую логику работы. Для работы требуется свободное пространство: контакт со стенкой, трубопроводами или плавающими включениями может нарушить переключение.
Схемы применения
При работе на откачку верхнее положение поплавка может формировать команду на включение насоса, а снижение уровня — на остановку. В системе заполнения используется обратная логика: достижение нижней отметки инициирует подачу жидкости, а верхний уровень прекращает заполнение. Также устройство применяют для аварийной сигнализации и как вход шкафа управления. Типовые варианты использования:
- управление дренажным насосом в приямке,
- контроль заполнения накопительной ёмкости,
- защита от работы при недостаточном уровне жидкости,
- сигнализация верхнего аварийного уровня,
- контроль минимально допустимого уровня,
- совместная работа двух поплавков для разделения уровней пуска и останова,
- передача сигнала состояния в систему насосной автоматики.
Монтаж и настройка
Перед установкой определяют требуемые отметки включения и отключения, после чего выбирают точку фиксации кабеля. Поплавок должен перемещаться без натяжения и заеданий. Нежелательно размещать его в зоне интенсивной струи, возле всасывающего патрубка или в области выраженной турбулентности. Колебания жидкости могут вызывать частые переключения. Основные требования к монтажу:
- обеспечить свободный ход поплавка во всём рабочем диапазоне,
- исключить контакт корпуса со стенками и внутренними элементами ёмкости,
- не допускать пережатия, резкого перегиба и повреждения кабеля,
- выбирать свободную длину кабеля с учётом требуемого диапазона переключения,
- размещать устройство вне зоны сильной турбулентности,
- проверять фактические уровни срабатывания после монтажа,
- подключать выключатель в соответствии с электрической схемой установки.
Преимущества применения
Практические достоинства MS1-10 связаны с простым электромеханическим принципом действия и удобством включения в дискретные схемы управления. Основные преимущества:
- простая интеграция в насосную автоматику,
- понятная двухпозиционная логика контроля,
- настройка диапазона переключения способом крепления кабеля,
- отсутствие измерительного элемента, требующего калибровки,
- возможность применения для заполнения, откачки и аварийной сигнализации,
- использование как рабочего или резервного датчика уровня,
- кабель длиной 10 м для размещения в глубоких ёмкостях.
Таким образом, Grundfos MS1-10 служит средством дискретного контроля уровня и формирует команды включения, остановки или аварийной сигнализации. Корректность работы зависит от свободы перемещения поплавка, длины незакреплённого участка кабеля, отсутствия механических препятствий и правильного размещения относительно потоков жидкости. При соблюдении требований монтажа устройство может применяться в дренажных, водоснабжающих и технологических насосных системах. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку поплавковых выключателей Grundfos MS1-10 для инженерных объектов.
