Насосная станция Grundfos MQ 3-45: параметры давления и возможности

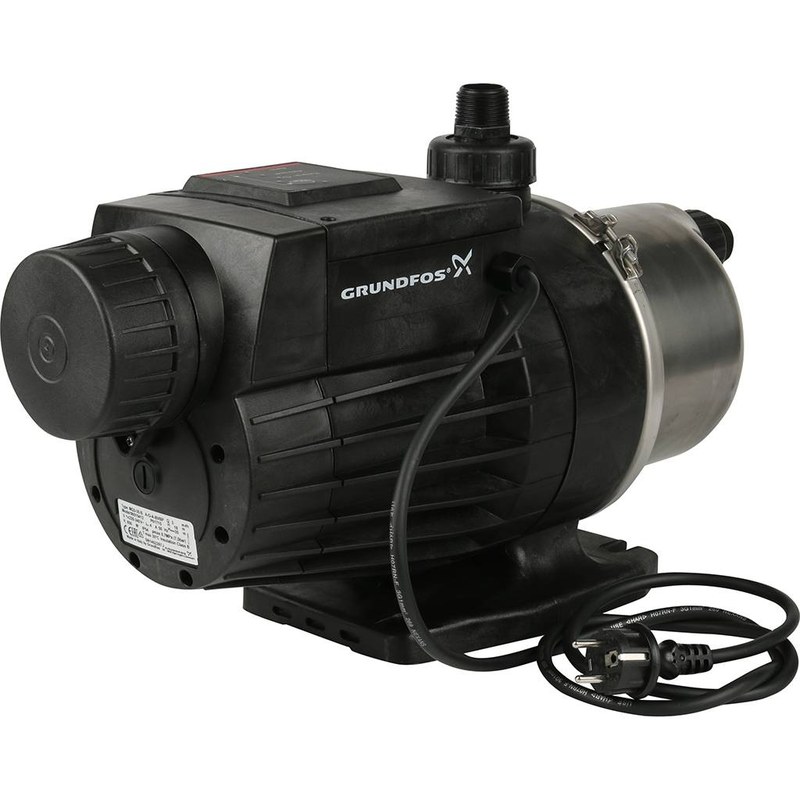

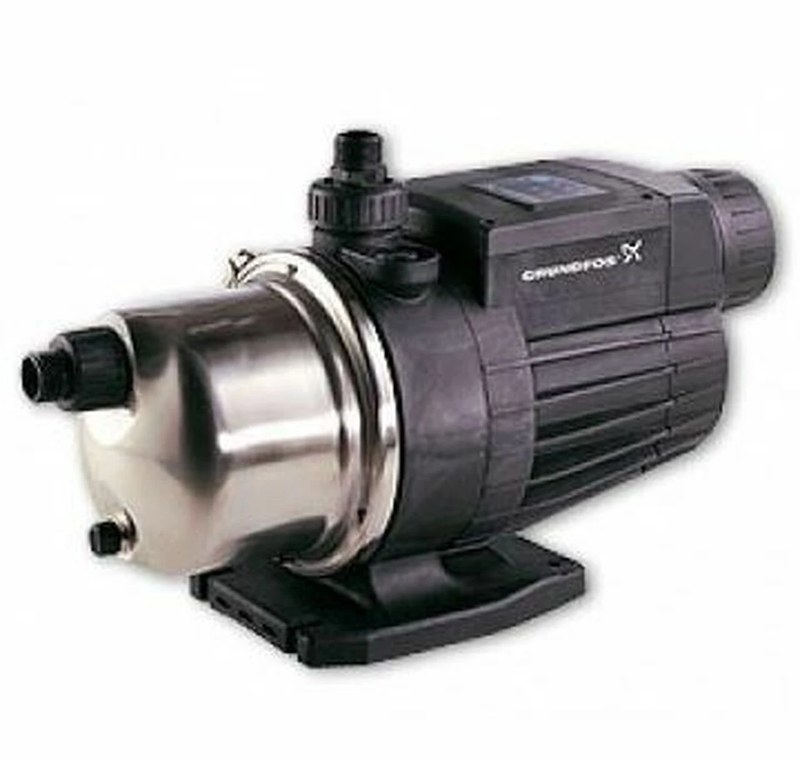

Grundfos MQ 3-45 — компактная самовсасывающая насосная установка для автоматического водоснабжения и повышения давления. В одном корпусе объединены многоступенчатый центробежный насос, электродвигатель, датчики, обратный клапан, небольшой напорный резервуар и управляющая автоматика. Ключевым расчетным параметром является создаваемый напор: он должен компенсировать высоту подъема воды, гидравлические потери и обеспечить требуемое давление у потребителя. Максимальный напор MQ 3-45 достигает 45 м водяного столба, что приблизительно соответствует 4,5 бар при подаче, близкой к нулю.

Рабочие характеристики

Обозначение MQ 3-45 связано с рабочей областью агрегата: типовая подача составляет около 3 м3/ч, максимальный напор — до 45 м. При увеличении расхода напор снижается, поэтому 4,5 бар нельзя считать постоянным выходным давлением. Расчет ведут по рабочей точке на пересечении характеристики насоса и сопротивления сети. К ключевым параметрам относятся:

• максимальный напор до 45 м,
• типовая подача около 3 м3/ч,
• максимальная подача приблизительно 4,5 м3/ч,
• давление автоматического запуска около 2 бар,
• допустимая высота всасывания до 8 м,
• максимальное рабочее давление системы до 7,5 бар.

Если на входе имеется положительное давление, давление в напорной линии определяется его суммой с перепадом, создаваемым насосом. Это учитывают. При всасывании из колодца или резервуара часть напора расходуется на подъем воды к насосу и сопротивление входной линии.

Формирование напора

Гидравлическая часть MQ 3-45 выполнена по многоступенчатой схеме. Вода последовательно проходит через рабочие колеса и направляющие элементы, вследствие чего возрастает ее удельная энергия и формируется давление. Электродвигатель работает с постоянной частотой вращения, поэтому установка не поддерживает заранее заданное давление частотным регулированием. При небольшом водоразборе давление выше, а при одновременном открытии нескольких точек расход и потери возрастают, вследствие чего доступный напор уменьшается. Поэтому систему проверяют по наиболее неблагоприятному режиму: максимальному расчетному расходу при требуемом остаточном давлении в самой удаленной или высокой точке.

Автоматическое управление

Встроенная автоматика использует сигналы датчиков давления и протока. Насос запускается при возникновении водоразбора или снижении давления до порогового уровня и останавливается после прекращения расхода. Алгоритм управления включает:

• контроль давления в напорной части,
• регистрацию протока воды,
• автоматический запуск при водоразборе,
• останов после прекращения потребления,
• защиту при отсутствии воды,
• повторные попытки запуска после защитного останова,
• тепловую защиту электродвигателя.

Порог включения около 2 бар необходимо учитывать при проектировании. Если статическое давление выше этого уровня и проток отсутствует, агрегат остается выключенным. После открытия крана снижение давления и появление потока вызывают пуск. Высота верхней точки водоразбора и необходимое давление перед потребителем должны соответствовать этой логике работы.

Конструктивные особенности

MQ 3-45 объединяет насос, двигатель, автоматику и элементы гидравлической обвязки в едином агрегате. Самовсасывающая схема позволяет размещать установку выше уровня воды после заполнения гидравлической части и подготовки всасывающей магистрали. Встроенный обратный клапан препятствует обратному движению воды, внутренний резервуар сглаживает кратковременные колебания давления, а контроль сухого хода ограничивает работу без воды и снижает риск повреждения гидравлики.

Расчет доступного давления

Для приближенной оценки принимают, что 10 м водяного столба соответствуют примерно 1 бар. Максимальные 45 м дают около 4,5 бар перепада только при очень малом расходе. Если потребитель расположен на 10 м выше насоса, приблизительно 1 бар расходуется на геодезический подъем. Дополнительно вычитаются потери в трубах и арматуре. Оставшийся напор должен обеспечивать требуемое давление непосредственно в точке водоразбора. На фактический результат влияют:

• высота между насосом и потребителем,
• уровень воды относительно установки,
• одновременный расход точек водоразбора,
• диаметр и длина труб,
• состояние фильтров,
• входное давление,
• наличие воздуха во всасывающей линии.

Таким образом, Grundfos MQ 3-45 предназначена для автоматического водоснабжения и повышения давления при сочетании самовсасывания, многоступенчатой гидравлики и встроенного управления. Максимальный напор около 45 м соответствует приблизительно 4,5 бар только в области минимальной подачи; при реальном водоразборе давление определяется расходом и сопротивлением сети. Инженерный расчет должен учитывать входное давление, высоту подъема, потери на всасывании и нагнетании, одновременный расход и требуемый остаточный напор. Корректный баланс этих параметров позволяет эксплуатировать установку в допустимой гидравлической области. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку насосного оборудования для систем водоснабжения и повышения давления.
