Grundfos Basic 3 PT для автоматизации работы насосных систем

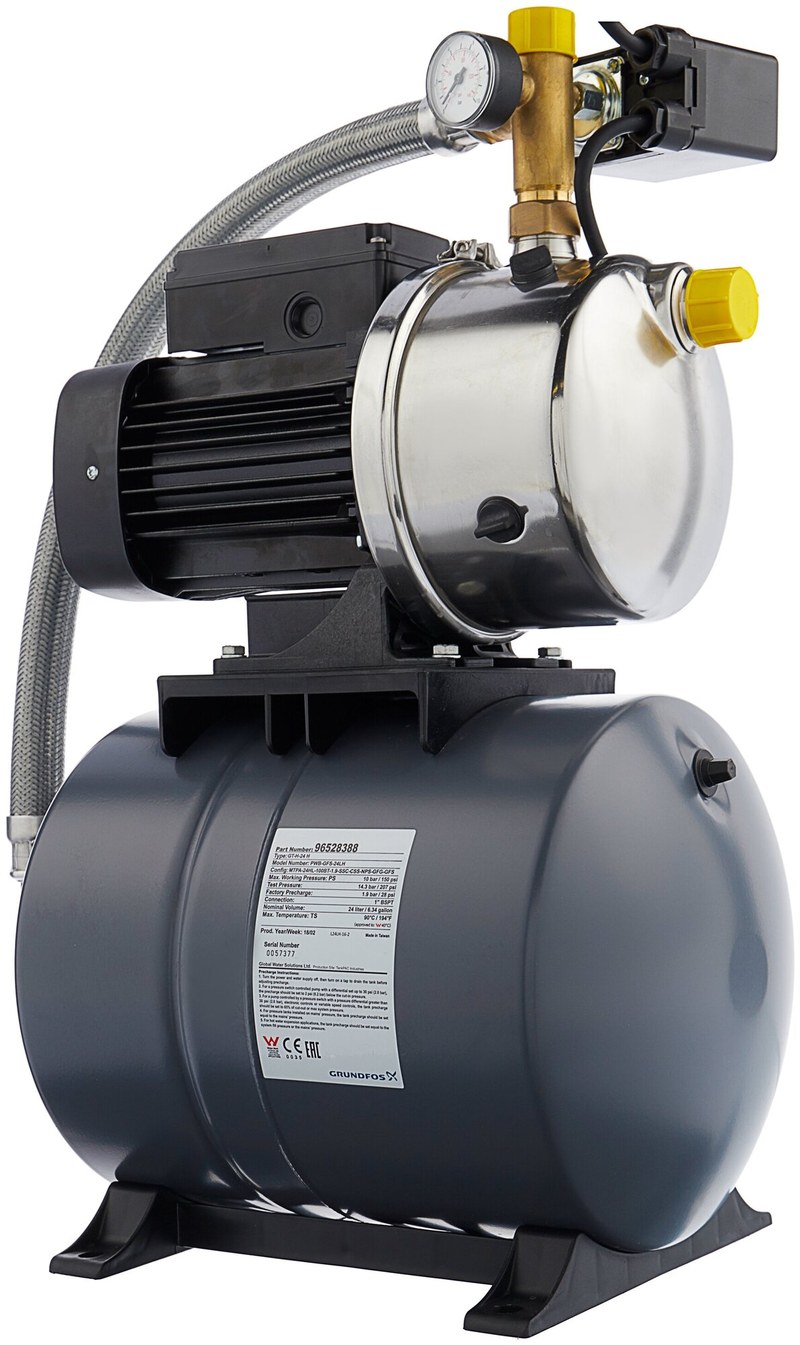

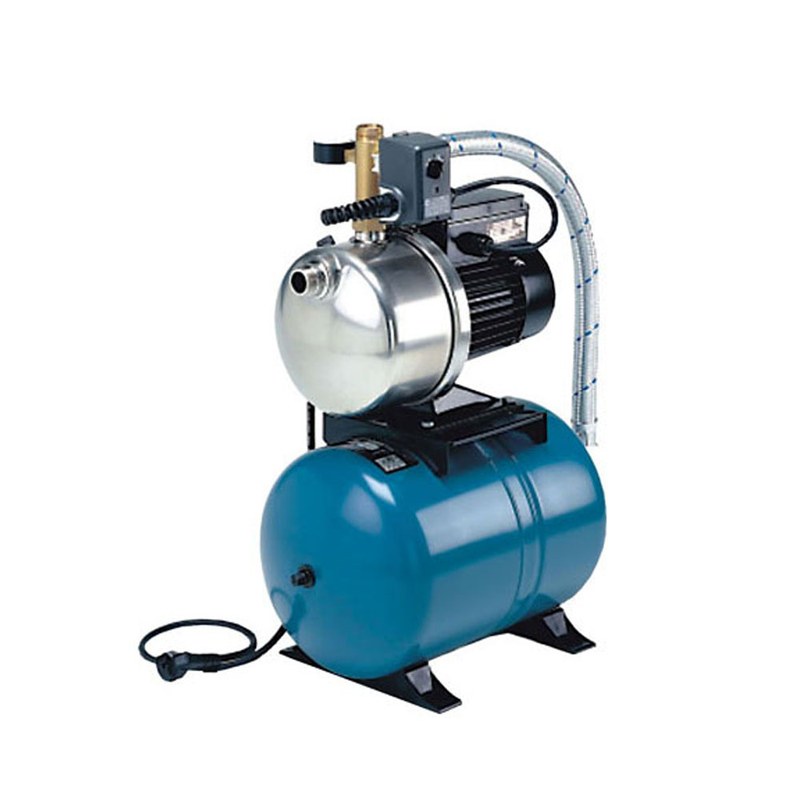

Grundfos JP Basic 3 PT представляет собой автоматическую насосную станцию на базе самовсасывающего центробежного насоса. Установка предназначена для подачи чистой воды из колодцев, а также для повышения давления в системах. Конструкция объединяет насос, мембранный бак, реле давления, поэтому рабочий цикл выполняется автоматически.

Технические характеристики

Рабочие параметры станции определяют допустимый режим и требования к гидравлической схеме. К ключевым характеристикам относятся:

• тип оборудования — автоматическая станция с самовсасывающим центробежным насосом,
• мощность электродвигателя — около 0,85 кВт,
• максимальная подача — до 3,6 м3/ч,
• максимальный напор — порядка 45 м,
• объем мембранного напорного бака — 20 л,
• допустимая геометрическая высота всасывания — до 8 м,
• рабочая среда — чистая вода без абразивных и агрессивных примесей.

Максимальные значения подачи и напора не достигаются одновременно. Рабочая точка зависит от статической высоты, сопротивления трубопроводов и требуемого давления у потребителя. Поэтому станцию оценивают по характеристике системы.

Принцип работы

При открытии точки водоразбора часть воды поступает из мембранного бака, давление снижается, а после достижения порога включения реле запускает двигатель. Насос создает разрежение на входе и передает жидкости энергию рабочего колеса. После прекращения расхода гидроаккумулятор заполняется, давление возрастает и реле отключает привод. Рабочий цикл включает:

• снижение давления при открытии водоразбора,
• отдачу части запаса воды из гидроаккумулятора,
• включение двигателя по сигналу реле давления,
• подачу жидкости насосом в напорную магистраль,
• восстановление давления и заполнение бака,
• отключение двигателя после достижения установленного порога.

Мембранный бак компенсирует малый кратковременный расход без немедленного запуска двигателя, сглаживает изменение давления и уменьшает частоту коммутаций. Это снижает число пусков и нагрузку на реле и электродвигатель.

Конструкция

Основой JP Basic 3 PT служит самовсасывающий насос, создающий разрежение во всасывающей линии после предварительного заполнения водой. Эжекторная схема поддерживает всасывание при наличии небольшого количества воздуха в жидкости. Корпус воспринимает внутреннее давление, а двигатель охлаждается внешним воздушным потоком, поэтому вентиляционная зона должна оставаться свободной. В состав станции входят:

• самовсасывающий центробежный насос серии JP,
• асинхронный электродвигатель,
• мембранный напорный бак,
• механическое реле давления,
• манометр,
• соединительные гидравлические элементы,
• кабель электропитания со штекером.

Мембрана разделяет водяную и воздушную полости гидроаккумулятора. Сжатый воздух создает запас энергии для кратковременной подачи без запуска насоса. Реле контролирует давление и переключает питание двигателя, манометр служит для контроля рабочего режима.

Монтаж и эксплуатационные требования

Для устойчивой работы требуется герметичная всасывающая магистраль. Подсос воздуха уменьшает разрежение и способен вызвать нестабильную подачу. Трубопровод должен иметь достаточный диаметр, минимум местных сопротивлений и конфигурацию без воздушных карманов. При необходимости на всасывающей линии устанавливают обратный клапан. Основные эксплуатационные требования:

• перед первым запуском насосная часть должна быть заполнена водой,
• резьбовые соединения должны сохранять герметичность при разрежении,
• проходное сечение трубопровода не должно необоснованно уменьшаться,
• обратный клапан должен предотвращать опорожнение всасывающей линии,
• двигателю требуется свободный приток воздуха для охлаждения,
• эксплуатация без воды и замерзание жидкости внутри корпуса недопустимы,
• давление воздуха в баке контролируют при разгруженной водяной полости.

Работа без жидкости опасна для гидравлической части и уплотнений. При сезонном использовании станцию необходимо опорожнять до наступления отрицательной температуры. Недостаточное давление воздушной подушки уменьшает полезный объем бака и увеличивает число пусков.

Области применения

Grundfos JP Basic 3 PT используется в системах, где требуется автоматизированная подача чистой воды. Типовые задачи включают:

• водоснабжение дома от колодца или накопительной емкости,
• повышение давления в бытовом водопроводе,
• подачу воды к санитарно-техническим точкам,
• полив и орошение в пределах гидравлических возможностей станции,
• перекачивание чистой воды между резервуарами,
• создание отдельного напорного контура хозяйственного назначения.

При проектировании учитывают расход, статическую высоту подъема, потери давления и минимальный напор у потребителя. Оборудование не рассчитано на жидкости с абразивными частицами, волокнистыми включениями и химически агрессивными компонентами, способными повреждать рабочие поверхности и мембрану.

Таким образом, Grundfos JP Basic 3 PT является законченной насосной станцией, совмещающей самовсасывание, автоматическое управление по давлению и гидравлическое аккумулирование. Результат работы зависит от герметичности всасывающей линии, диаметра трубопроводов, состояния мембранного бака и охлаждения двигателя. При корректной интеграции установка обеспечивает устойчивую подачу чистой воды и сокращает число запусков при переменном водоразборе. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку Grundfos JP Basic 3 PT для инженерных систем водоснабжения и локальных напорных контуров.
