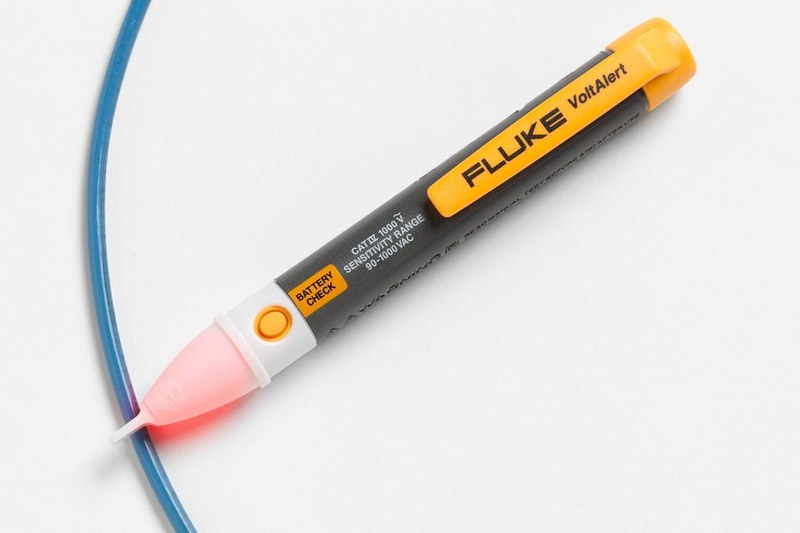

Индикатор Fluke 2AC — удобный контроль наличия переменного напряжения
Fluke 2AC относится к бесконтактным индикаторам напряжения, предназначенным для оперативного выявления переменного электрического поля без подключения измерительных щупов к проводнику. Прибор применяется при первичной проверке розеток, кабелей, клеммных соединений, распределительных устройств и других элементов низковольтных электроустановок. Его функция состоит не в количественном измерении напряжения, а в подтверждении присутствия электрического потенциала в контролируемой зоне. Такой принцип ускоряет предварительную диагностику, но не заменяет полноценные измерения мультиметром или двухполюсным указателем там, где требуется достоверное подтверждение состояния цепи. Работа Fluke 2AC основана на емкостном обнаружении переменного электрического поля. Чувствительный элемент в рабочем наконечнике реагирует на поле вокруг проводника под напряжением. Электрическая связь формируется через паразитную емкость между проводником, прибором и оператором, поэтому непосредственный металлический контакт с токоведущей частью не требуется. При достижении порогового уровня поля электронная схема активирует индикацию. Такой способ удобен при контроле проводов в изоляции, контактных групп и участков электропроводки, доступ к которым ограничен конструкцией оборудования.
Ключевые рабочие параметры
Основные характеристики Fluke 2AC определяют область его практического применения:
- обнаружение переменного напряжения приблизительно от 90 до 1000 В,
- бесконтактный способ контроля без измерительных проводов,
- визуальная индикация обнаруженного напряжения у наконечника,
- постоянная готовность к работе при установленном источнике питания,
- система непрерывного самоконтроля работоспособности,
- категория электробезопасности CAT IV 1000 В,
- питание от двух элементов типа AAA,
- компактный корпус в форме переносного щупа.
Конструкция и самоконтроль
Корпус Fluke 2AC имеет вытянутую форму, удобную для удержания одной рукой и работы внутри электрощита. Чувствительная зона расположена у наконечника, что позволяет локализовать проводник под напряжением последовательным приближением к отдельным контактам или участкам кабеля. Изолированный корпус отделяет пользователя от внутренних цепей устройства и исключает необходимость применения открытого измерительного электрода. Это повышает удобство оперативного осмотра. Перед использованием необходимо проверить реакцию индикатора на заведомо находящемся под напряжением участке. После контроля объекта целесообразно повторить такую проверку. Этот порядок снижает риск ошибочного вывода об отсутствии напряжения при разряде элементов питания, повреждении устройства или неблагоприятных условиях обнаружения. На результат контроля влияют:
- толщина и материал изоляции проводника,
- наличие металлического экрана или заземленной оболочки,
- глубина расположения кабеля в конструкции,
- взаимное положение фазных и нейтральных проводников,
- расстояние от наконечника до токоведущей части,
- электрические поля от соседних линий и оборудования.
При плотной прокладке нескольких кабелей поля могут перекрываться, поэтому индикатор не всегда позволяет однозначно определить конкретную жилу. Экранированные кабели способны заметно ослаблять поле. Отсутствие реакции не должно использоваться как единственное основание для признания цепи обесточенной перед выполнением работ.
Практическое применение

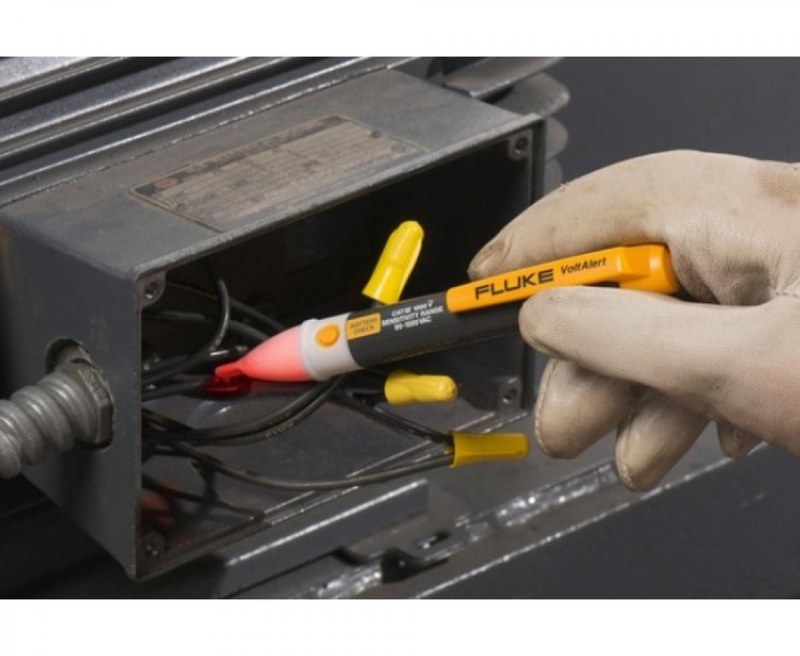

Fluke 2AC применяется как вспомогательный инструмент при обслуживании распределительных сетей, оборудования автоматизации, электроприводов и инженерных систем. Типовые операции включают:
- первичную проверку наличия напряжения в розетках и клеммных блоках,
- поиск фазного проводника на доступных участках однофазной цепи,
- контроль подачи питания на кабель перед дальнейшей диагностикой,
- ориентировочное выявление обрыва по изменению реакции вдоль проводника,
- проверку выключателей, автоматических аппаратов и соединительных коробок,
- контроль отдельных точек при ремонте промышленного оборудования.
Безопасность эксплуатации
Категория CAT IV 1000 В характеризует расчетную устойчивость устройства к импульсным перенапряжениям, возможным в точках, расположенных близко к вводу электроустановки. Однако категория безопасности не отменяет соблюдения правил электробезопасности, применения средств индивидуальной защиты и подтверждения отсутствия напряжения предназначенными для этого измерительными средствами. При эксплуатации необходимо соблюдать следующие требования:
- использовать прибор только в пределах установленного рабочего диапазона,
- не применять устройство при трещинах, деформациях или повреждении наконечника,
- не считать отсутствие индикации гарантией отсутствия опасного потенциала,
- проверять работоспособность до и после ответственных операций,
- заменять элементы питания при признаках нестабильной работы,
- не эксплуатировать прибор вне допустимых условий окружающей среды.
Инженерная ценность Fluke 2AC определяется скоростью предварительного контроля. Устройство позволяет без подготовки измерительной схемы установить наличие выраженного переменного электрического поля около проводника, после чего можно перейти к точным измерениям. Такой порядок сокращает время осмотра большого количества цепей и упрощает первичную локализацию неисправностей.
Таким образом, Fluke 2AC представляет собой компактный бесконтактный индикатор переменного напряжения для оперативной проверки электрических цепей и оборудования. Емкостный принцип обнаружения, постоянная готовность, самоконтроль и категория CAT IV 1000 В делают прибор применимым при обслуживании распределительных устройств и промышленного оборудования. Его следует использовать как средство предварительной индикации, подтверждая состояние цепи измерительным прибором в операциях, где необходимо достоверно установить отсутствие напряжения. Компания «Олниса» осуществляет поставку Fluke 2AC и другого промышленного оборудования для предприятий и эксплуатационных организаций.
