Источник бесперебойного питания ExeGate EX295986RUS для стабильного электроснабжения оборудования

ExeGate EX295986RUS относится к линейно-интерактивным источникам бесперебойного питания серии SineTower и предназначен для электроснабжения оборудования, чувствительного к форме и стабильности сетевого напряжения. Модель рассчитана на 600 ВА/360 Вт, формирует чистую синусоиду, поддерживает автоматическую стабилизацию сети и подключение внешней батареи 12 В. Такой режим подходит для автоматики отопления, трансформаторных блоков питания и циркуляционных насосов.

Технические параметры

Основные электрические и эксплуатационные характеристики EX295986RUS включают:

• тип источника бесперебойного питания — линейно-интерактивный,
• полная выходная мощность — 600 ВА,
• активная выходная мощность — 360 Вт,
• номинальное напряжение — 220 В,
• диапазон входного напряжения — 140–275 В,
• номинальная частота сети — 50 Гц,
• форма выходного сигнала — чистая синусоида,
• автоматический регулятор напряжения AVR — предусмотрен,
• выход для нагрузки — одна розетка Schuko,
• вход — неразъёмный кабель с заземлённой евровилкой,
• длина входного кабеля — 0,8 м,
• напряжение внешнего аккумулятора — 12 В,
• тип батареи — герметичная необслуживаемая свинцово-кислотная,
• аккумуляторные клеммы — под болт M8,
• индикация — LCD-дисплей,
• материал корпуса — сталь,
• установка — горизонтальная.

Принцип работы

В сетевом режиме энергия поступает к нагрузке через входной тракт ИБП, а схема AVR корректирует отклонения напряжения без работы от батареи. Если параметры сети выходят за допустимые пределы либо питание исчезает, электроника переводит нагрузку на инвертор. Постоянное напряжение внешней батареи преобразуется в переменное 220 В с синусоидой. После восстановления сети устройство возвращается в штатный режим и возобновляет заряд аккумулятора. Последовательность функционирования включает:

• контроль входного напряжения,
• стабилизацию средствами AVR,
• переход на аккумулятор при нарушении сетевого режима,
• преобразование напряжения 12 В в переменное,
• формирование синусоидального выходного сигнала,
• возврат к питанию от сети,
• заряд внешней батареи.

Конструкция компонента

ИБП выполнен в стальном корпусе для горизонтального размещения. LCD-дисплей используется для контроля рабочих параметров и состояния устройства. Сетевой кабель соединён с корпусом стационарно. Для нагрузки предусмотрена одна розетка Schuko. Аккумулятор размещается вне корпуса, а время резерва зависит от батареи и нагрузки. Подключение внешней батареи выполняется через силовые клеммы M8. При монтаже требуется соблюдать полярность, применять проводники достаточного сечения и избегать избыточной длины аккумуляторной линии. На стороне 12 В высокий ток, поэтому сопротивление кабелей и контактов влияет на потери и нагрев. Клеммы затягивают надёжно, проводники защищают от повреждений.

Стабилизация и выходной сигнал

AVR корректирует входное напряжение в рабочем диапазоне без обязательного расходования аккумуляторного ресурса. Это повышает устойчивость системы на объектах с просадками и повышением напряжения. Чистая синусоида на выходе обеспечивает корректное питание устройств, рассчитанных на стандартную форму переменного напряжения, включая насосные электродвигатели, управляющие платы и трансформаторные источники. При расчёте нагрузки необходимо учитывать не только номинальную мощность оборудования, но и пусковые токи. Насосы и другие устройства с электродвигателями способны кратковременно потреблять мощность выше рабочего значения. Поэтому инженерная оценка должна учитывать характер нагрузки, коэффициент мощности и стартовые перегрузки. Работа вблизи предельных 360 Вт уменьшает запас по переходным процессам и может привести к срабатыванию защиты.

Аккумуляторная подсистема

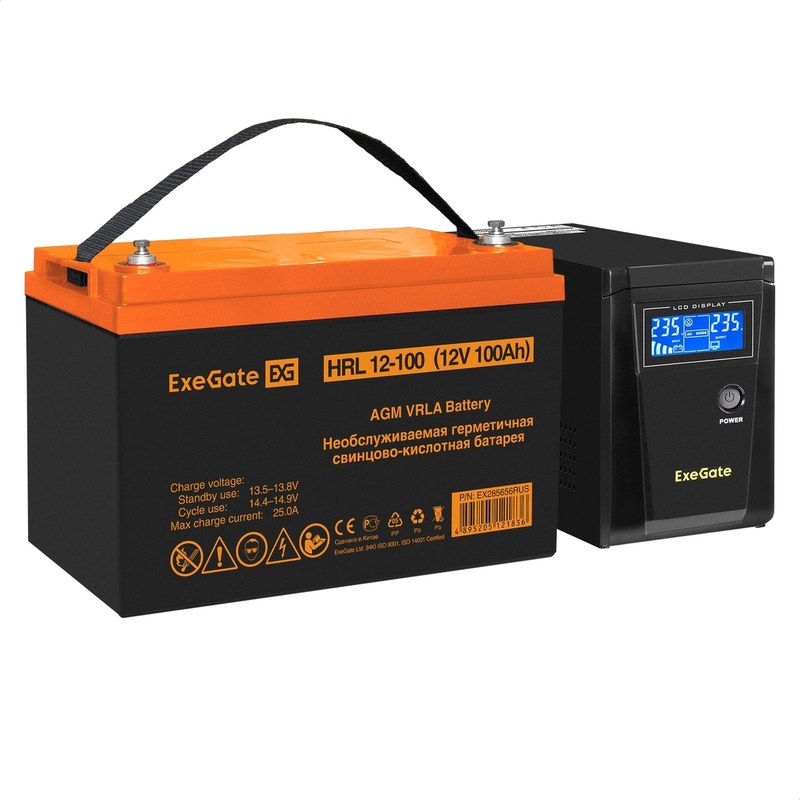

EX295986RUS рассчитан на внешний герметичный свинцово-кислотный аккумулятор 12 В. Вынесенная батарея позволяет согласовать продолжительность резервного питания с требованиями объекта. Фактическая автономность зависит от ёмкости и состояния аккумулятора, величины нагрузки, температуры, эффективности преобразования и сопротивления силовых проводов. При организации аккумуляторной цепи учитывают:

• номинальное напряжение батареи 12 В,
• совместимость типа аккумулятора с зарядным режимом,
• ёмкость внешней батареи,
• ток на стороне постоянного напряжения,
• сечение и длину проводников,
• качество затяжки клемм,
• температуру эксплуатации,
• фактическое состояние аккумулятора.

Области применения

Устройство предназначено для нагрузок, которым необходимы резервирование и синусоидальное напряжение. Основные области применения:

• газовые и электрические котлы с электронной автоматикой,
• циркуляционные насосы отопительных систем,
• контроллеры локального теплоснабжения,
• насосное оборудование небольшой мощности,
• автоматика инженерных систем,
• сетевые и телекоммуникационные устройства подходящей мощности,
• контрольно-измерительное оборудование.

Таким образом, ExeGate SineTower SZ-600.LCD.AVR.1SH EX295986RUS представляет собой линейно-интерактивный ИБП мощностью 600 ВА/360 Вт с чистой синусоидой, AVR, LCD-индикацией и подключением внешнего аккумулятора 12 В. Его функциональная схема рассчитана на резервирование отопительной автоматики, циркуляционных насосов и другой нагрузки, соответствующей мощности устройства. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку ExeGate EX295986RUS для применения в инженерных системах и технологической инфраструктуре.
