Оборудование Endress+Hauser с HART для автоматизации технологических процессов

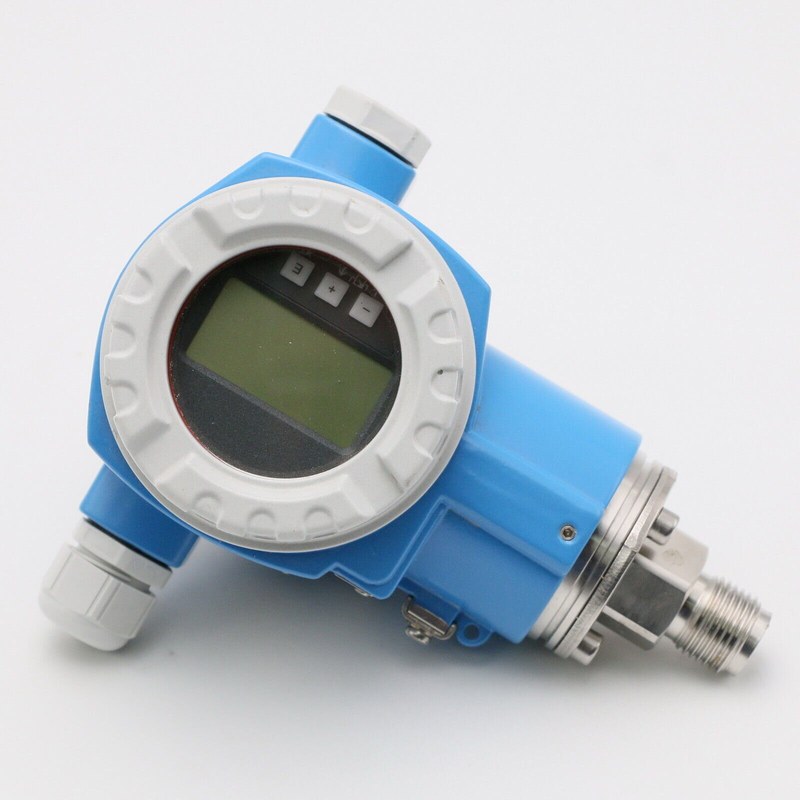

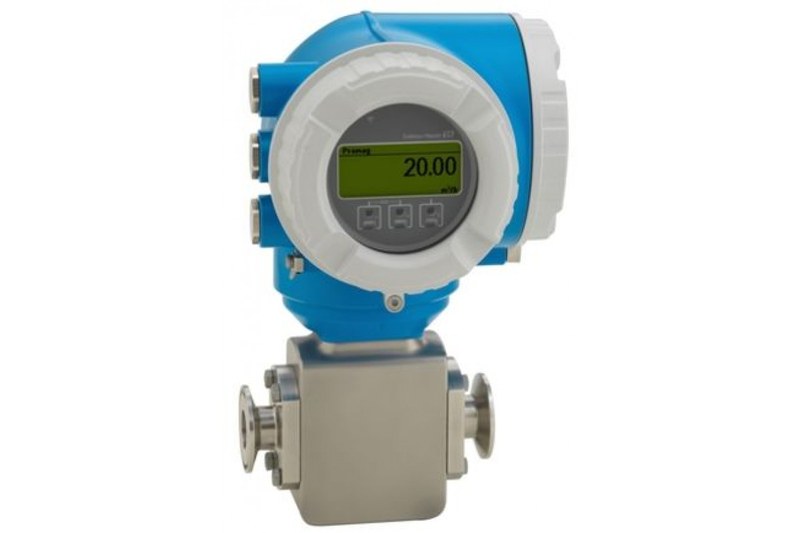

HART в приборах Endress+Hauser применяется для цифрового обмена данными поверх токовой петли 4–20 мА. Технология совмещает передачу аналогового измерительного сигнала с параметрированием, диагностикой и чтением дополнительных переменных без изменения базовой схемы подключения. Для промышленной автоматизации это важно там, где требуется сохранить аналоговую инфраструктуру и одновременно расширить доступ к данным полевого прибора. HART используется в преобразователях давления, расходомерах, уровнемерах, температурных преобразователях и другой аппаратуре Endress+Hauser, поддерживающей данный интерфейс.

Принцип работы HART

Цифровая информация передается поверх постоянного тока 4–20 мА с применением частотной манипуляции. Аналоговый уровень тока продолжает представлять основную измеряемую величину, а цифровой сигнал накладывается так, чтобы не изменять среднее значение тока процесса. Один двухпроводный контур поэтому используется одновременно для аналогового измерения и цифрового обмена. Ключевые принципы работы включают:

• совмещение сигнала 4–20 мА и цифрового канала,
• двусторонний обмен между прибором и системой управления,
• чтение основной и дополнительных переменных,
• удалённое изменение настроек,
• передачу диагностических сообщений,
• цифровую идентификацию устройства.

Для обмена требуется соответствующая нагрузка токовой петли и HART-совместимое ведущее устройство. Им может быть система управления, коммуникатор, модем или шлюз. Передача строится по принципу запрос–ответ: ведущая сторона формирует команду, прибор возвращает данные либо подтверждает операцию.

Функциональные возможности

HART расширяет объём доступной информации по сравнению с использованием только аналогового выхода. Помимо основного значения процесса, система автоматизации может получать сведения о состоянии устройства, диапазоне, единицах измерения, настройках и диагностике. Набор параметров определяется типом и исполнением прибора Endress+Hauser. Основные функции интерфейса:

• чтение текущего измеренного значения,
• контроль выходного тока,
• задание границ диапазона,
• изменение единиц измерения,
• доступ к диагностическим кодам,
• чтение идентификационных параметров,
• проверка конфигурации,
• передача дополнительных переменных.

Структура обмена и адресация

HART предусматривает работу с ведущим устройством и допускает дополнительный ведущий узел для обслуживания. В стандартной схеме аналоговый ток сохраняет функцию основного сигнала процесса. В многоточечном режиме несколько приборов могут работать на общей линии с цифровой адресацией. Основные элементы коммуникационного контура:

• полевой прибор Endress+Hauser,
• двухпроводная линия 4–20 мА,
• источник питания петли,
• нагрузочное сопротивление,
• HART-модем или интерфейс,
• система управления либо инженерная станция.

Надёжность обмена зависит от нагрузки, помех, кабеля и правильности подключения. При проектировании учитывают суммарное сопротивление петли и влияние элементов на цифровой сигнал.

Интеграция в АСУ ТП

В АСУ ТП HART позволяет использовать аналоговый сигнал для основного контура, а цифровой канал — для настройки и диагностики. Интерфейс сохраняется. Практические задачи интеграции:

• централизованное параметрирование приборов,
• контроль состояния измерительных каналов,
• регистрация диагностических сообщений,
• проверка текущей конфигурации,
• сокращение локальных операций,
• передача дополнительных переменных в АСУ ТП.

При проектировании учитывают совместимость программного обеспечения, набор команд конкретного прибора, структуру параметров и возможности системы управления. Наличие HART-связи не гарантирует доступ ко всем функциям: фактический набор команд определяется реализацией устройства и применяемым программным инструментом.

Диагностика и контроль

Цифровой интерфейс отделяет технологическое значение от служебной информации о состоянии оборудования. Это помогает выявлять ошибки конфигурации, нарушения измерительного тракта и внутренние диагностические события. Статус прибора может считываться без его отключения от процесса, если архитектура системы допускает такой обмен. Через HART могут контролироваться:

• состояние измерительного сигнала,
• активные диагностические сообщения,
• границы настроенного диапазона,
• идентификационные данные,
• текущая конфигурация,
• дополнительные внутренние переменные,
• результаты встроенной самодиагностики.

Применение HART в оборудовании Endress+Hauser объединяет токовый интерфейс 4–20 мА с цифровым доступом к параметрам. Диагностические и конфигурационные данные становятся доступными на уровне системы автоматизации при сохранении измерительной инфраструктуры.

Таким образом, HART в оборудовании Endress+Hauser представляет собой цифровую коммуникационную технологию, встроенную в интерфейс 4–20 мА. Она обеспечивает параметрирование, идентификацию, чтение дополнительных величин и диагностической информации при сохранении аналогового сигнала процесса. Решение применяется в действующих и модернизируемых АСУ ТП, где требуется расширить информационные возможности полевых приборов без полной перестройки кабельной инфраструктуры. Компания «Олниса» осуществляет поставку промышленного оборудования Endress+Hauser, включая устройства с поддержкой HART, для систем измерения, контроля и автоматизации технологических процессов.
