Трехходовой клапан ESBE VRG131 25-10 для регулирования теплоносителя

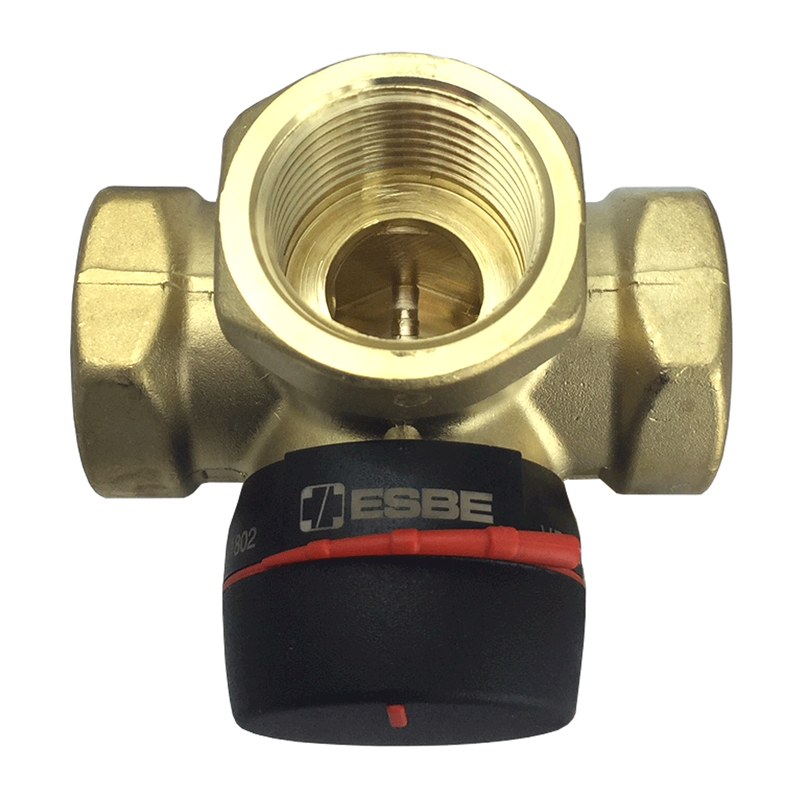

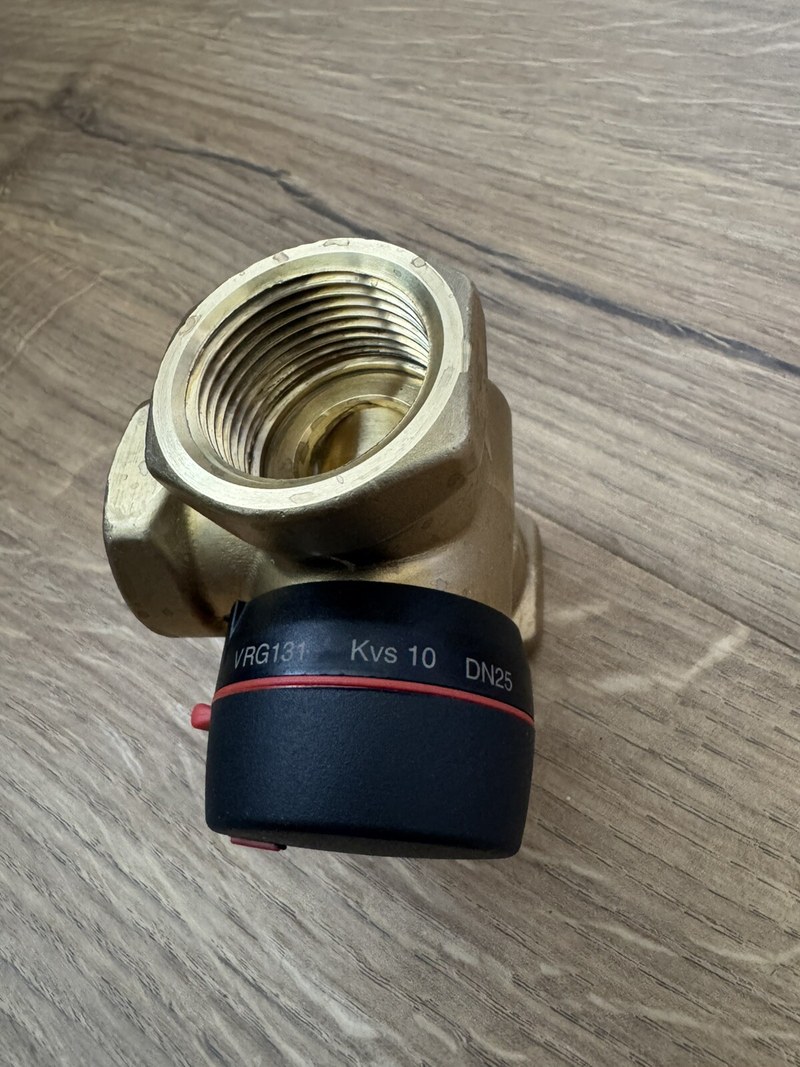

ESBE VRG131 25-10 представляет собой трехходовой поворотный клапан для регулирования и смешения потоков теплоносителя в системах отопления, охлаждения и теплоснабжения. Обозначение 25-10 соответствует условному проходу DN25 и пропускной способности Kvs 10 м3/ч. Клапан применяется в узлах, где требуется изменять соотношение потоков при устойчивой гидравлической характеристике и возможности автоматизации. Рабочий элемент поворачивается на ограниченный угол, поэтому регулирование выполняется без поступательного перемещения штока.

Технические характеристики

Основные параметры ESBE VRG131 25-10 включают:

• тип устройства — трехходовой поворотный регулирующий клапан,
• условный проход — DN25,
• пропускная способность Kvs — 10 м3/ч,
• номинальное давление — PN10,
• присоединение — резьбовое,
• рабочая среда — вода и водные растворы гликоля в пределах допуска серии,
• назначение — смешение или перераспределение потока,
• угол поворота регулирующего элемента — около 90,
• управление — ручное либо автоматическое,
• совместимость с поворотными электроприводами для серии VRG.

Kvs 10 м3/ч характеризует расход воды через полностью открытый клапан при стандартном перепаде 1 бар. При проектировании учитывают не только диаметр трубопровода, но и расчетный расход, перепад давления и авторитет регулирующего органа. Завышенная пропускная способность ухудшает точность регулирования, а недостаточная увеличивает гидравлические потери.

Принцип работы и конструкция компонента

В корпусе расположен поворотный затвор, изменяющий проходные сечения между тремя каналами. При его вращении один проход постепенно ограничивается, а другой открывается, формируя требуемое соотношение расходов. В смесительной схеме потоки с различной температурой объединяются в один. В распределительной схеме поступающая среда направляется между двумя ветвями в заданной пропорции. Температура регулируется изменением доли горячего и обратного теплоносителя. Такой принцип применяется в контурах теплого пола, радиаторных ветвях, вторичных контурах теплообменников и других системах, где требуется поддерживать заданную температуру подачи. При установке электропривода положение затвора задается автоматикой по сигналу контроллера.

Корпус клапана изготовлен из коррозионностойкого латунного сплава, рассчитанного на длительную эксплуатацию в замкнутых гидравлических системах. Геометрия внутренних каналов обеспечивает плавное изменение проходного сечения. Вал выведен в верхнюю часть корпуса и передает крутящий момент от рукоятки или электропривода. Уплотнения отделяют рабочую среду от внешней зоны и препятствуют утечкам через приводной узел. Поворотная схема уменьшает число подвижных деталей и облегчает размещение клапана в ограниченном пространстве. Привод устанавливается непосредственно на корпус через штатный интерфейс. Такая компоновка снижает люфты и обеспечивает повторяемость позиционирования.

Монтаж и гидравлическое включение

При проектировании учитывают направление потоков, обозначения портов на корпусе и функцию клапана в выбранной схеме. Ошибочная ориентация может изменить регулировочную характеристику и вызвать нестабильность температуры. Перед монтажом трубопровод очищают от окалины, сварочных частиц и других загрязнений, способных ухудшить герметичность или затруднить вращение затвора. Ключевые требования к установке и эксплуатации:

• соблюдать назначение и направление соединения портов,
• не передавать на корпус усилия от перекоса трубопровода,
• обеспечивать доступ к приводу и регулирующему узлу,
• не превышать допустимые давление и температуру рабочей среды,
• предусматривать очистку теплоносителя от механических примесей,
• после монтажа проверять свободный поворот вала,
• согласовывать направление вращения привода с логикой контроллера.

Перепад давления на клапане должен обеспечивать устойчивое регулирование без избыточных потерь в контуре. Для расчета используют расходную характеристику, Kvs и требуемый расход теплоносителя. Правильное соотношение сопротивления клапана и остальных элементов ветви повышает стабильность регулирования при изменении тепловой нагрузки.

Области применения

ESBE VRG131 25-10 используют в системах, где требуется управляемое смешение или перераспределение теплоносителя:

• смесительные узлы водяного теплого пола,
• радиаторные системы с автоматическим регулированием,
• вторичные контуры котельных и тепловых пунктов,
• контуры нагрева вентиляционных установок,
• узлы работы с теплоаккумуляторами,
• системы с теплообменниками и разделением контуров,
• локальные технологические контуры с водяным теплоносителем.

Таким образом, ESBE VRG131 25-10 — трехходовой поворотный клапан DN25 с Kvs 10 м3/ч для регулирования потоков в системах теплоснабжения, отопления и охлаждения. Он позволяет формировать смесительные и распределительные узлы с компактной компоновкой и возможностью автоматического управления. Для надежной работы необходимо корректно рассчитать расход и перепад давления, соблюдать схему подключения портов и требования к рабочей среде. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку оборудования ESBE для инженерных и производственных систем.
