Система управления EVCO c-pro для промышленной и коммерческой автоматизации

EVCO c-pro — семейство программируемых контроллеров для холодильных, климатических, вентиляционных и теплотехнических установок. Контроллер принимает сигналы датчиков и защит, обрабатывает их и формирует команды для компрессоров, вентиляторов, насосов, клапанов и приводов. Программируемая структура позволяет адаптировать логику к технологической схеме, реализовать блокировки, задержки и аварийные реакции.

Аппаратная архитектура

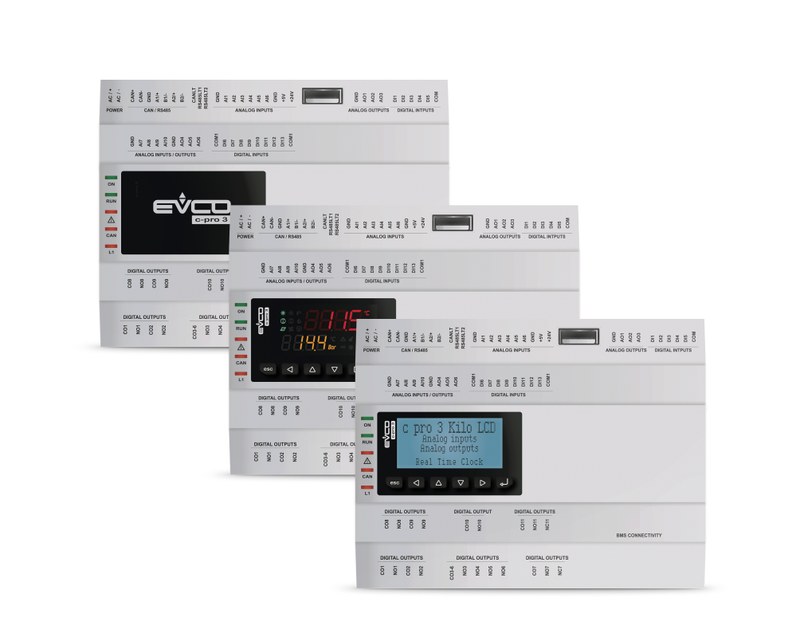

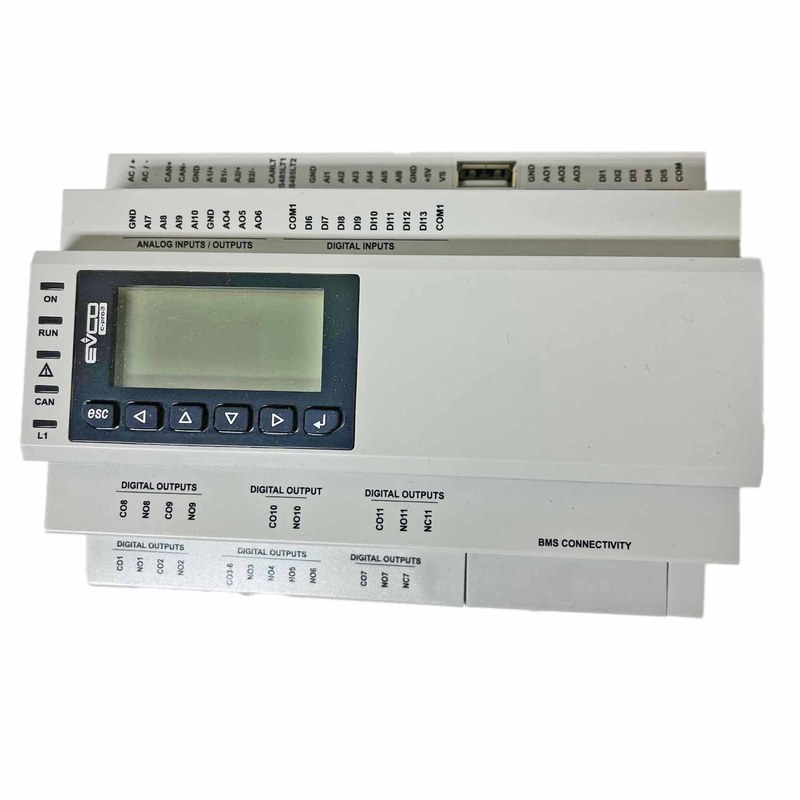

Семейство c-pro включает контроллеры разных конфигураций, поэтому число входов, выходов и интерфейсов зависит от исполнения. Базовый модуль может дополняться средствами расширения ввода-вывода, терминалами и сетевыми компонентами. Аналоговые входы используются для датчиков температуры, давления и других преобразователей. Дискретные входы служат для прессостатов, термостатов, датчиков протока, концевых выключателей и разрешающих сигналов. Выходы формируют команды для промежуточных реле, контакторов, электромагнитных клапанов и приводов. В отдельных исполнениях применяются аналоговые выходы для плавного регулирования. Температурные датчики используются в контурах охлаждения, нагрева и защиты от замерзания. Датчики давления применяются для контроля холодильного контура. Дополнительные каналы могут принимать сигналы влажности, уровня и протока. Программа выполняет масштабирование измерений и проверку диапазонов. При отказе датчика предусматривается останов узла, резервный режим или фиксация аварии.

Программируемая логика

Отличие c-pro от регулятора с фиксированным алгоритмом состоит в возможности создавать прикладную программу под конкретный объект. В программе задаются переходы между режимами, очередность включения механизмов, порядок останова и действия при неисправностях. Типовые алгоритмы включают:

• каскадное включение нескольких компрессоров,
• чередование агрегатов с учетом наработки,
• поддержание давления конденсации или всасывания,
• регулирование температуры воздуха либо теплоносителя,
• управление вентиляторами по температуре или давлению,
• выполнение циклов размораживания,
• контроль внешних блокировок и разрешений,
• перевод установки в безопасное состояние при аварии.

Управление исполнительными механизмами

Контроллер формирует командные сигналы, а коммутация мощной нагрузки выполняется через контакторы, пускатели или силовые устройства. Для клапанов и реле применяется дискретное управление. Для регулирующих приводов используются команды открытия и закрытия либо аналоговый сигнал. В одной системе сочетаются дискретное, ступенчатое и плавное регулирование. При разработке алгоритма учитываются:

• минимальные интервалы между пусками компрессоров,
• задержки включения связанных механизмов,
• подтверждение работы насосов и вентиляторов,
• межагрегатные программные блокировки,
• контроль внешних защитных контактов,
• останов при критическом отклонении параметров.

Коммуникация и интеграция

Контроллеры c-pro могут работать как элементы распределенной автоматизации. Интерфейсы обеспечивают связь с терминалами, модулями расширения и верхним уровнем. Передаются значения, уставки, режимы и аварийные сообщения. Интеграция обеспечивает:

• централизованное отображение параметров,
• передачу аварийных и рабочих состояний,
• изменение разрешенных уставок,
• обмен данными между узлами автоматики,
• сбор информации о работе оборудования.

Области применения

Платформа используется там, где требуется гибкая логика и координация нескольких механизмов:

• холодильные централи и компрессорные станции,
• чиллеры и тепловые насосы,
• центральные и прецизионные кондиционеры,
• приточно-вытяжные вентиляционные установки,
• насосные и гидравлические модули,
• системы регулирования конденсации,
• комплексные шкафы климатической автоматики.

Таким образом, EVCO c-pro представляет собой программируемую платформу для автоматизации холодильных и климатических систем, где требуется совместная обработка измерений, защит, команд и состояний исполнительных устройств. Контроллеры позволяют реализовывать последовательные, ступенчатые и регулирующие алгоритмы, объединять технологические узлы и передавать данные на внешний уровень управления. Корректная программа обеспечивает заданную реакцию оборудования на нагрузку, аварии и переключение режимов. Компания «Олниса» осуществляет поставку промышленного оборудования EVCO c-pro для систем инженерной автоматизации.
