ИБП ExeGate PowerExpert TL 1000: функциональное решение для стабильной работы оборудования

ExeGate PowerExpert TL-1000 представляет собой однофазный источник бесперебойного питания топологии On-line для непрерывного электроснабжения оборудования, чувствительного к качеству сетевого напряжения. Устройство выполняет двойное преобразование энергии: входной переменный ток выпрямляется, после чего инвертор формирует стабилизированное синусоидальное напряжение. Такая схема исключает паузу при переходе на аккумуляторное питание и снижает влияние сетевых отклонений на нагрузку. Модель применяется в вычислительных, телекоммуникационных и автоматизированных системах, где потеря питания способна вызвать остановку процесса или потерю данных.

Технические характеристики

Ключевые параметры ExeGate PowerExpert TL-1000 определяют его электрические возможности и условия интеграции:

• активная выходная мощность — 1000 Вт,
• номинальное входное напряжение — 230 В,
• тип индикации — жидкокристаллический дисплей,
• аккумуляторная система — две герметичные необслуживаемые батареи 12 В емкостью 7,2 А·ч,
• входной разъем — IEC C14,
• выходные разъемы — две розетки Schuko с батарейной поддержкой,
• коммуникационные интерфейсы — USB и RS-232,
• степень защиты корпуса — IP20,
• габариты — 145 × 225 × 276 мм,
• масса нетто — 8,1 кг.

Принцип преобразования и стабилизации

В штатном режиме входное напряжение выпрямляется и преобразуется в постоянное. От общей шины постоянного тока питается инвертор, формирующий напряжение требуемой амплитуды и частоты. Аккумуляторная цепь связана с той же энергетической шиной, поэтому при исчезновении внешнего питания инвертор продолжает работу без релейного переключения нагрузки. Для серверов, сетевых узлов и контроллеров это означает отсутствие провала при переходе на резерв. После восстановления сети энергия снова поступает через входной преобразователь, а зарядное устройство восполняет емкость аккумуляторов. Электронная стабилизация поддерживает выходные параметры при колебаниях входной линии в допустимом диапазоне. Синусоидальная форма подходит для импульсных блоков питания, средств автоматики и другой чувствительной нагрузки.

Конструктивные особенности

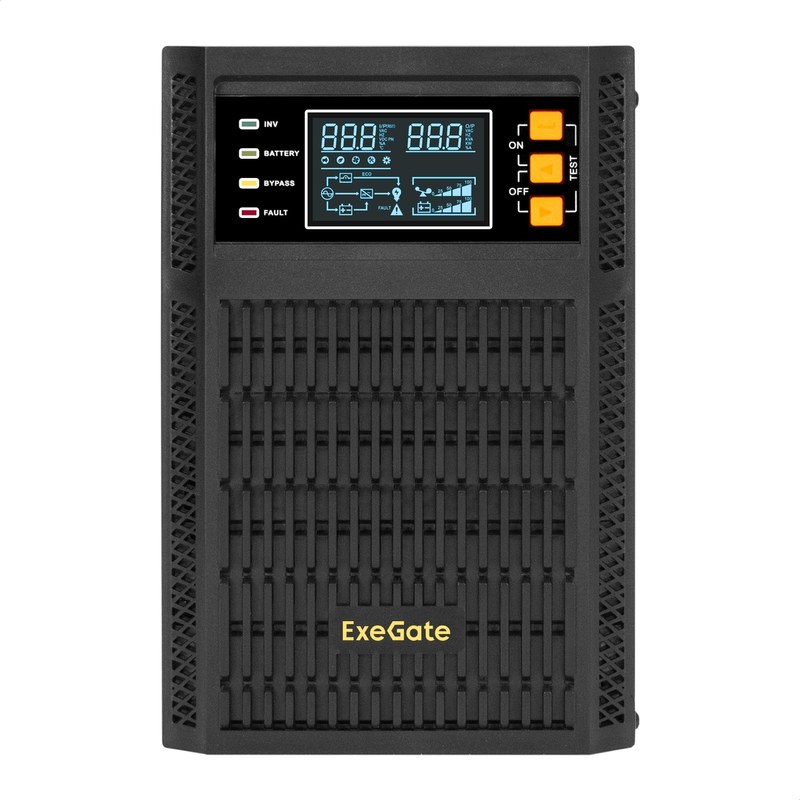

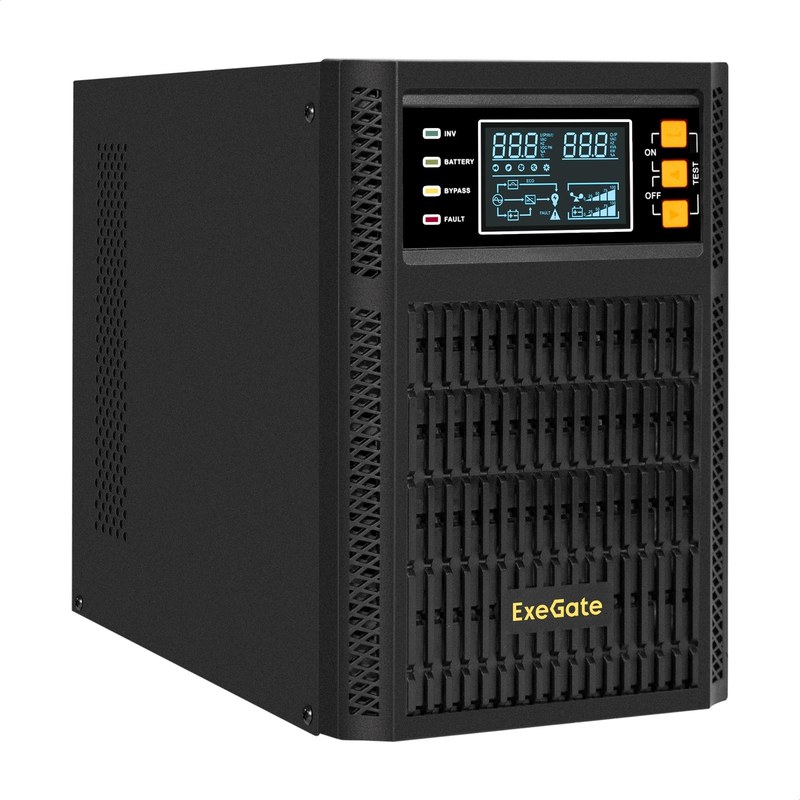

Стальной корпус рассчитан на вертикальное размещение. Внутренняя компоновка объединяет силовые цепи, аккумуляторный отсек и управляющую электронику. Высокочастотный принцип преобразования позволяет уменьшить размеры силовой части. Передняя панель содержит LCD-индикатор и органы управления для контроля состояния сети, батарей и нагрузки. Система охлаждения отводит тепло от силовых компонентов. Все выходные розетки имеют батарейную поддержку. Система защиты контролирует перегрузку, короткое замыкание, перегрев и ненормальные режимы аккумуляторной части. При превышении допустимой нагрузки электронные цепи ограничивают продолжительность работы или отключают выход. Контроль батарей предотвращает чрезмерный разряд и нарушение штатного режима заряда.

Индикация и интерфейсы

LCD-дисплей служит для контроля режима работы ИБП. На панели отображаются параметры сети, выхода, батарей и нагрузки. Звуковая сигнализация сопровождает переход на резерв и аварийные состояния. Для взаимодействия с вычислительными системами предусмотрены интерфейсы:

• USB обеспечивает обмен эксплуатационными данными с компьютером или сервером,
• RS-232 применяется для последовательного соединения с системой мониторинга,
• сетевой контроль может быть организован через совместимые средства удаленного управления.

Внутренняя батарейная сборка обеспечивает автономную работу в течение времени, зависящего от мощности нагрузки и состояния аккумуляторов. При расчете автономности учитывают суммарное потребление устройств, коэффициент загрузки, температуру, возраст батарей и потери преобразования. Снижение остаточной емкости аккумуляторов уменьшает продолжительность резервного питания, поэтому их состояние требует периодического контроля.

Области применения

Модель используется в системах, где требуется непрерывное синусоидальное питание без паузы переключения:

• коммутаторы, маршрутизаторы и шлюзы,
• контроллеры автоматизации и диспетчеризации,
• измерительные комплексы и лабораторные стенды,
• локальные системы управления технологическими процессами.

Таким образом, ExeGate PowerExpert TL-1000 является источником бесперебойного питания On-line мощностью 1000 ВА/1000 Вт, рассчитанным на оборудование, для которого критичны непрерывность и стабильность электроснабжения. Двойное преобразование, нулевое время перехода на аккумуляторы, синусоидальная форма выходного напряжения, встроенная батарейная система, LCD-индикация и коммуникационные интерфейсы позволяют использовать устройство в компьютерных, сетевых и промышленных системах. При эксплуатации учитывают фактическую нагрузку, условия охлаждения и состояние аккумуляторов. Компания «Олниса» осуществляет поставку ExeGate PowerExpert TL-1000 и другого промышленного оборудования для предприятий и технических организаций.
