Электрический тестер Fluke T6-1000 PRO для точных измерений и обслуживания оборудования

Fluke T6-1000 PRO представляет собой тестер для проверки параметров силовых и распределительных цепей. Прибор измеряет переменное и постоянное напряжение, переменный ток, сопротивление и частоту, а также контролирует целостность соединений. Ключевая особенность модели — технология FieldSense, позволяющая определять переменное напряжение и ток без прямого контакта щупа с токоведущей частью. Такое решение упрощает диагностику и электрооборудовании.

Принцип работы FieldSense

При обычном измерении напряжения прибор подключается к цепи щупами. В T6-1000 PRO для контроля переменного напряжения применяется открытая измерительная вилка. Проводник размещается в ее рабочей зоне и прибор определяет величину относительно опорного потенциала. Для корректного результата используется связь с землей через контакт пользователя либо заземление. Магнитное поле проводника применяется для определения переменного тока без разрыва цепи. К основным измерительным возможностям относятся:

• переменное напряжение FieldSense до 1000 В,
• переменный ток открытой вилкой до 200 А,
• контактное измерение переменного и постоянного напряжения до 1000 В,
• измерение сопротивления до 100 кОм,
• контроль частоты переменного сигнала,
• проверка целостности электрической цепи.

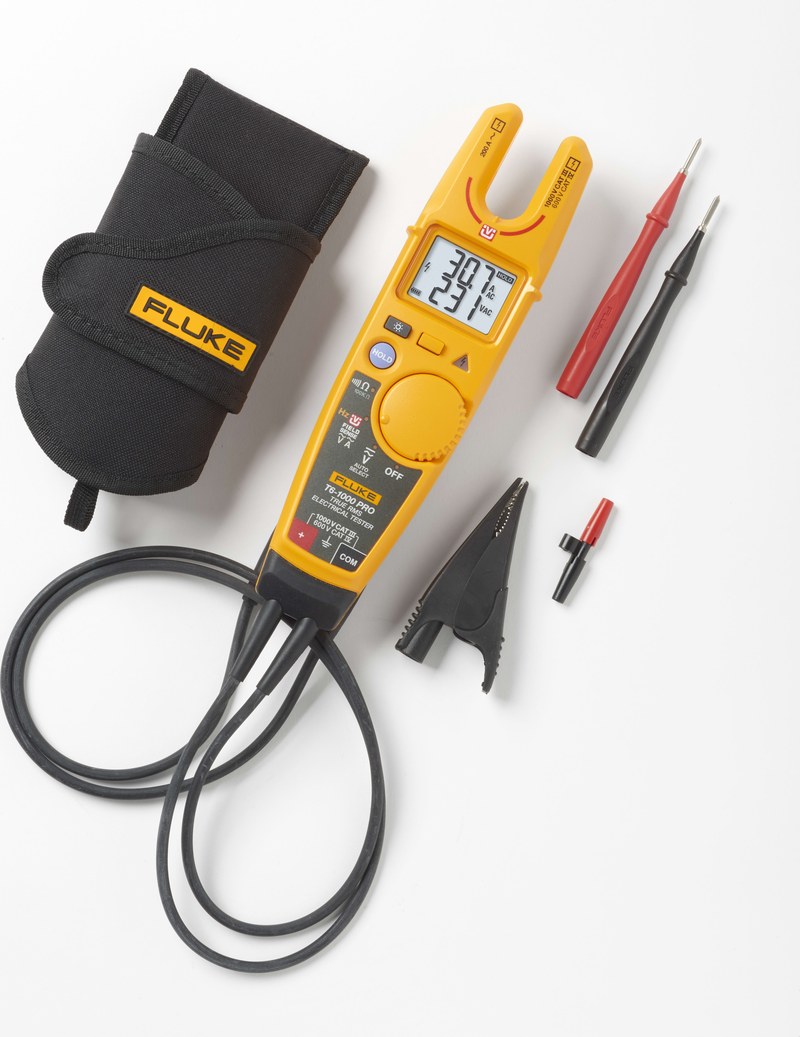

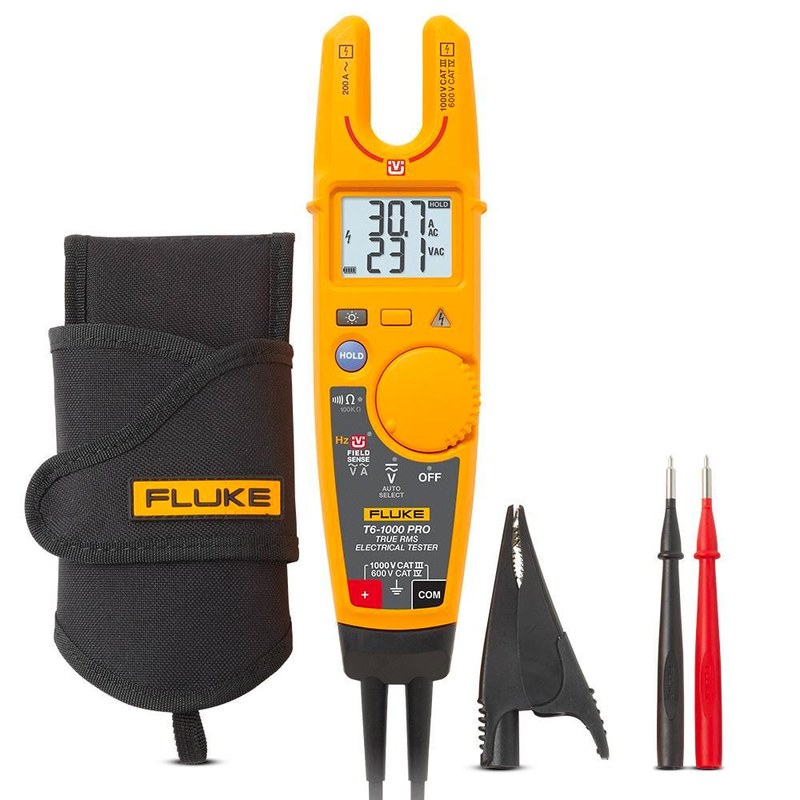

Конструкция и измерительная вилка

Открытый токовый датчик не имеет подвижной губки. Для измерения достаточно ввести одиночный проводник в рабочую область вилки. Это удобно при плотной укладке проводов и проверке клеммных рядов. Внутри вилки должен находиться один проводник, поскольку размещение прямого и обратного проводов вызывает компенсацию магнитных полей. Корпус объединяет вилку, дисплей, органы выбора функций и разъемы для щупов. Компоновка рассчитана на работу одной рукой. Подсветка дисплея облегчает работу в шкафах. Щупы применяются для операций, требующих прямого электрического контакта. Основные конструктивные особенности:

• открытая вилка для измерения тока без размыкания цепи,
• FieldSense для контроля переменного напряжения без касания щупом токоведущей части,
• контактные входы для традиционных измерений,
• компактный корпус для работы в ограниченном пространстве,
• дисплей для отображения измеренных значений,
• переключение режимов органами управления на корпусе.

Режимы измерения

В режиме FieldSense проводник располагают в центре вилки и обеспечивают опорную связь с землей. Прибор определяет переменное напряжение без прикосновения металлического наконечника щупа к токоведущей части. В том же положении измеряется ток нагрузки, что уменьшает число подключений. Контактный режим применяется для проверки переменного и постоянного напряжения, сопротивления и целостности цепи. Сопротивление измеряют на обесточенном участке. Способ используется для соединения с контрольными точками и подтверждения результата. Последовательность работы включает:

• выбор требуемой измерительной функции,
• проверку состояния корпуса и измерительных проводов,
• размещение проводника в вилке либо подключение щупов,
• обеспечение опорной связи при использовании FieldSense,
• считывание результата после стабилизации показаний,
• удаление прибора из рабочей зоны после проверки.

Электробезопасность

T6-1000 PRO имеет категорийную защиту CAT III 1000 В и CAT IV 600 В. CAT III относится к стационарным распределительным цепям внутри объекта, CAT IV — к участкам ближе к вводу электроснабжения. Категория отражает устойчивость к импульсным перенапряжениям. FieldSense снижает необходимость касания открытой токоведущей точки щупом, но не отменяет требований электробезопасности. Перед измерением учитывают категорию цепи, состояние изоляции, напряжение принадлежностей и требования к средствам индивидуальной защиты. Сопротивление измеряют после отключения питания и устранения остаточного заряда.

Области применения

Fluke T6-1000 PRO используется для сервисных измерений, поиска неисправностей и контроля после монтажа. Открытая вилка удобна при повторяющихся проверках нескольких проводников шкафа или панели. Последовательная оценка напряжения и тока помогает выявлять отсутствие питания, перегрузку линии и ненормальный режим нагрузки. Типовые задачи прибора:

• проверка питающих линий распределительных щитов,
• контроль токовой нагрузки отходящих цепей,
• диагностика электродвигателей и приводов,
• проверка питания промышленной автоматики,
• контроль соединений после монтажа,
• поиск обрывов и проверка целостности проводников,
• контроль напряжения перед выполнением работ.

Таким образом, Fluke T6-1000 PRO предназначен для измерения электрических параметров при обслуживании распределительных, силовых и управляющих цепей. FieldSense и открытая вилка обеспечивают контроль переменного напряжения и тока с меньшим количеством непосредственных подключений, а контактные режимы расширяют возможности диагностики. Прибор рассчитан на профессиональную эксплуатацию, где важны доступ к проводникам, скорость измерений и соблюдение требований категорийной безопасности. Компания «Олниса» осуществляет поставку Fluke T6-1000 PRO как промышленного оборудования для предприятий, эксплуатационных подразделений и электромонтажных организаций.
