Батарея Fluke BP290 для стабильной работы измерительных приборов

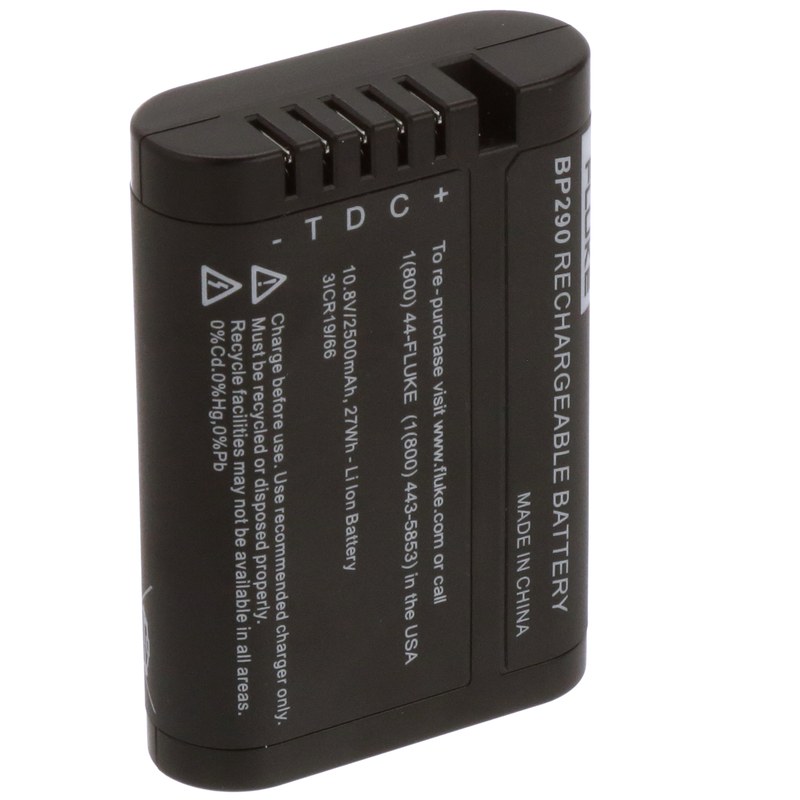

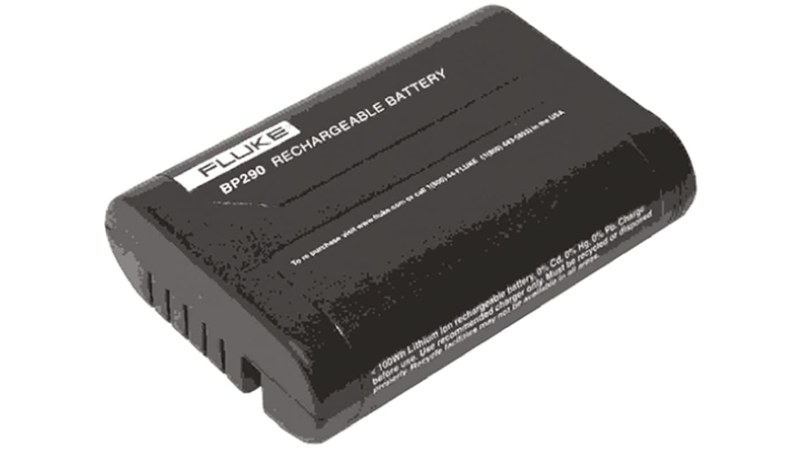

Fluke BP290 — литий-ионный аккумуляторный блок для автономного питания совместимых портативных измерительных приборов Fluke. Он обеспечивает работу оборудования без постоянного подключения к сети при диагностике электроустановок, регистрации сигналов и выездных измерениях. Для эксплуатации существенны электрические параметры, ресурс циклов, совместимость с зарядной системой и аккумуляторным отсеком.
Ключевые характеристики
BP290 используется как штатный источник постоянного тока для совместимых измерительных систем. Энергия через контактную группу поступает во внутренние цепи прибора, питая измерительный тракт, процессор, дисплей, память и интерфейсы. Съёмное исполнение позволяет заменить аккумулятор без вмешательства в электронную часть оборудования. Основные характеристики блока:
- электрохимическая система — литий-ионная,
- номинальное напряжение — 10,8 В,
- номинальная ёмкость — около 2,5 А·ч,
- исполнение — съёмный аккумуляторный модуль,
- назначение — питание совместимых приборов Fluke,
- режим эксплуатации — многократные циклы зарядки и разрядки,
- обслуживание электролита в процессе работы не требуется.
Принцип работы
Внутри модуля размещены литий-ионные элементы, соединённые в конфигурацию, обеспечивающую требуемое рабочее напряжение и энергетический запас. При разряде химическая энергия преобразуется в электрическую, после чего ток поступает в силовую шину прибора. Электроника измерительного оборудования контролирует состояние источника питания и отображает доступный уровень заряда. При подключении предусмотренного зарядного устройства протекает обратный процесс накопления энергии. Алгоритм зарядки ограничивает ток и напряжение, а на завершающей стадии снижает ток. К основным процессам рабочего цикла относятся:
- отдача накопленной энергии при автономном питании прибора,
- контролируемое восстановление заряда,
- изменение напряжения по мере разряда,
- ограничение предельных режимов зарядки и разрядки,
- снижение доступной ёмкости при неблагоприятной температуре,
- постепенное старение ячеек при календарной и циклической эксплуатации.
Конструкция компонента
BP290 выполнен как законченный батарейный модуль с корпусом, контактной группой и внутренним пакетом аккумуляторных элементов. Корпус фиксирует ячейки, изолирует токоведущие части и обеспечивает правильное положение батареи в отсеке прибора. Соединительная зона обеспечивает устойчивый электрический контакт. Модульная конструкция позволяет извлекать источник питания как единый узел, не разбирая измерительную часть устройства. Литий-ионная технология обеспечивает высокую удельную энергоёмкость, важную для переносного оборудования. Одновременно аккумулятор требует защиты от короткого замыкания, чрезмерного нагрева, механического повреждения и некорректной зарядки. Нарушение этих условий ускоряет деградацию ячеек и может привести к прекращению нормальной работы батарейного блока.
Совместимость и правила эксплуатации
BP290 предназначен для совместимых портативных приборов Fluke, включая отдельные исполнения осциллографов ScopeMeter серии 190 II. Перед установкой необходимо удостовериться, что конкретная модификация оборудования рассчитана именно на этот аккумулятор. Совместимость определяется напряжением, контактами, формой корпуса и алгоритмом зарядки. При эксплуатации необходимо соблюдать следующие требования:
- устанавливать блок только в предусмотренный аккумуляторный отсек,
- содержать электрические контакты чистыми и сухими,
- не замыкать выводы металлическими предметами,
- не использовать аккумулятор при повреждении или деформации корпуса,
- выполнять зарядку средствами, предусмотренными для совместимого прибора,
- не подвергать батарею длительному воздействию высокой температуры,
- защищать модуль от ударов, влаги и загрязнения,
- утилизировать изношенный блок по правилам обращения с литий-ионными аккумуляторами.
Таким образом, Fluke BP290 представляет собой специализированный литий-ионный аккумуляторный модуль для совместимых переносных измерительных приборов Fluke. Номинальное напряжение 10,8 В, ёмкость около 2,5 А·ч, съёмное исполнение и возможность многократной зарядки обеспечивают применение блока в мобильных диагностических комплексах. Ресурс блока зависит от корректной зарядки, температуры, состояния корпуса и контроля автономности. Компания «Олниса» осуществляет поставку Fluke BP290 и другого промышленного оборудования предприятиям и организациям.
