Модуль Grundfos MI 301 — мобильный доступ к параметрам оборудования

Grundfos MI 301 представляет собой мобильный коммуникационный интерфейс, предназначенный для обмена данными между совместимым оборудованием Grundfos и смартфоном или планшетом с программной средой Grundfos GO. Устройство применяется при вводе насосных установок в эксплуатацию, контроле текущих параметров, изменении доступных настроек и диагностике рабочих состояний. Его задача состоит не в непосредственном управлении силовой частью привода, а в организации канала связи между мобильным терминалом и электроникой насоса, контроллера либо другого поддерживаемого устройства. Такой подход позволяет выполнять сервисные операции непосредственно возле оборудования без отдельного стационарного пульта.

Схема взаимодействия

MI 301 работает как промежуточный коммуникационный модуль. Со стороны мобильного устройства обмен выполняется по Bluetooth, а связь с совместимым оборудованием Grundfos осуществляется через предусмотренный изготовителем радиоканал или инфракрасный интерфейс. Конкретный способ определяется типом подключаемого изделия и его электронной архитектурой. После установления соединения приложение получает доступ к тем параметрам и функциям, которые поддерживаются конкретной моделью. Типовая схема обмена включает:

• смартфон или планшет с приложением Grundfos GO,
• интерфейс Grundfos MI 301,
• Bluetooth-соединение между мобильным устройством и MI 301,
• радио- или инфракрасный канал между MI 301 и оборудованием,
• электронный блок изделия, передающий данные и принимающий разрешенные команды.

Технические характеристики и конструкция

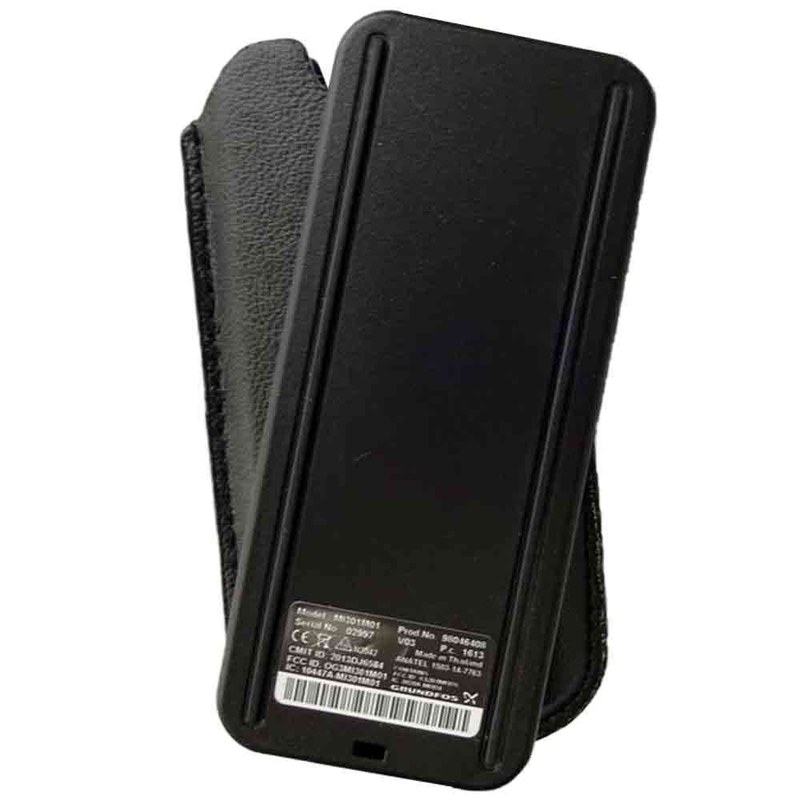

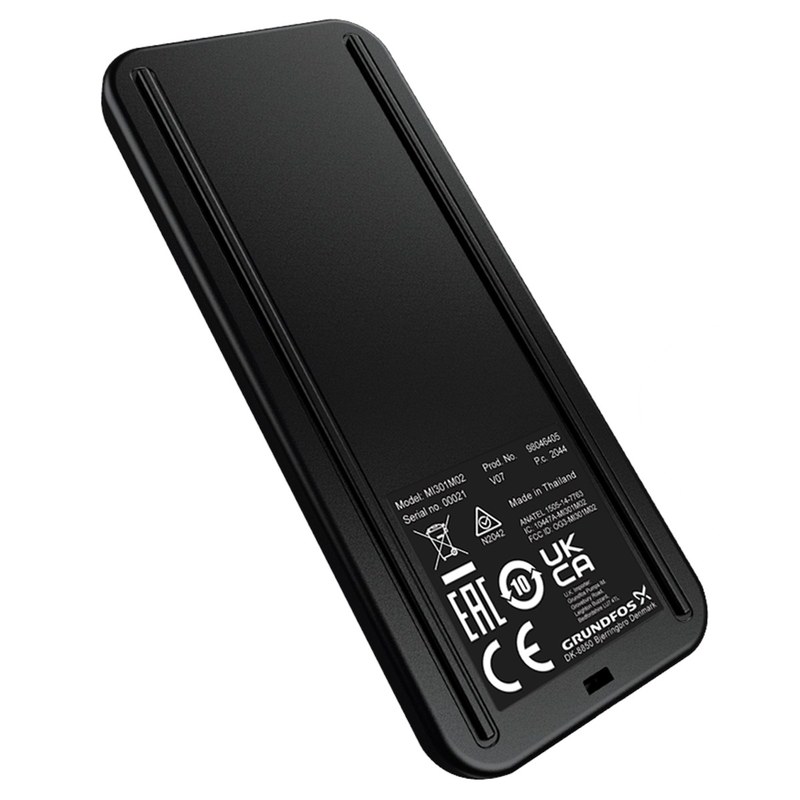

MI 301 выполнен как переносное автономное устройство для работы непосредственно в зоне размещения насосного оборудования. Внутри корпуса размещены коммуникационная электроника, беспроводные модули, встроенный перезаряжаемый аккумулятор и элементы индикации состояния. Такое исполнение позволяет многократно использовать интерфейс на разных совместимых установках без постоянного подключения к внешнему источнику питания. К основным техническим особенностям относятся:

• беспроводное соединение с мобильным терминалом,
• работа совместно с программной платформой Grundfos GO,
• обмен данными с оборудованием через радио- или инфракрасный интерфейс,
• автономное питание от встроенного аккумулятора,
• переносное исполнение для наладочных и диагностических операций,
• передача параметров состояния и диагностических сообщений,
• доступ к настройкам, реализованным в конкретном подключенном изделии.

Принцип работы

После активации MI 301 оператор устанавливает Bluetooth-соединение с мобильным устройством и запускает поиск поддерживаемого оборудования. При использовании инфракрасного канала интерфейс ориентируют в сторону приемопередающего окна изделия, поскольку такой способ требует прямой оптической видимости. При радиосвязи жесткая ориентация не нужна, однако устойчивость обмена зависит от расстояния, экранирующих конструкций и электромагнитной обстановки. Полученные от насоса или контроллера данные отображаются в приложении. В зависимости от функциональности оборудования могут быть доступны текущий режим, рабочие значения, состояние входов и выходов, предупреждения, аварийные сообщения, идентификационные сведения и конфигурационные параметры. Изменение настроек производится через мобильный интерфейс с передачей команды в электронный блок. MI 301 выступает коммуникационным шлюзом и не заменяет внутренние алгоритмы регулирования.

Функциональные возможности

Набор операций определяется возможностями подключенного изделия и его программной конфигурацией. Интерфейс обеспечивает транспорт данных, а перечень доступных команд формируется электроникой насоса или контроллера. В типовых системах через MI 301 доступны:

• считывание текущего эксплуатационного состояния,
• просмотр измеряемых и расчетных параметров,
• контроль активных предупреждений и аварий,
• сброс разрешенных сообщений после устранения причины,
• изменение доступных уставок и режимов регулирования,
• проверка идентификационных данных оборудования,
• просмотр служебной информации через Grundfos GO,
• фиксация рабочих параметров для дальнейшего анализа.

Эксплуатационные требования

При работе с MI 301 необходимо учитывать ограничения радиоканала и инфракрасной связи. Металлические ограждения, шкафы, железобетонные конструкции и источники электромагнитных помех способны уменьшать устойчивость соединения. Для инфракрасного режима требуется направить устройство на приемное окно и исключить препятствия между передатчиком и приемником. Если соединение не устанавливается, проверяют заряд интерфейса, активность Bluetooth, совместимость оборудования, выбранный способ связи и доступность требуемой функции.

Таким образом, Grundfos MI 301 является специализированным мобильным интерфейсом для локальной связи с совместимым насосным оборудованием и электронными системами Grundfos. Он обеспечивает передачу эксплуатационных данных, доступ к диагностике и изменение разрешенных параметров через мобильное устройство, сохраняя внутреннюю логику управления за контроллером оборудования. Беспроводной обмен сокращает зависимость от стационарных панелей и упрощает работу непосредственно на объекте. Компания «Олниса» осуществляет поставку Grundfos MI 301 и другого промышленного оборудования для инженерных и технологических систем.
