Торцевое уплотнение Grundfos HUUV: конструкция, характеристики и применение

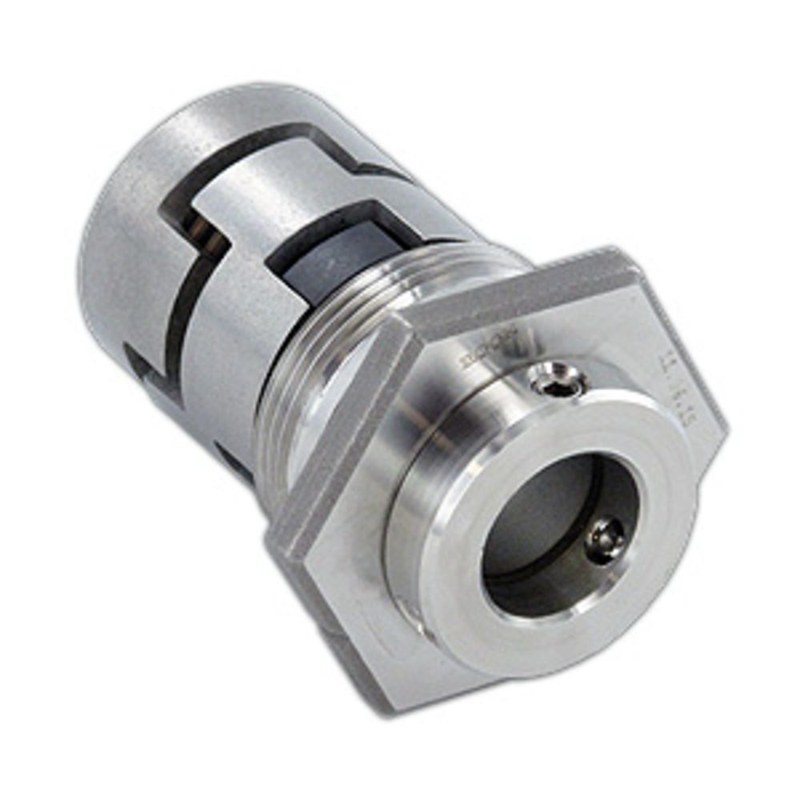

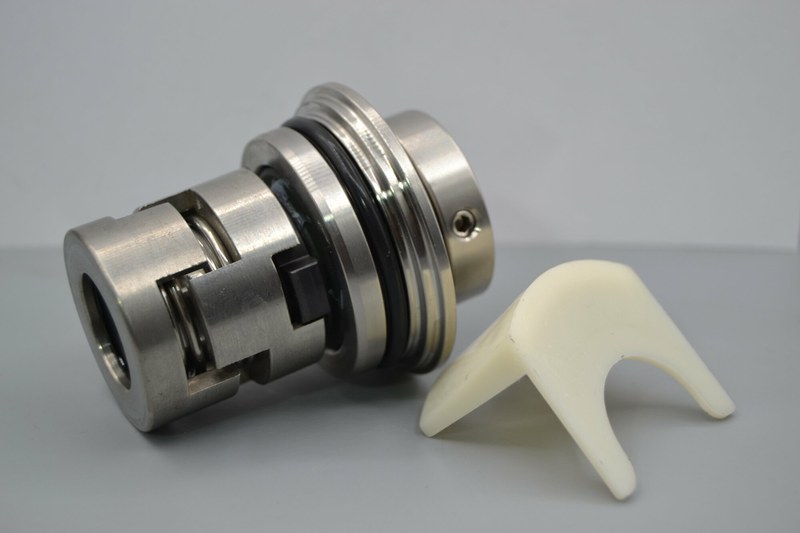

Grundfos HUUV представляет собой исполнение торцевого уплотнения вала, предназначенного для герметизации зоны выхода вращающегося вала из корпуса насоса. Узел ограничивает утечку перекачиваемой среды и сохраняет работоспособность гидравлической части. Для промышленного оборудования состояние уплотнения напрямую связано с надёжностью насоса, поскольку нарушение герметичности вызывает потери среды и ускоряет износ сопряжённых деталей. Код HUUV указывает на конструктивную схему и материалы рабочих элементов. При инженерной оценке учитывают давление, температуру, частоту вращения, свойства жидкости и совместимость среды с материалами торцевой пары и эластомеров. Такое исполнение штатно используется как сменный герметизирующий узел в насосах соответствующей конструкции Grundfos.

Принцип работы

Торцевое уплотнение формирует контакт между вращающимся и неподвижным кольцами. Одно кольцо связано с валом, второе фиксировано относительно корпуса. Притёртые поверхности прижимаются друг к другу по оси. Между ними сохраняется тонкая плёнка жидкости, снижающая трение и отводящая тепло. Поэтому длительная сухая работа для узла недопустима. Ключевые функции HUUV включают:

• герметизацию зоны прохода вала через корпус,
• ограничение утечки рабочей жидкости,
• компенсацию малых осевых перемещений,
• поддержание контакта торцевых поверхностей,
• сохранение герметичности при изменении рабочего режима.

Конструктивные особенности

Первая буква H обозначает тип торцевого уплотнения с уравновешенной конструкцией и вторичными уплотняющими элементами. Узел включает вращающееся и неподвижное кольца, элементы осевого поджатия, эластомерные детали и посадочные поверхности. Нарушение плоскостности, загрязнение или повреждение контактной зоны повышают нагрев и утечку. Осевое поджатие формирует контакт колец до пуска, а при работе на пару воздействуют давление жидкости, трение и тепловая нагрузка. Основные конструктивные признаки:

• торцевой принцип герметизации вращающегося вала,
• уравновешенная схема уплотнения,
• две точно обработанные контактные поверхности,
• осевое поджатие рабочей пары,
• вторичная герметизация эластомерными элементами,

• компенсация эксплуатационных микроперемещений.

Материалы пары HUUV

Две буквы U в коде указывают на применение карбида вольфрама для обеих контактных поверхностей. Твёрдая пара отличается высокой стойкостью к абразивному износу и контактным нагрузкам, поэтому используется там, где требуется повышенная механическая стойкость. Карбид вольфрама сохраняет геометрию при длительной работе, но требует полноценного смачивания. При исчезновении жидкостной плёнки тепло от трения быстро концентрируется на контактных поверхностях и сокращает ресурс. Для материала торцевой пары характерны:

• высокая твёрдость,
• стойкость к истиранию,
• устойчивость к контактным нагрузкам,
• сохранение рабочей геометрии,
• пригодность для продолжительной эксплуатации при жидкостной смазке.

Рабочие параметры и факторы ресурса

Предельные параметры HUUV зависят от модели насоса, диаметра вала и условий установки. Одинаковая кодировка материалов может применяться в узлах разных типоразмеров, поэтому рабочие ограничения определяют для конкретного агрегата. Основные контролируемые параметры:

• давление в зоне торцевого уплотнения,
• температура перекачиваемой среды,
• частота вращения вала,
• вязкость и химический состав жидкости,
• содержание механических включений,
• вибрация и радиальное биение,
• условия охлаждения контактной пары,
• частота пусков и остановок.

Ресурс снижают сухой ход, кавитация, чрезмерная вибрация, перекос вала, изношенные подшипники и загрязнение контактной зоны. Эти факторы нарушают жидкостную плёнку или создают циклическую нагрузку на торцевую пару.

Области применения

HUUV применяют в насосных системах, где необходимы износостойкая торцевая пара и вторичные элементы из FKM. Конкретная применимость зависит от конструкции насоса и совместимости материалов с жидкостью. Типичные направления применения:

• системы технического водоснабжения,
• промышленные циркуляционные контуры,
• насосные установки повышения давления,
• технологические линии с допустимыми для FKM средами,
• оборудование с повышенными требованиями к стойкости пары трения,
• насосные агрегаты с переменными рабочими режимами.

Таким образом, Grundfos HUUV представляет собой торцевое уплотнение с уравновешенной конструкцией, контактной парой из карбида вольфрама и вторичными элементами из FKM. Исполнение рассчитано на стабильную герметизацию вала при соблюдении параметров конкретного насоса. Ресурс определяется наличием жидкостной смазки, состоянием вала и подшипников, уровнем вибрации, качеством монтажа и совместимостью материалов с рабочей средой. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих, включая компоненты Grundfos для насосных систем. Поставка через «Олниса» позволяет обеспечивать ремонтные и эксплуатационные потребности предприятий узлами промышленного назначения.
