Циркуляционный насос UPS 65-180 Grundfos: особенности и преимущества

Grundfos UPS 65-180 относится к циркуляционным насосам с мокрым ротором, применяемым для принудительного перемещения теплоносителя в замкнутых контурах. Его применяют в отоплении, теплоснабжении, кондиционировании и технологических контурах, где требуется устойчивый расход при преодолении сопротивления сети. Ротор и подшипники находятся в контакте с рабочей средой, поэтому отдельное торцевое уплотнение вала не требуется. Насос монтируется в трубопровод и рассчитан на продолжительную работу при соблюдении допустимых параметров среды и электропитания.

Принцип работы и гидравлика

Электродвигатель вращает рабочее колесо, которое передает жидкости механическую энергию. Поток поступает в центральную область колеса, ускоряется лопатками и направляется к периферии. В корпусе часть скоростной энергии преобразуется в давление. Насос компенсирует потери напора в трубах, арматуре, теплообменниках и других элементах контура. Рабочая точка определяется пересечением характеристики агрегата с характеристикой сети, поэтому фактические расход и напор зависят от сопротивления конкретной системы. К основным параметрам и признакам исполнения относятся:

• циркуляционная конструкция с мокрым ротором,
• фланцевое присоединение к трубопроводу,
• присоединительный размер DN 65,
• напорная характеристика типоразмера до порядка 18 м водяного столба,
• три ступени частоты вращения,
• работа с водой и совместимыми теплоносителями,
• смазывание и охлаждение роторного узла перекачиваемой жидкостью,
• горизонтальное положение вала при штатном монтаже.

Три скорости позволяют дискретно изменять напорно-расходную характеристику. Снижение ступени уменьшает напор, расход и электрическую нагрузку, позволяя согласовать насос с сопротивлением контура. Выбор ступени должен выполняться по расчетной рабочей точке, а не только по требуемому расходу. При оценке гидравлического режима учитывают:

• расчетный расход теплоносителя,
• суммарные потери давления в расчетном кольце,
• температуру, плотность и вязкость среды,
• давление в системе,
• минимальное давление на всасывании,
• сопротивление регулирующей и запорной арматуры,
• условия удаления воздуха из трубопровода.

Конструктивное исполнение

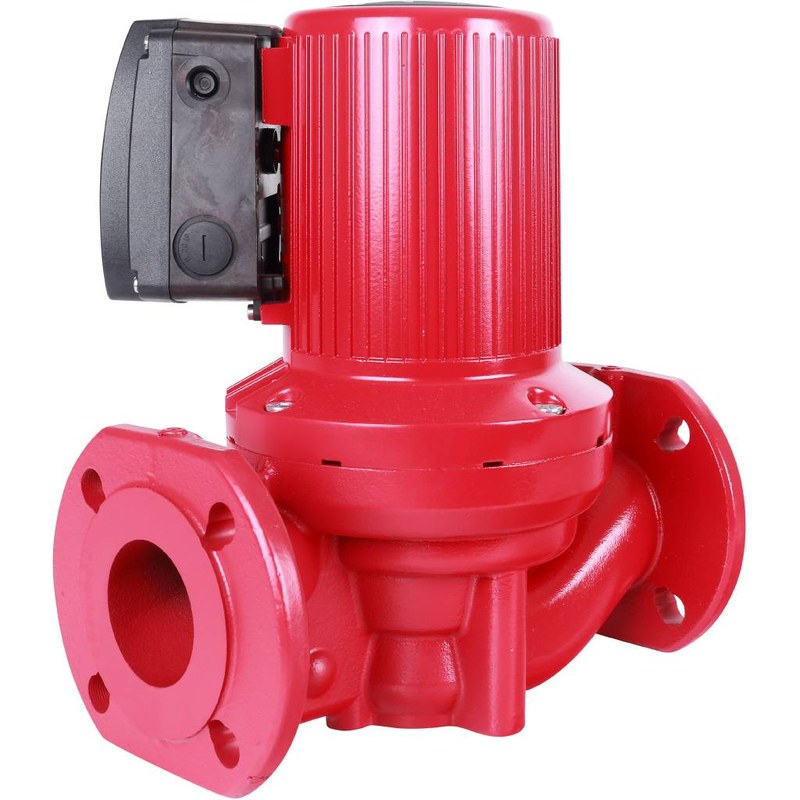

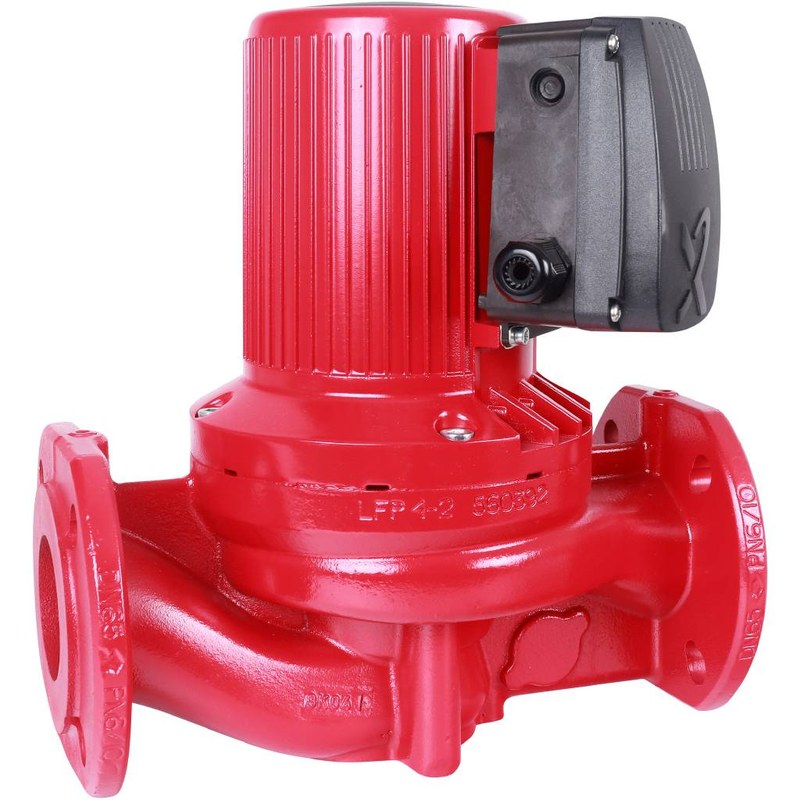

Основные узлы Grundfos UPS 65-180 — гидравлический корпус, рабочее колесо, ротор, подшипники, статор, разделительная гильза и клеммная коробка. В конструкции мокрого ротора вращающийся узел омывается теплоносителем, а электрическая часть статора отделена герметичной гильзой. Такая компоновка исключает традиционное динамическое уплотнение между насосной и моторной частями. Жидкость одновременно участвует в охлаждении и смазывании подшипников, поэтому работа без заполнения корпуса недопустима. Фланцевые патрубки рассчитаны на жесткое соединение с ответными фланцами трубопровода. При монтаже нельзя передавать на корпус усилия, возникающие из-за несоосности труб. Направление потока задается стрелкой на корпусе. Вал двигателя располагают горизонтально, чтобы обеспечить расчетные условия работы роторного узла. Клеммную коробку ориентируют так, чтобы сохранялся доступ к электрическим соединениям и исключалось попадание воды.

Электропитание и управление

Параметры питающей сети должны соответствовать конкретному электрическому исполнению насоса. Переключение скоростей изменяет частоту вращения и положение рабочей характеристики. Все операции в клеммной коробке проводят только после снятия напряжения. Защитная аппаратура выбирается с учетом номинальных электрических параметров двигателя и схемы подключения. Для электрической части обязательны:

• соответствие напряжения паспортным данным,
• правильное подключение фаз в трехфазном исполнении,
• наличие защитного заземления,
• защита цепи от короткого замыкания и перегрузки,
• надежная фиксация проводников в клеммах,
• контроль потребляемого тока после пуска,
• отключение питания перед техническими работами.

Монтаж и ввод в работу

До установки трубопровод очищают от окалины, сварочных остатков и твердых загрязнений. Агрегат размещают в точке, обеспечивающей заполнение жидкостью и удаление воздуха. Перед пуском проверяют состояние фланцевых соединений, направление потока и электрическое подключение. Сухой запуск не допускается, поскольку отсутствие жидкости ухудшает охлаждение и смазывание подшипников. Основные операции ввода выполняют в следующем порядке:

• контроль соосности и затяжки фланцев,
• заполнение контура теплоносителем,
• удаление воздуха,
• проверка герметичности соединений,
• проверка электрической схемы,
• запуск на выбранной ступени,
• контроль шумов, вибрации и тока,
• проверка соответствия режима расчетным параметрам.

Области применения

Насос используется там, где требуется принудительная циркуляция значительного объема теплоносителя:

• системы отопления зданий,
• тепловые пункты,
• котельные контуры,
• распределительные сети теплоснабжения,
• водяные системы кондиционирования,
• контуры охлаждения технологического оборудования,
• технологические линии с совместимой рабочей средой.

Таким образом, Grundfos UPS 65-180 — фланцевый циркуляционный насос с мокрым ротором для инженерных контуров, требующих устойчивого перемещения теплоносителя. Трехступенчатое регулирование позволяет изменять гидравлическую характеристику без внешнего частотного преобразователя. Эксплуатация зависит от выбора рабочей точки, горизонтального положения вала, достаточного давления на входе и правильного электроподключения. Соблюдение этих условий снижает риск кавитации, перегрева и ускоренного износа. «Олниса» — поставщик промышленного оборудования.
