Гидроаккумулятор для Grundfos MQ: надежная поддержка давления в системе

Гидроаккумулятор Grundfos MQ является встроенным элементом гидравлической стабилизации насосной станции. Он компенсирует кратковременные изменения расхода и давления. При закрытии водоразборной арматуры упругий газовый объём принимает часть жидкости и снижает интенсивность переходных процессов. При небольшом расходе накопленная энергия используется для поддержания давления без немедленного включения электродвигателя.

Принцип работы

Работа гидроаккумулятора основана на сжимаемости газовой среды. Вода, поступающая под давлением, воздействует на эластичный разделительный элемент; газовая полость при этом сжимается и аккумулирует энергию. После остановки насоса или возникновения небольшого расхода давление газа вытесняет часть жидкости обратно в напорную магистраль. При последующем снижении давления автоматика запускает насос. Последовательность рабочего цикла включает:

• заполнение напорной части водой после запуска,
• повышение давления до рабочего уровня,
• сжатие газовой полости гидроаккумулятора,
• остановку насоса при отсутствии требуемого расхода,
• отдачу небольшого объёма воды при последующем водоразборе,
• повторный запуск по сигналам встроенной системы управления.

Конструкция

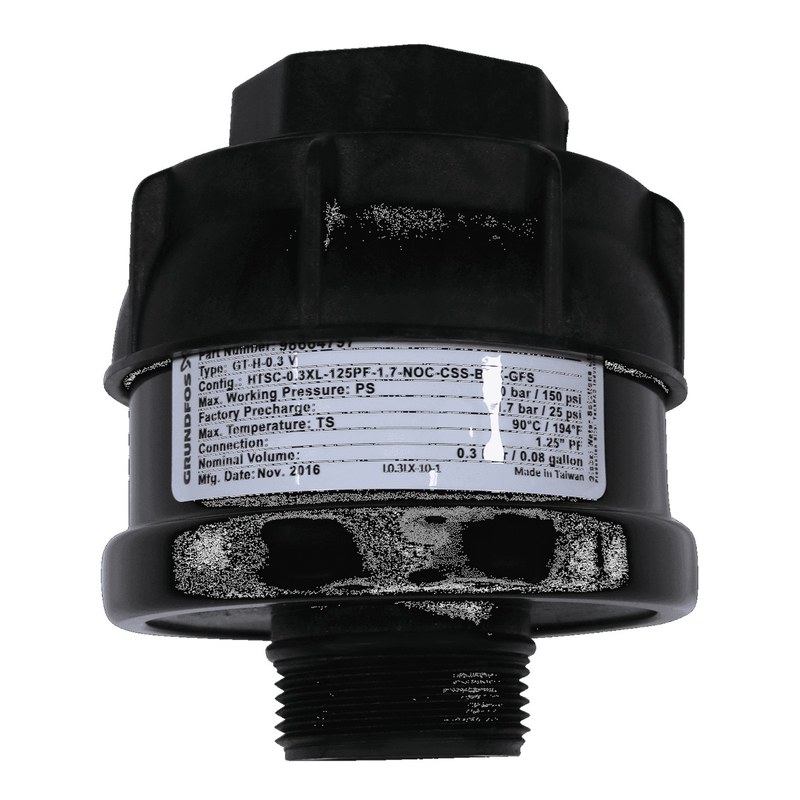

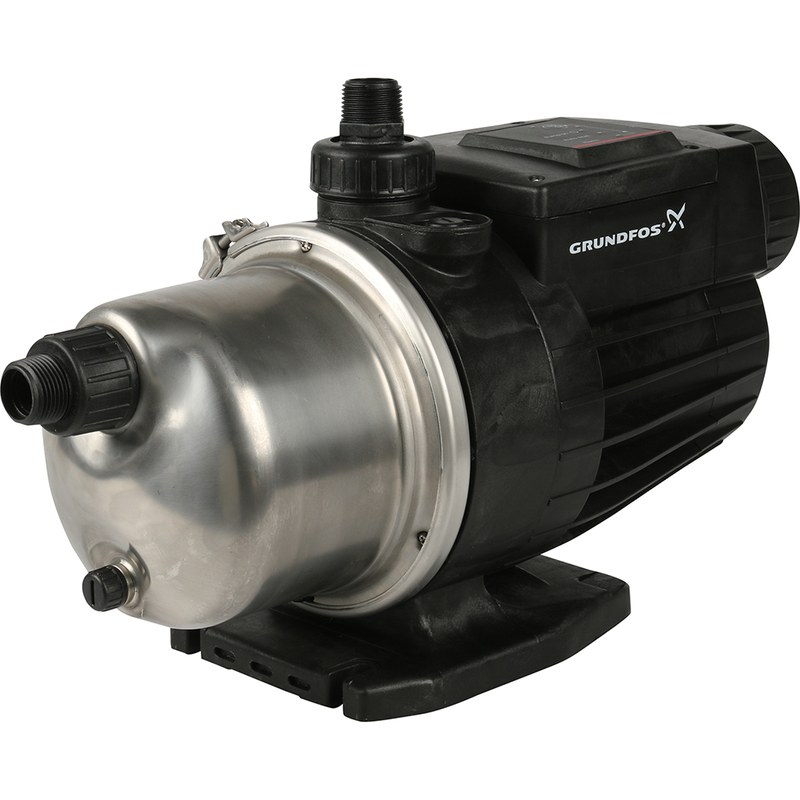

Гидроаккумулятор MQ интегрирован в общий корпус насосной установки, что уменьшает внешние габариты и сокращает число монтажных соединений. Внутренний объём разделён на водяную и газовую части эластичным элементом. Газовая камера создаёт упругий противодавящий объём, а жидкостная часть соединена с напорным трактом станции. Узел работает как часть единой гидромеханической и электронной системы. К конструктивным особенностям относятся:

• компактное размещение внутри станции,
• гидравлическая связь с напорным трактом,
• разделение газа и воды эластичным элементом,
• отсутствие необходимости во внешнем баке для базовой работы MQ,
• минимизация дополнительных трубных соединений,
• совместная работа с датчиками расхода и давления.

Влияние на пусковой режим

Если насос включается при каждом минимальном открытии крана, количество циклов быстро увеличивается. Небольшой гидроаккумулятор позволяет покрыть кратковременный расход без мгновенного запуска, если потребность укладывается в его полезный гидравлический объём. Практический эффект выражается в следующем:

• сокращается число стартов при импульсном водоразборе,
• уменьшается нагрузка на двигатель и коммутационные элементы,
• снижается вероятность частого циклического переключения,
• стабилизируется давление после открытия крана,
• повышается согласованность работы гидравлики и автоматики.

Давление газовой полости

Рабочие свойства гидроаккумулятора зависят от состояния газовой части. При недостаточном давлении уменьшается полезный упругий объём. При чрезмерной предварительной зарядке водяная полость принимает слишком малый объём жидкости. Состояние газовой части оценивают по регламенту конкретного исполнения. При проверке учитывают:

• отсутствие давления воды со стороны системы при измерении,
• соответствие предварительной зарядки эксплуатационным требованиям,
• отсутствие утечек через клапанные и соединительные элементы,
• стабильность давления после контрольной выдержки,
• отсутствие признаков повреждения разделительного элемента.

Эксплуатация в системе

Встроенный гидроаккумулятор Grundfos MQ не является полноценной заменой отдельному баку большой ёмкости, если проектом требуется значительный запас воды или длительные интервалы между включениями насоса. При необходимости большего буферного объёма внешний гидроаккумулятор применяют при условии корректного гидравлического расчёта. При эксплуатации необходимо контролировать:

• герметичность напорной магистрали,
• исправность обратной арматуры,
• корректность пуска и останова станции,
• отсутствие непрерывного циклирования,
• состояние соединений и встроенных элементов,
• соответствие режима фактическому водопотреблению.

Таким образом, гидроаккумулятор Grundfos MQ выполняет функцию компактного гидропневматического буфера, стабилизирующего давление и уменьшающего количество ненужных пусков насосного агрегата. Его эффективность зависит от газовой полости, герметичности и работы автоматики. Оценивать узел следует совместно с насосом, обратной арматурой и датчиками, поскольку неисправность любого из этих компонентов способна изменить цикличность станции. Исправный узел обеспечивает предсказуемую работу станции при переменном водоразборе и ограничивает избыточную частоту включений насоса в сети. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos и компонентов для инженерных систем водоснабжения.
