Устройство защитного отключения Hager 40A: надежное решение для защиты электрических цепей

Устройство защитного отключения Hager с номинальным током 40 А предназначено для автоматического размыкания электрической цепи при возникновении дифференциального тока, свидетельствующего об утечке на землю или прохождении части тока по непредусмотренному пути. Номинал 40 А характеризует длительный ток, который контакты способны проводить в установленных условиях без недопустимого нагрева.

Технические характеристики

При проектировании учитывают число полюсов, тип чувствительности, номинальный отключающий дифференциальный ток и параметры питающей сети. Ключевые характеристики включают:

• номинальный ток силовой цепи 40 А,
• двухполюсное или четырехполюсное исполнение,
• уставку дифференциального тока, определяемую модификацией,
• тип чувствительности AC, A или другой, предусмотренный серией,
• рабочее напряжение, соответствующее схеме электроснабжения,
• частоту сети согласно характеристикам аппарата,
• монтаж на стандартную DIN-рейку,
• ручное управление контактной системой,
• наличие тестовой цепи для проверки отключения.

Для дополнительной защиты человека широко применяется уставка 30 мА. Более высокие значения могут использоваться в противопожарных схемах и при построении селективной защиты.

Принцип действия

Работа УЗО основана на сравнении токов, протекающих по активным проводникам защищаемой цепи. Фазные и нейтральный проводники проходят через суммирующий трансформатор. В нормальном режиме ток, поступающий к нагрузке, возвращается по рабочему проводнику, поэтому результирующий магнитный поток в сердечнике практически равен нулю. При повреждении изоляции или появлении иного пути утечки часть тока перестает возвращаться через измерительный контур. Возникающий остаточный ток создает магнитный поток в дифференциальном трансформаторе. После достижения порогового значения измерительный узел воздействует на расцепляющий механизм, который размыкает главные контакты. Последовательность работы включает:

• контроль токового баланса рабочих проводников,
• возникновение остаточного потока при утечке,
• формирование сигнала измерительным узлом,
• воздействие на расцепляющий механизм,
• размыкание силовых контактов,
• отключение защищаемой части цепи.

Конструктивные особенности

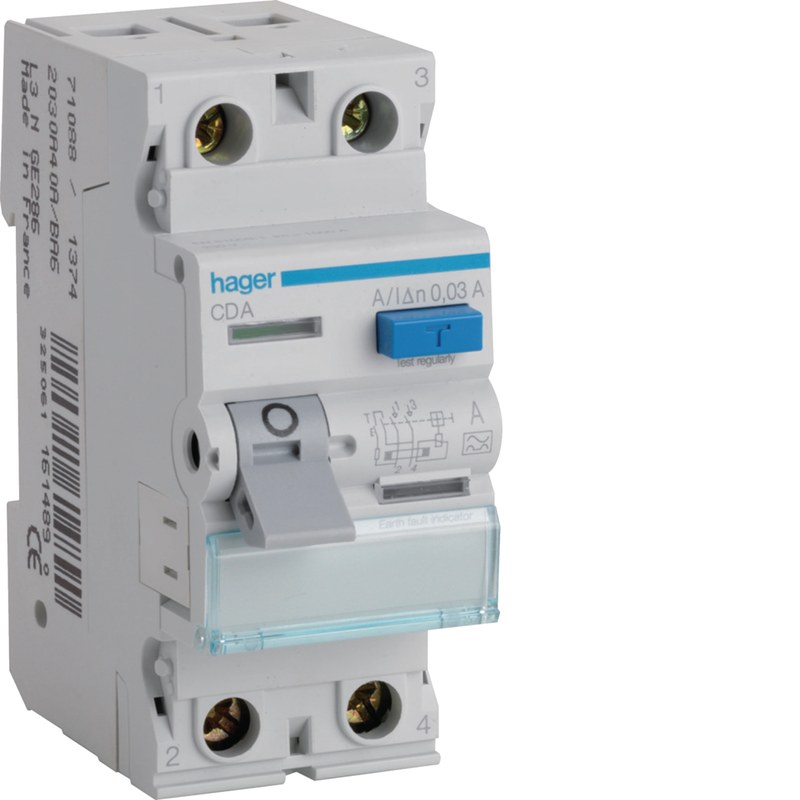

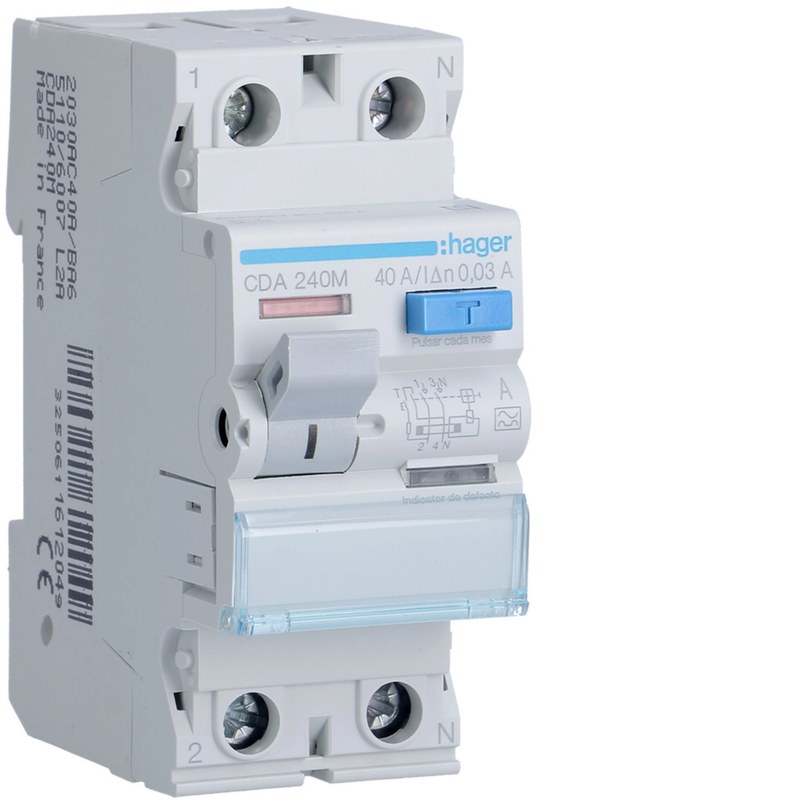

УЗО Hager 40 А выполняется в модульном корпусе для установки в распределительном щите. Внутри размещены токоведущие элементы, контактная система, дифференциальный трансформатор, исполнительный механизм, пружинный привод и тестовая цепь. Клеммы рассчитаны на присоединение проводников допустимого сечения с нормированным моментом затяжки. Недостаточная затяжка повышает переходное сопротивление и вызывает локальный нагрев, а чрезмерное усилие способно повредить контактный узел. На лицевой панели располагаются рукоятка управления, маркировка параметров и кнопка Test. Контрольная цепь создает искусственный дисбаланс токов и позволяет проверить способность аппарата выполнить защитное отключение при наличии питающего напряжения. Тип УЗО определяет форму остаточного тока, которую аппарат способен распознавать. Исполнение AC реагирует на синусоидальный переменный дифференциальный ток. Тип A дополнительно предназначен для обнаружения пульсирующего постоянного остаточного тока, возможного в цепях с электронными блоками питания, регуляторами и полупроводниковыми преобразователями.

Координация защиты

Номинал 40 А не означает отключение УЗО при превышении этого тока. Защиту от перегрузки и короткого замыкания обеспечивает автоматический выключатель или предохранитель. Основные требования к схеме:

• номинальный ток УЗО не должен быть ниже расчетного тока линии,
• УЗО должно быть защищено от сверхтоков согласованным аппаратом,
• нейтраль после УЗО не должна соединяться с нейтралью другой группы,
• защитный проводник PE не используется как рабочий проводник измерительного контура,
• все активные проводники одной цепи должны проходить через одно УЗО,
• естественные токи утечки должны оставаться ниже порога срабатывания,
• схема заземления должна соответствовать проекту электроустановки.

Области применения

УЗО Hager 40 А применяют в распределительных устройствах, где требуется обнаружение тока утечки и автоматическое отключение поврежденной цепи. Наиболее характерные области:

• групповые розеточные линии,
• цепи оборудования во влажных помещениях,
• линии бытовых и технологических электроприемников,
• локальные распределительные щиты,
• однофазные и трехфазные сети при соответствующем числе полюсов,
• группы с дополнительной защитой от поражения электрическим током,
• вводные участки при согласованной селективности аппаратов.

Таким образом, УЗО Hager 40 А представляет собой модульный аппарат дифференциальной защиты, предназначенный для контроля токового баланса и отключения цепи при возникновении утечки. Корректная работа обеспечивается согласованием номинального тока с нагрузкой, правильным выбором уставки и типа чувствительности, применением отдельной защиты от сверхтоков и соблюдением схемы подключения. Эти условия обеспечивают применение устройства в системах распределения электроэнергии. Компания «Олниса» осуществляет поставку промышленного оборудования, включая аппараты защиты и распределения Hager, для электротехнических систем различного назначения.
