Термостатический клапан ESBE VTA372 для систем горячего водоснабжения

ESBE VTA372 относится к термостатическим смесительным клапанам для автоматического поддержания заданной температуры воды. Устройство объединяет горячий и холодный потоки и изменяет их соотношение при колебаниях температуры или гидравлических условий. Регулирование выполняется автономно, без электропривода и внешнего контроллера, за счет встроенного термочувствительного элемента. Клапан применяют в системах горячего водоснабжения и других водяных контурах.

Принцип работы

Работа VTA372 основана на реакции термостатического элемента на температуру воды после смешения. При ее повышении внутренний механизм уменьшает долю горячего потока и увеличивает подачу холодного. При снижении температуры происходит обратное изменение проходных сечений. Механическая обратная связь восстанавливает заданное значение без внешней команды. Основные функциональные параметры устройства:

• термостатическое регулирование температуры смешанного потока,
• автоматическая компенсация изменения температуры входящей воды,
• автономная работа без электрического питания,
• непрерывное изменение соотношения горячего и холодного потоков,
• настройка требуемой температуры в пределах рабочего диапазона исполнения,
• резьбовое присоединение к трубопроводу,
• работа в системах с переменным расходом воды.

Конструкция клапана

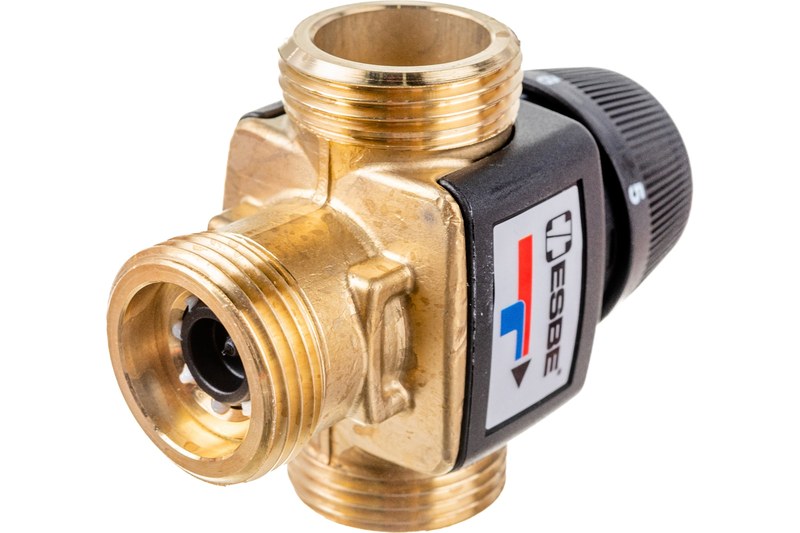

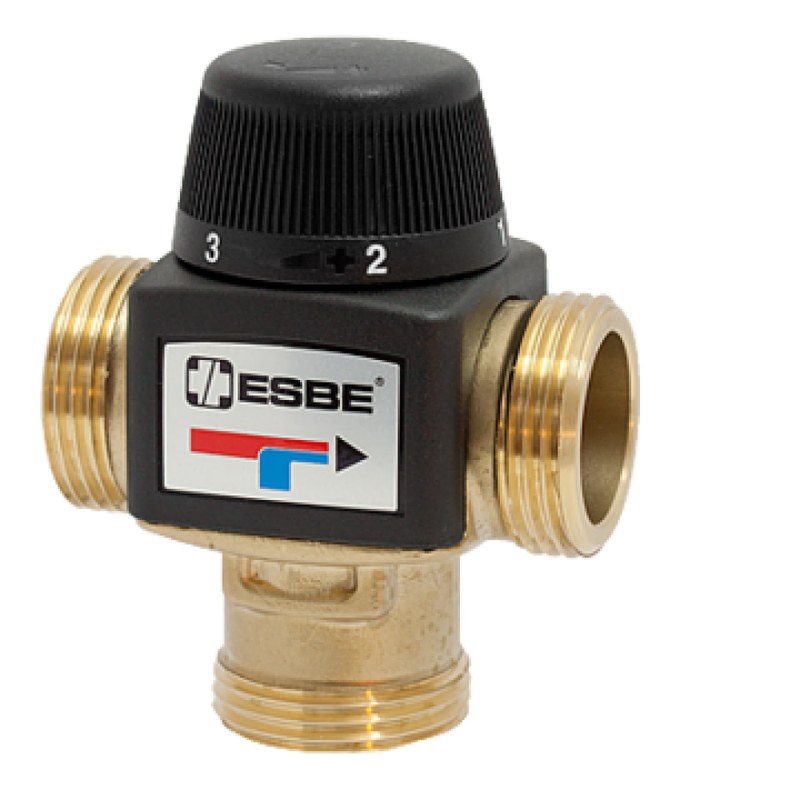

Корпус VTA372 образует три канала: вход горячей воды, вход холодной воды и выход смешанного потока. Внутри расположены термостатический элемент и подвижный регулирующий орган. Геометрия проточной части обеспечивает перераспределение потоков: увеличение доли одного сопровождается уменьшением доли другого. Механизм контролирует температуру смешанной воды и реагирует на совокупное изменение температуры, расхода и давления. Для нормальной работы требуется подключение патрубков по назначению и отсутствие обратного течения между линиями. Ключевые конструктивные особенности VTA372:

• трехходовая схема смешения,
• встроенный термочувствительный элемент,
• механическое перемещение регулирующего органа,
• совместное изменение проходных сечений входных каналов,
• настройка температуры непосредственно на клапане,
• компактность,
• отсутствие электродвигателя и внешней системы управления.

Гидравлический режим

Стабильность температуры зависит от условий работы системы. Клапан должен получать достаточный расход по обеим входным линиям, а давления горячей и холодной воды не должны различаться настолько, чтобы один поток вытеснял другой. При чрезмерном дисбалансе регулирующий элемент может достичь крайнего положения, после чего компенсация становится невозможной. Гидравлическое сопротивление учитывают при расчете трубопровода. Расход определяется перепадом давления и пропускной способностью исполнения. В месте установки нежелательны скачки давления, загрязнение проточной части и неустойчивая подача на одном из входов. Для корректной эксплуатации необходимо обеспечить:

• рабочий расход через выход смешанной воды,
• достаточную разность температур входных потоков,
• соблюдение допустимого давления системы,
• соответствие расхода пропускной способности клапана,
• минимизацию значительного перекоса давлений,
• предотвращение обратного перетока,
• свободный проход через внутренние каналы,

• правильную ориентацию патрубков.

Температурная стабилизация

VTA372 ограничивает температуру воды, направляемой к точкам потребления или в отдельный контур. Это востребовано, когда вода в накопительном водонагревателе имеет более высокую температуру, чем требуется на выходе. Клапан формирует смешанный поток и автоматически изменяет его состав при изменении входных условий. Термостатический смеситель не заменяет предохранительную арматуру, регуляторы давления, обратные клапаны и другие устройства, предусмотренные проектами. Его функция состоит в смешении потоков и поддержании выходной температуры в пределах возможностей механического регулирования.

Монтаж и эксплуатация

Перед установкой трубопровод очищают от загрязнений и твердых частиц. Клапан монтируют с учетом обозначений горячего, холодного и смешанного потоков. Ошибочное подключение нарушает расчетную гидравлическую схему. После монтажа выполняют настройку температуры и проверяют ее на выходе при рабочем расходе. При вводе в эксплуатацию оценивают стабильность температуры при изменении водоразбора и отсутствие обратных перетоков. Основные требования к монтажу и обслуживанию:

• промывка трубопроводов до установки,
• соблюдение назначения присоединительных патрубков,
• доступность клапана для проверок,
• настройка после выхода системы на рабочий режим,
• контроль температуры при фактическом расходе,
• защита проточной части от загрязнений,
• проверка герметичности соединений,
• периодический контроль работы термостатического механизма.

Области применения

ESBE VTA372 используют там, где необходима автономная стабилизация температуры смешанной воды без электронной автоматики. Основные области применения:

• системы горячего водоснабжения,
• узлы смешения после накопительных водонагревателей,
• контуры с ограничением максимальной температуры воды,
• санитарно-технические системы зданий,
• локальные узлы подготовки воды требуемой температуры,
• трубопроводные системы с механическим термостатическим регулированием.

Таким образом, ESBE VTA372 представляет собой трехходовой термостатический смесительный клапан для формирования потока воды с заданной температурой. Встроенный термочувствительный элемент изменяет соотношение горячей и холодной воды без внешнего управления. Корректность работы определяется правильным подключением, балансом давлений и чистотой проточной части. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE.
