Крыльчатка Grundfos — важный элемент гидравлической части насоса

Крыльчатка является ключевым гидравлическим элементом центробежного насоса Grundfos и передает энергию от электродвигателя перекачиваемой среде. Материал крыльчатки выбирают по механической прочности, коррозионной стойкости, температуре и химическому составу среды. Применяются нержавеющие стали, чугун, бронзовые сплавы, технические полимеры и композиционные материалы. Для чистой воды важны стабильность геометрии и низкая шероховатость поверхности. Для химически активных жидкостей требуется повышенная коррозионная стойкость. При присутствии абразивных частиц учитывается эрозионный износ кромок и периферийных зон.

Принцип работы

Жидкость поступает в центральную область вращающегося колеса, перемещается по межлопаточным каналам к периферии и приобретает повышенную скорость. В спиральном отводе, диффузоре или направляющем аппарате скоростной напор частично преобразуется в статическое давление. Соотношение диаметра колеса, профиля лопаток и частоты вращения формирует рабочую характеристику насоса. Ключевые функции крыльчатки включают:

• передачу механической энергии потоку жидкости,
• формирование требуемого напора,
• обеспечение расчетной подачи,
• направление потока внутри проточной части,
• снижение гидравлических потерь в межлопаточных каналах,
• поддержание допустимого кавитационного запаса.

Конструкция компонента

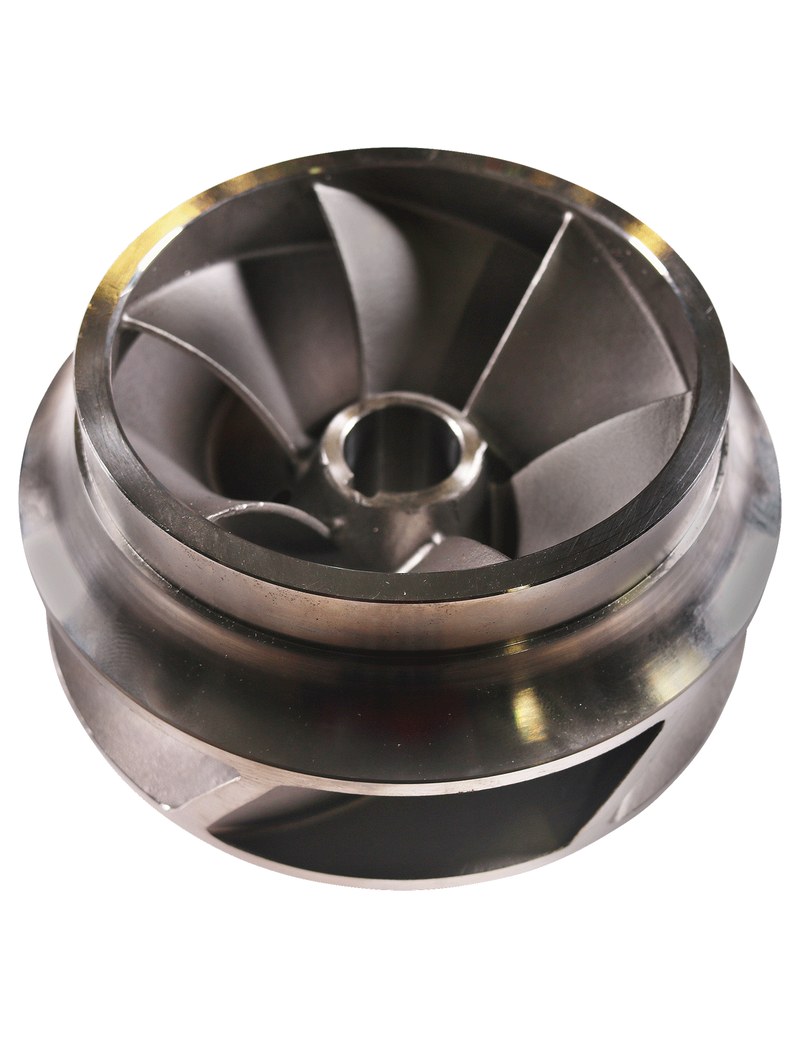

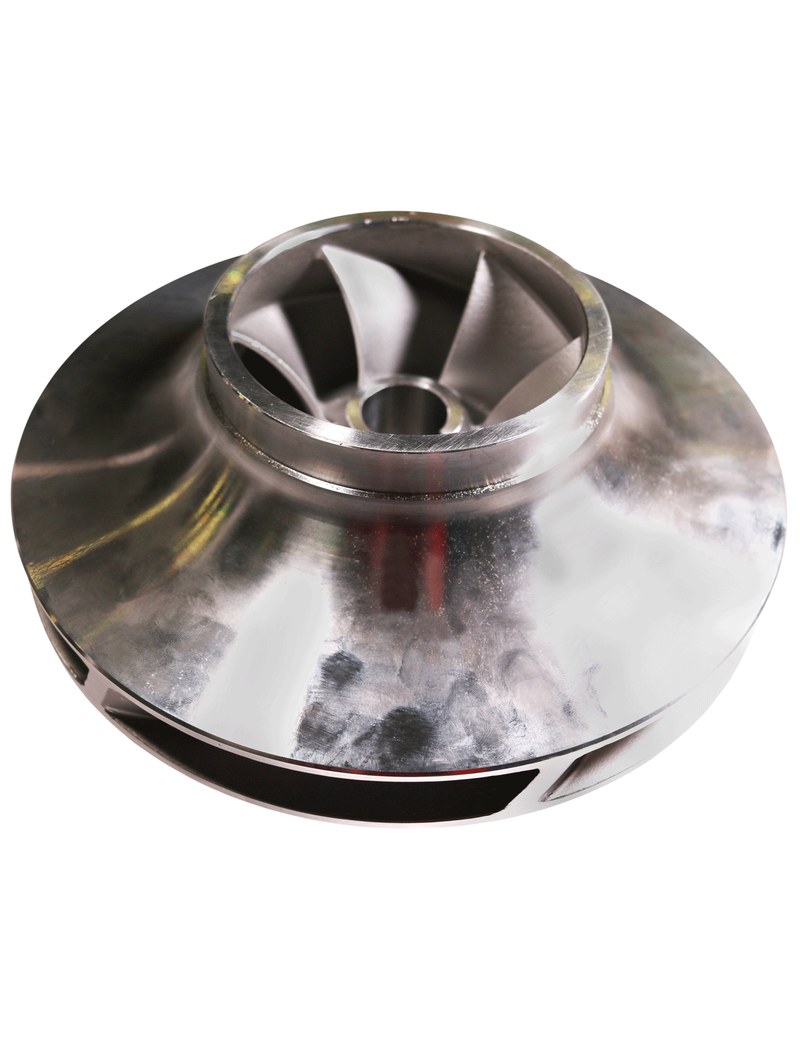

В насосах Grundfos применяются рабочие колеса разных схем. Закрытая крыльчатка имеет передний и задний диски, между которыми размещены лопатки; такое исполнение применяется там, где важны высокий гидравлический КПД и ограниченные внутренние утечки. Полуоткрытые решения имеют один основной диск и упрощают прохождение сред с включениями. В дренажных и канализационных насосах могут применяться вихревые, одноканальные и свободнопроходные колеса, уменьшающие вероятность засорения. В многоступенчатых агрегатах несколько рабочих колес последовательно повышают давление жидкости. Основные конструктивные параметры:

• наружный диаметр рабочего колеса,
• диаметр входного отверстия,
• ширина проточной части,
• число и кривизна лопаток,
• углы входных и выходных кромок,
• тип ступицы и соединения с валом,
• осевое положение относительно корпуса,
• наличие балансировочных поверхностей.

Материалы и стойкость

Эксплуатационно значимые свойства материала:

• прочность при циклической нагрузке,
• стойкость к коррозии,
• сопротивление кавитационной эрозии,
• стабильность размеров при изменении температуры,
• совместимость с деталями проточной части,
• сохранение балансировки в течение ресурса.

Балансировка и точность

Крыльчатка вращается с высокой угловой скоростью, поэтому смещение массы относительно оси создает динамическую нагрузку на вал и подшипники. Существенны соосность посадочного отверстия, равномерность толщины дисков, точность лопаточного профиля и отсутствие деформаций. Повреждение одной лопатки способно изменить распределение массы и течение в соседних каналах. Возможными последствиями становятся вибрация, рост шума, ускоренный износ подшипников и торцевого уплотнения, а также снижение гидравлической эффективности. Признаки нарушения состояния рабочего колеса:

• рост вибрации корпуса,
• снижение напора,
• нестабильность подачи,
• нетипичный гидравлический шум,
• следы кавитационной эрозии,
• трещины, сколы или деформация лопаток,
• механическое задевание неподвижных деталей.

Совместимость с насосом

Крыльчатка должна соответствовать конкретному исполнению насоса Grundfos по посадке, геометрии и гидравлическим параметрам. Совпадение наружного диаметра не подтверждает взаимозаменяемость. Различаться могут ширина колеса, положение ступицы, шпоночное или шлицевое соединение, направление лопаток, высота ступени и сопряжение с направляющим аппаратом. При проверке совместимости учитывают:

• обозначение и исполнение насоса,
• размер соединения с валом,
• диаметр и ширину колеса,
• направление вращения,
• материал проточной части,
• характеристики рабочей среды,
• рабочую температуру,
• конструкцию направляющего аппарата,
• положение колеса в ступени.

Контроль состояния

Рабочее колесо проверяют при разборке насоса либо при появлении признаков ухудшения гидравлических параметров. Оценивают посадочные поверхности, ступицу, фактические зазоры и состояние лопаток. Не допускаются трещины, выраженные деформации, глубокие раковины и неравномерный износ. После замены необходимо обеспечить правильное положение ротора и отсутствие контакта с корпусными элементами. В многоступенчатых агрегатах дополнительно контролируют последовательность установки ступеней и состояние промежуточных деталей. Корректное состояние крыльчатки обеспечивает стабильность рабочей точки, снижает паразитные нагрузки и поддерживает расчетный режим насоса в заданном диапазоне.

Таким образом, крыльчатка насоса Grundfos определяет преобразование энергии в проточной части и непосредственно влияет на напор, подачу, КПД, вибрационное состояние и кавитационную устойчивость агрегата. При эксплуатации необходимо контролировать состояние входных кромок, лопаток, ступицы и рабочих зазоров. Компания «Олниса» осуществляет поставку крыльчаток и другого промышленного оборудования для насосных систем Grundfos.
