Калибратор Fluke 9100: точность и надежность профессиональной калибровки

Калибратор Fluke 9100 представляет собой многофункциональную систему формирования нормированных электрических сигналов для проверки и калибровки измерительной аппаратуры. Устройство применяется в метрологических лабораториях и на производственных участках, где требуется воспроизводить контролируемые значения напряжения, тока, сопротивления и частоты. Калибратор используют при работе с мультиметрами, измерителями сопротивления, частотомерами и другими средствами электрических измерений. Объединение нескольких функций в одном приборе сокращает количество отдельных источников и упрощает процедуры контроля.

Принцип работы

Работа Fluke 9100 основана на преобразовании внутренних опорных величин в заданный выходной сигнал. Пользователь выбирает функцию и устанавливает номинал, после чего электронные узлы формируют нужное напряжение, ток, сопротивление либо частотный сигнал. Масштабирование, стабилизация и коммутация выполняются внутри системы. Ключевые функциональные возможности включают:

• формирование постоянного напряжения,
• формирование переменного напряжения,
• воспроизведение постоянного тока,
• воспроизведение переменного тока,
• имитацию электрического сопротивления,
• формирование частотных сигналов,
• цифровое задание выходного значения,
• дистанционное управление.

Технические характеристики и эксплуатационные параметры

Для универсального калибратора важна совокупность метрологических параметров конкретного режима. При оценке работы учитывают погрешность задания, стабильность, разрешение установки, частотные свойства, допустимую нагрузку и время установления сигнала. Основные характеристики, учитываемые при эксплуатации:

• многорежимное воспроизведение электрических величин,
• работа с постоянными и переменными сигналами,
• цифровая установка контрольной точки,
• контроль выбранной функции и номинала,
• последовательная проверка нескольких диапазонов,
• поддержка автоматизированных процедур,
• защита выходных цепей,
• совместимость с лабораторными схемами измерений.

Погрешность проверки зависит от функции, номинала, частоты, времени после включения и условий среды. Поэтому характеристики калибратора сопоставляют с допусками проверяемого средства измерений в каждой контрольной точке.

Конструктивные особенности

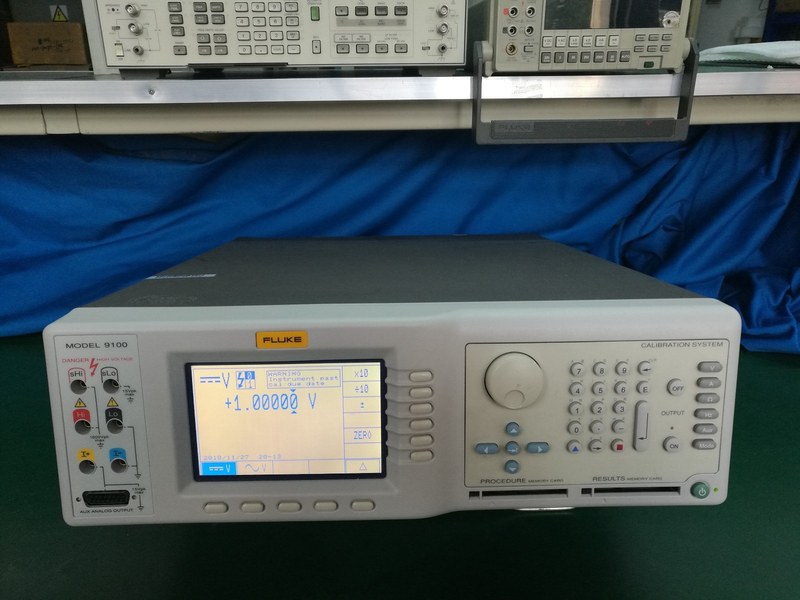

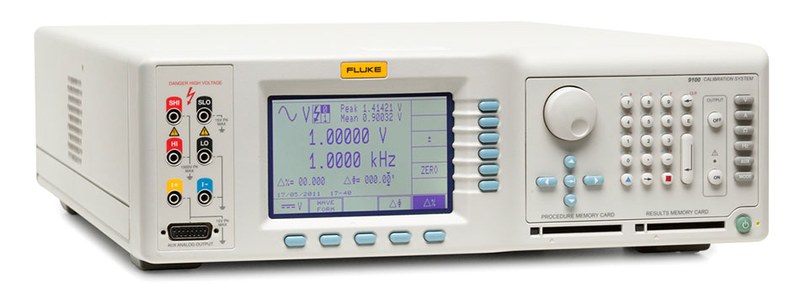

Fluke 9100 выполнен как лабораторный прибор со встроенными опорными цепями, цифроаналоговыми преобразователями, усилительными каскадами, коммутационными элементами и системой управления. Выходные клеммы размещены на передней панели. Органы управления служат для выбора функции, диапазона и номинала, а индикация отображает установленный режим. Внутренняя компоновка рассчитана на снижение взаимного влияния чувствительных и силовых цепей. После включения калибратор должен достичь установившегося теплового состояния, поскольку температурный дрейф влияет на воспроизводимость выходных величин. При малых сигналах учитывают термоэлектрические ЭДС, сопротивление контактов и качество проводников. В переменных режимах существенны паразитные ёмкости и индуктивности соединений.

Порядок применения

Перед проверкой контролируют состояние корпуса, разъёмов и кабелей. После включения прибор выдерживают до достижения теплового режима. Проверяемое устройство подключают к соответствующим выходам с соблюдением полярности и допустимых электрических параметров. Затем выбирают функцию, задают контрольное значение и сравнивают показание проверяемого прибора с установленным номиналом. Типовая последовательность операций включает:

• подготовку калибратора и проверяемого прибора,
• выбор измерительной функции,
• подключение кабелей,
• установку контрольной точки,
• фиксацию показаний,
• переход к следующим значениям диапазона,
• расчёт отклонения,
• повторение процедуры для остальных функций,
• оформление результатов контроля.

Для многодиапазонных приборов контрольные точки распределяют по рабочему диапазону так, чтобы оценить смещение показаний и изменение погрешности. Это позволяет выявлять нелинейность измерительного тракта и нестабильность отдельных диапазонов.

Автоматизация

Fluke 9100 может применяться автономно либо включаться в автоматизированный калибровочный комплекс. Дистанционное управление позволяет программно изменять функции и контрольные точки, синхронизировать подачу сигнала с регистрацией показаний и выполнять повторяемые циклы проверки. Автоматизированная работа обеспечивает:

• воспроизведение заданной последовательности точек,
• сокращение ручных переключений,
• единый порядок выполнения проверки,
• регистрацию результатов в электронном виде,
• интеграцию с измерительными стендами,
• повторяемость многоэтапных процедур.

При программировании учитывают время установления сигнала, задержку реакции проверяемого прибора и безопасную последовательность переключения функций.

Области применения

Основные области применения:

• калибровка цифровых мультиметров,
• проверка аналоговых электроизмерительных приборов,
• контроль каналов напряжения и тока,
• проверка измерителей сопротивления,
• контроль частотомерных функций,
• испытание многофункциональных измерительных устройств,
• периодический контроль средств измерений,
• применение в автоматизированных калибровочных стендах.

Таким образом, калибратор Fluke 9100 предназначен для формирования нормированных электрических сигналов при калибровке и контроле измерительной аппаратуры. Многофункциональная архитектура позволяет работать с напряжением, током, сопротивлением и частотой, а дистанционное управление обеспечивает интеграцию в автоматизированные комплексы. Результат проверки зависит от характеристик источника, времени прогрева, условий окружающей среды, схемы подключения и качества соединений. При корректной организации процедуры устройство обеспечивает последовательный метрологический контроль электроизмерительных приборов. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку калибраторов Fluke и другой измерительной техники для лабораторных и производственных задач.
