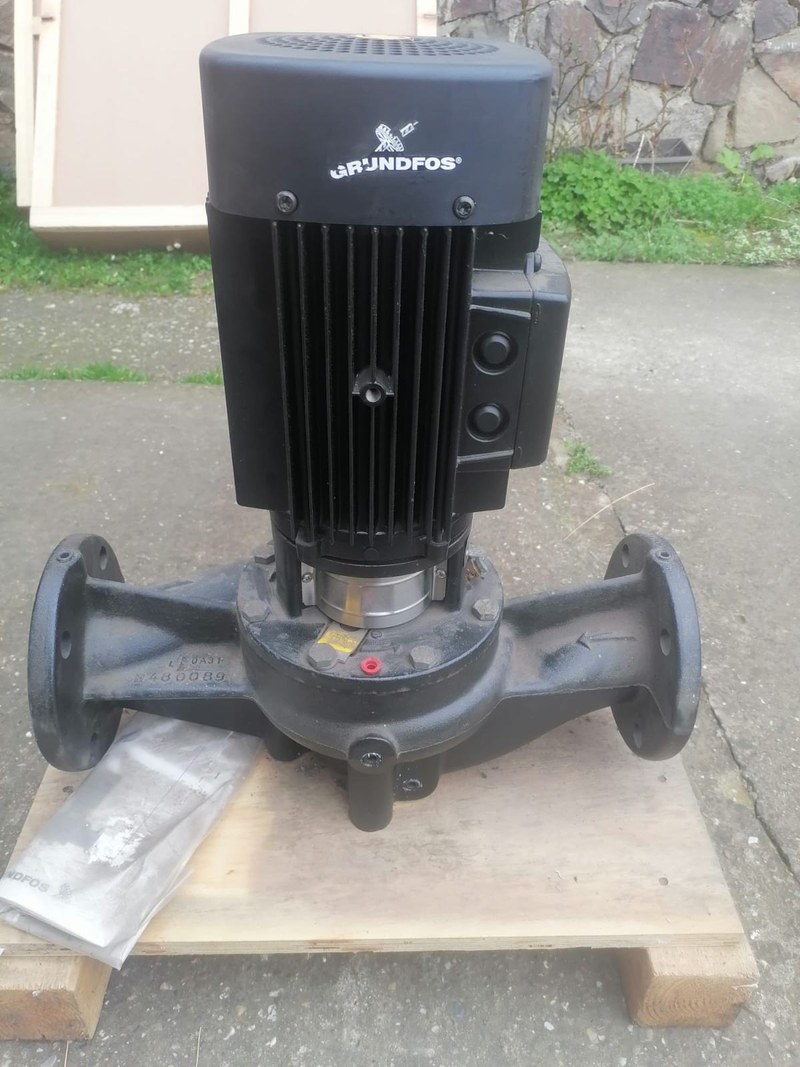

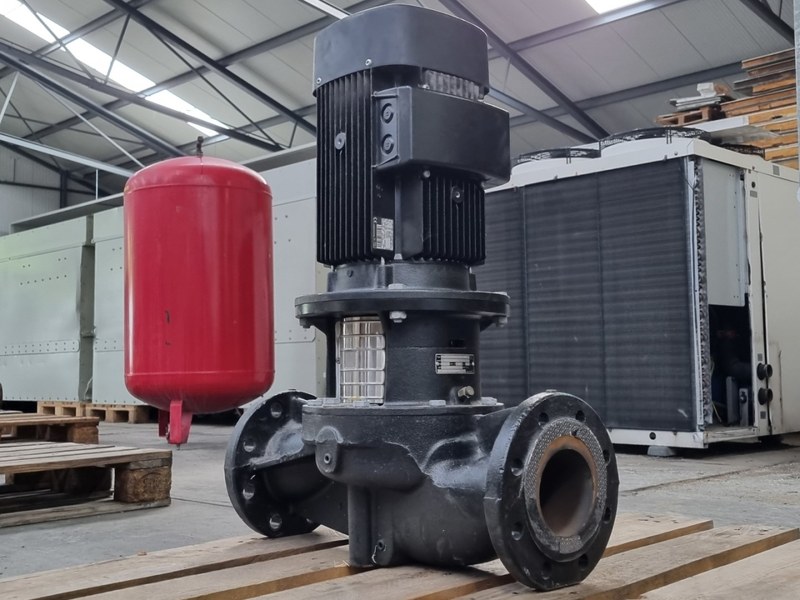

Насосы Grundfos LP для эффективной циркуляции жидкостей

Grundfos LP — центробежные насосы для перемещения жидких сред в инженерных и технологических контурах. Их рабочий процесс основан на передаче жидкости энергии вращающимся колесом с последующим преобразованием скорости потока в давление. Устойчивость работы зависит от соответствия рабочей точки характеристике насоса, условиям всасывания, сопротивлению сети и свойствам среды. Серия LP применяется в системах циркуляции, водоснабжения, теплообмена и технологического транспорта жидкостей, совместимых с материалами проточной части. Центробежная схема формирует непрерывный поток. Жидкость поступает в центральную область рабочего колеса, получает кинетическую энергию и перемещается к периферии. В корпусе часть скоростной составляющей преобразуется в статическое давление.

Ключевые технические параметры

Ниже перечислены параметры, определяющие совместимость агрегата с системой:

• подачу, соответствующую требуемому расходу жидкости,
• напор для компенсации гидравлических сопротивлений и перепада высот,
• частоту вращения электродвигателя,
• мощность двигателя и потребляемую мощность в рабочей точке,
• допустимое рабочее давление корпуса,
• температурный диапазон перекачиваемой среды,
• диаметры и тип присоединений трубопроводов,
• материалы корпуса, рабочего колеса и уплотнения,
• требуемый кавитационный запас на входе,
• электрические параметры и степень защиты двигателя.

Расход, напор, мощность, КПД и кавитационные условия изменяются при смещении рабочей точки, поэтому режим оценивают комплексно.

Принцип работы

После пуска электродвигатель вращает рабочее колесо, лопатки которого сообщают жидкости энергию. Рабочий цикл включает:

• поступление жидкости во входную область насоса,
• захват потока лопатками рабочего колеса,
• увеличение скорости и энергии жидкости,
• перемещение потока к периферии колеса,
• поступление среды в отводящую часть корпуса,
• преобразование части динамического напора в давление,
• подачу жидкости в напорный трубопровод.

Сопротивление сети смещает рабочую точку. Дросселирование уменьшает расход, а изменение частоты вращения влияет на расход, напор и мощность. Работа вне рациональной зоны повышает потери, вибрацию и нагрузку на узлы.

Конструктивное исполнение

Конструкция насосов LP рассчитана на сохранение герметичности, жёсткости и стабильного положения вращающихся деталей. Проточная часть образована корпусом и рабочим колесом, геометрия которых определяет гидравлическую характеристику. Вал передаёт крутящий момент и воспринимает возникающие нагрузки. Уплотнительный узел ограничивает выход перекачиваемой среды наружу, а подшипники поддерживают требуемое положение ротора. К основным элементам конструкции относятся:

• центробежное рабочее колесо, передающее жидкости механическую энергию,
• корпус, направляющий поток от входа к напорному патрубку,
• вал, передающий вращающий момент,
• уплотнение вала, герметизирующее рабочую полость,
• подшипниковые элементы, стабилизирующие вращение ротора,
• электродвигатель, обеспечивающий привод насосной части,
• патрубки для подключения к трубопроводам,
• опорные и крепёжные элементы конструкции.

Материалы деталей должны соответствовать температуре, химическим свойствам среды и давлению. Коррозионно-активные несовместимые жидкости снижают ресурс и герметичность.

Гидравлический режим и кавитация

Для нормальной работы необходимо обеспечить достаточное давление на всасывании. Если локальное давление у входа в рабочее колесо снижается до давления насыщенных паров жидкости, возникает кавитация. Образование и схлопывание паровых пузырьков сопровождаются шумом, вибрацией, эрозией поверхностей и ухудшением гидравлических показателей. Риск увеличивается при высокой температуре среды, значительном сопротивлении всасывающего трубопровода и недостаточном подпоре. При расчёте условий всасывания учитываются:

• доступный кавитационный запас,
• потери давления во всасывающей линии,
• геодезическая разность уровней,
• температура перекачиваемой жидкости,
• давление насыщенных паров среды,
• скорость потока во входном трубопроводе,
• отсутствие подсоса воздуха,
• фактический расход в наиболее нагруженном режиме.

Монтаж и эксплуатация

Насос устанавливают так, чтобы трубопроводы не передавали на корпус недопустимые механические усилия. Перед пуском проточную часть и подводящую линию заполняют жидкостью, удаляют воздух и проверяют положение арматуры. Направление вращения электродвигателя должно соответствовать рабочему направлению колеса. После запуска контролируют давление, расход, ток двигателя, вибрацию, шум и герметичность. Надёжность зависит от чистоты среды, стабильности электропитания и отсутствия работы без жидкости. Сухой ход ухудшает условия работы уплотнения и способен вызвать его ускоренный износ. Следует исключать гидравлические удары и недопустимое превышение давления.

Области применения

Насосы Grundfos LP применяются при соответствии конкретного исполнения параметрам среды и трубопроводной сети. Типовые направления эксплуатации:

• циркуляционные контуры отопления и теплоснабжения,
• системы охлаждения и отвода тепла,
• контуры водоснабжения,
• теплообменные установки,
• перекачивание технической воды,
• инженерные системы зданий,
• вспомогательные контуры промышленных установок.

Таким образом, эффективность насосов Grundfos LP определяется согласованием гидравлической характеристики с сопротивлением сети. Корректная рабочая точка, достаточный кавитационный запас и отсутствие сухого хода обеспечивают стабильность расхода и напора и снижают износ основных элементов оборудования. При включении оборудования в систему необходимо учитывать свойства жидкости, параметры электродвигателя, сопротивление трубопроводов и эксплуатационный режим. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку насосов Grundfos LP для инженерных и производственных систем.
