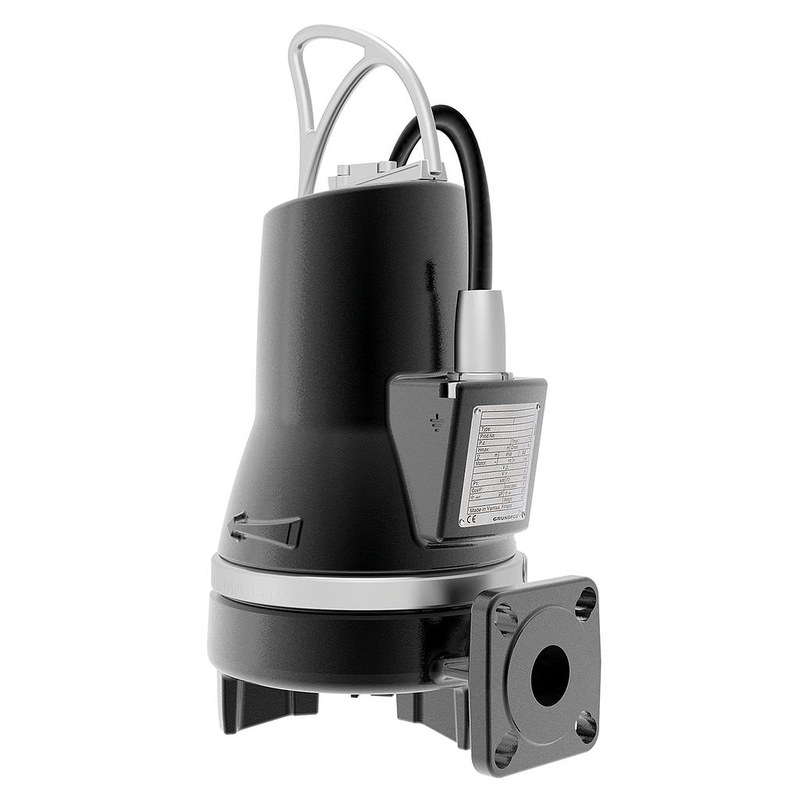

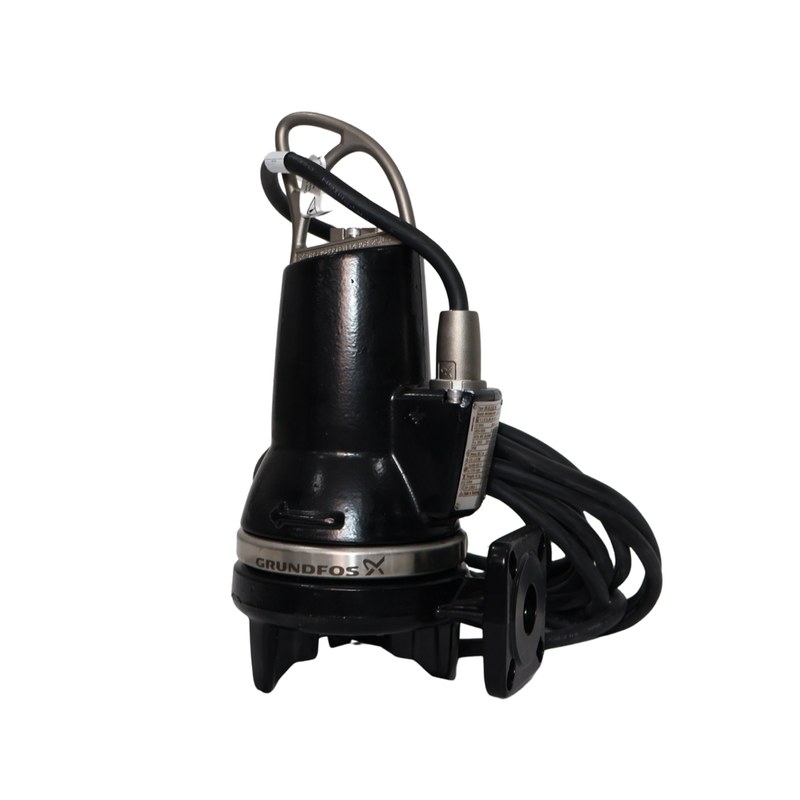

Насос Grundfos с режущим механизмом — надежное решение для отвода вод

Насосы Grundfos с режущим механизмом применяются в системах отвода сточных вод, содержащих волокнистые включения, мягкие твёрдые частицы и бытовые отходы, способные блокировать рабочее колесо или трубопровод. Измельчение загрязнений перед поступлением в гидравлическую часть уменьшает их размер, снижает вероятность наматывания на вращающиеся элементы и облегчает транспортирование по напорной линии.

Принцип работы

Сточная жидкость поступает к всасывающей зоне, перед которой расположен режущий механизм. Волокнистые и мягкие включения захватываются его вращающейся частью и разделяются на фрагменты, способные проходить через проточный тракт. Затем поток поступает к рабочему колесу. Вращение колеса передаёт жидкости механическую энергию, а корпус преобразует часть скоростной энергии в давление, необходимое для движения по напорному трубопроводу. Ключевые рабочие признаки насосов данного класса:

• погружное исполнение для размещения в колодце или резервуаре,
• режущий узел перед входом в рабочее колесо,
• работа с бытовыми и технологическими сточными водами,
• создание напора для перемещения среды по закрытой магистрали,
• возможность автоматического управления по уровню,
• герметичная изоляция электродвигателя от перекачиваемой среды.

Режущий механизм

Режущий узел обычно включает неподвижный и вращающийся элементы, между которыми загрязнения дробятся или разрезаются при вращении вала. Основные функции режущего механизма:

• измельчение волокнистых включений до входа в гидравлическую часть,
• снижение вероятности наматывания загрязнений на вал,
• уменьшение риска блокировки рабочего колеса,
• сокращение вероятности закупорки напорного трубопровода,
• поддержание пропускной способности при изменяющемся составе стоков.

Гидравлическая часть

После измельчения среда поступает к рабочему колесу. Проточная часть рассчитана на неоднородную жидкость и должна сохранять пропускную способность при наличии мелких примесей. Рабочее колесо, связанное с валом двигателя, формирует направленный поток в корпусе и подаёт его к напорному патрубку. Фактический режим определяется пересечением характеристики насоса с характеристикой трубопроводной сети. Основные параметры рабочего режима:

• подача в расчётной рабочей точке,
• полный напор насоса,
• геометрическая высота подъёма,
• потери давления в трубах и арматуре,
• диаметр напорной линии,
• температура и состав перекачиваемой среды,
• частота пусков электродвигателя,
• условия охлаждения корпуса.

Конструктивные особенности

Корпус обеспечивает герметичность и защищает внутренние узлы при погружении. Вал соединяет ротор двигателя, рабочее колесо и режущий механизм. Подшипниковые опоры удерживают вал и воспринимают радиальные и осевые нагрузки. В зоне разделения двигателя и гидравлической части применяются торцевые уплотнения, ограничивающие проникновение жидкости. К конструктивным элементам относятся:

• погружной электродвигатель в герметичном корпусе,
• вал с подшипниковыми опорами,
• торцевое уплотнение вала,
• режущий узел на всасывающей стороне,
• рабочее колесо для загрязнённой среды,
• напорный патрубок для подключения трубопровода,
• силовой кабель с герметичным вводом,
• тепловая защита в зависимости от исполнения.

Монтаж и управление

Насос устанавливается в приёмном колодце, резервуаре или технологической ёмкости. Стационарная схема должна обеспечивать свободный приток жидкости, возможность извлечения агрегата и надёжное соединение с напорной линией. Автоматическое управление обычно строится по сигналам уровня: насос запускается при достижении верхней отметки и отключается после снижения уровня. При проектировании установки учитываются:

• минимальный и максимальный уровни жидкости,
• рабочий объём приёмного резервуара,
• гидравлические потери напорной сети,
• наличие обратного клапана,
• доступность насоса для демонтажа,
• ограничение работы без достаточного погружения,
• соответствие электрической защиты параметрам двигателя.

Области применения

Насосы с режущим механизмом применяются там, где стоки содержат волокна и мягкие включения, способные нарушить работу обычной канализационной гидравлики. Они востребованы при напорном отводе жидкости от точек, расположенных ниже или на удалении от самотечной магистрали. Типичные области применения:

• локальные канализационные системы частных зданий,
• многоквартирные и коммунальные объекты,
• небольшие канализационные насосные станции,
• производственные площадки с хозяйственно-бытовыми стоками,
• приёмные резервуары и подземные ёмкости,
• напорные линии при невозможности самотечного удаления жидкости.

Таким образом, насос Grundfos с режущим механизмом представляет собой специализированный погружной агрегат для транспортирования загрязнённых сточных вод с волокнистыми и мягкими включениями. Режущий узел подготавливает среду к прохождению через рабочее колесо и напорный тракт, а герметичное исполнение позволяет размещать оборудование непосредственно в резервуаре. Надёжность системы определяется соответствием рабочей точки параметрам сети, правильной организацией уровневого управления, состоянием режущих элементов, уплотнений и трубопровода. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos для коммунальных, производственных и инфраструктурных объектов.
