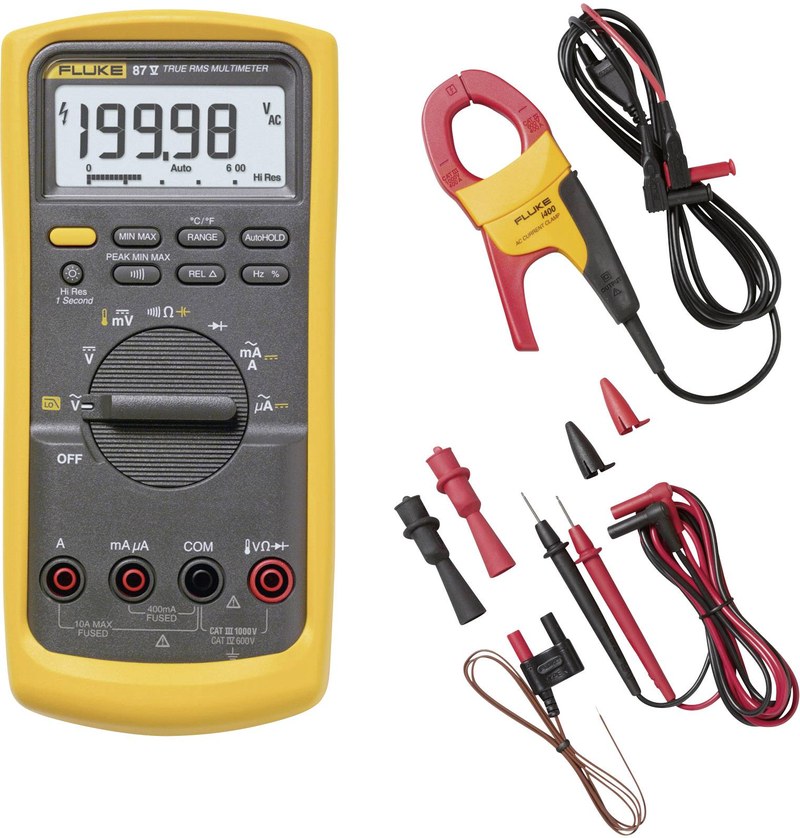

Мультиметр Fluke 87: возможности, характеристики и применение

Мультиметр Fluke 87 относится к профессиональным цифровым измерительным приборам для диагностики электрических цепей, силового оборудования, приводной техники и промышленной автоматики. Прибор рассчитан на работу там, где требуются высокая точность, устойчивость к электрическим помехам и набор измерительных функций. Конструкция ориентирована на персонал, обслуживающий электроустановки. Fluke 87 позволяет контролировать электрические величины, анализировать сигналы переменного тока с несинусоидальной формой и выполнять проверки частотно-регулируемых приводов.

Измерительные характеристики

Функциональность прибора охватывает основные режимы диагностики низковольтных и силовых цепей. Для Fluke 87 характерны следующие параметры:

• измерение постоянного и переменного напряжения до 1000 В,
• измерение постоянного и переменного тока до 10 А,
• кратковременное измерение тока до 20 А,
• базовая погрешность постоянного напряжения порядка 0,05 %,
• измерение сопротивления до десятков мегаом,
• контроль электрической емкости,
• измерение частоты и коэффициента заполнения,
• проверка диодов и целостности цепи,
• измерение температуры с совместимым термодатчиком,
• True RMS для оценки переменных сигналов сложной формы.

Высокая точность постоянного напряжения полезна при проверке источников питания, цепей управления, датчиков и аналоговых сигналов. True RMS обеспечивает корректное определение действующего значения при работе с искаженными токами и напряжениями, характерными для импульсных источников, электронных регуляторов и преобразовательной техники.

Работа с приводами и помехами

Важной особенностью Fluke 87 является применение при обслуживании частотно-регулируемых электроприводов. В таких системах форма выходного напряжения преобразователя отличается от синусоидальной, а высокочастотные составляющие способны искажать показания мультиметра. Низкочастотный фильтр уменьшает влияние коммутационных импульсов и позволяет точнее оценивать основной сигнал. Это важно при проверке выходных цепей преобразователей частоты. Прибор поддерживает измерение минимального, максимального и среднего значения. Такой режим удобен для фиксации кратковременных отклонений напряжения, просадок питания и нестабильности токовой нагрузки. Регистрация быстрых изменений помогает выявлять события, которые трудно обнаружить при обычном наблюдении за дисплеем.

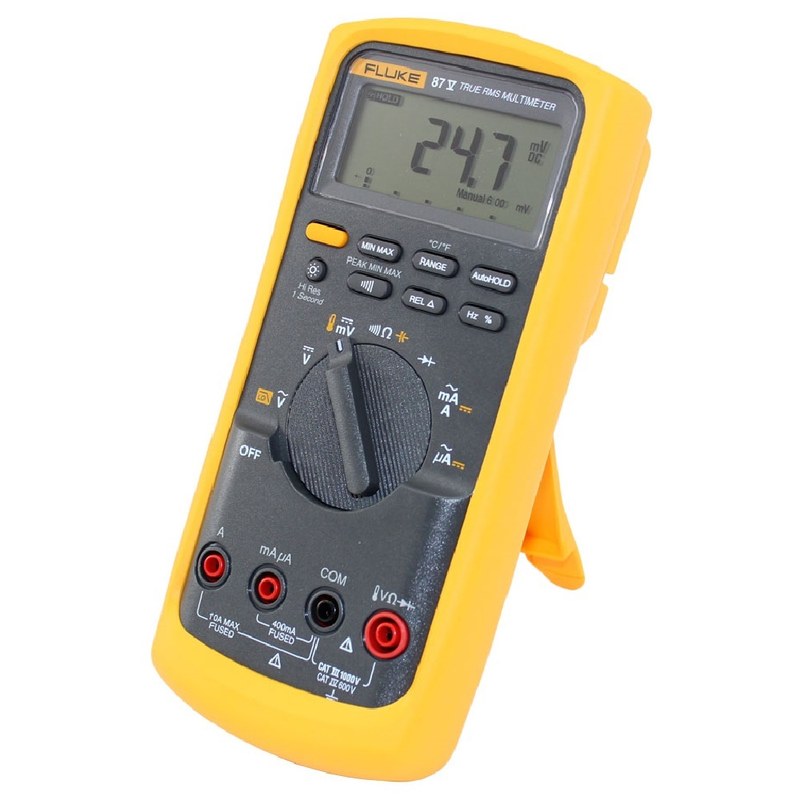

Конструкция и органы управления

Корпус мультиметра рассчитан на регулярную эксплуатацию на производстве. Компоновка позволяет выполнять измерения в шкафах автоматики, распределительных устройствах и на электротехнических установках. Управление осуществляется поворотным переключателем и клавишами. К конструктивным особенностям относятся:

• цифровой дисплей с крупным отображением результата,
• подсветка для работы при слабом освещении,
• аналоговая шкала для наблюдения за изменениями сигнала,
• отдельные входы для напряжения, сопротивления и тока,
• защищенные токовые цепи с плавкими предохранителями,
• функция удержания показаний,
• режим относительных измерений,
• автоматическое и ручное переключение диапазонов,
• индикация состояния батареи.

Разделение входов снижает вероятность ошибочного подключения при смене режима. Защитные элементы токовых цепей ограничивают последствия перегрузки. Автоматический выбор диапазона ускоряет типовые измерения, а ручной полезен при анализе меняющегося параметра, когда требуется постоянная дискретность индикации.

Электробезопасность

В промышленной электроустановке важны точность и соответствие прибора категории перенапряжения. Fluke 87 рассчитан на применение в цепях, где возможны импульсные перенапряжения из-за коммутации мощной нагрузки и особенностей распределительной сети. Для эксплуатации существенны категории CAT III и CAT IV, определяющие допустимую область использования в распределительных и вводных цепях. Основные меры безопасности включают:

• применение измерительных проводов соответствующей категории,
• проверку целостности изоляции до подключения,
• выбор правильного входного гнезда до измерения,
• соблюдение предельных значений напряжения и тока,
• отключение питания перед измерением сопротивления или емкости,
• использование исправных предохранителей требуемого типа.
• Эти требования особенно важны в силовых шкафах и распределительных устройствах.

Области применения

Fluke 87 используется для диагностики электродвигателей, преобразователей частоты, источников питания, распределительных щитов, промышленной автоматики и электронных узлов. Прибор позволяет сопоставлять параметры разных участков цепи, проверять наличие питания, оценивать падение напряжения, контролировать сопротивление контактов и обнаруживать обрывы. Типовые задачи включают:

• контроль питающих и управляющих напряжений,
• проверку токовой нагрузки оборудования,
• диагностику цепей электродвигателей,
• измерение частоты выходных сигналов,
• оценку состояния предохранителей и коммутационных элементов,
• проверку датчиков и аналоговых линий,
• поиск нестабильных соединений,
• измерение температуры узлов оборудования.

Для инженерной диагностики полезно сочетание точного измерительного тракта, регистрации экстремальных значений и устойчивости к помехам. Один прибор может применяться от первичной проверки питания до анализа поведения нагрузки.

Таким образом, мультиметр Fluke 87 представляет собой профессиональный прибор для измерения электрических параметров в промышленной и электротехнической практике. Его возможности охватывают напряжение, ток, сопротивление, частоту, емкость, температуру и проверочные режимы, а True RMS и фильтрация высокочастотных составляющих расширяют применение при работе с преобразовательной техникой. Защитное исполнение, развитая система режимов и ориентация на эксплуатацию в цепях повышенной категории перенапряжения делают прибор пригодным для технической диагностики. Компания «Олниса» осуществляет поставку мультиметров Fluke 87 и другого промышленного оборудования для предприятий.
