Трехпозиционный переключатель DEKraft: функциональное решение для управления оборудованием

Трехпозиционный переключатель DEKraft относится к аппаратуре ручного управления низковольтными цепями автоматики, сигнализации и коммутации управляющих воздействий. Его задача — формировать одно из трех фиксированных состояний электрической схемы. Такое исполнение применяют для выбора режима работы, направления действия привода либо источника сигнала. Конструкция рассчитана на многократные переключения и панельный монтаж.

Конструкция переключателя

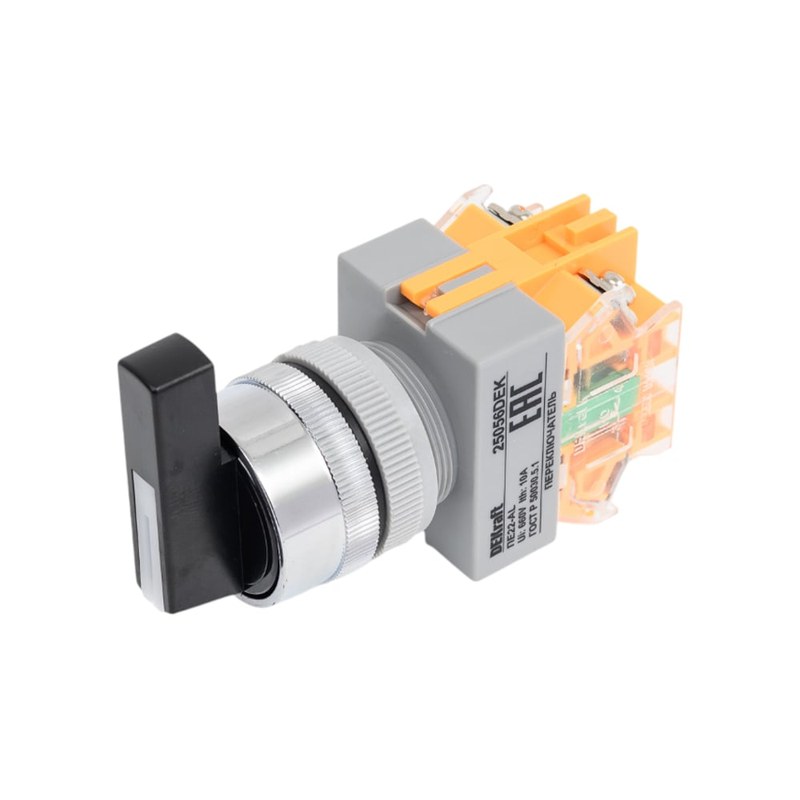

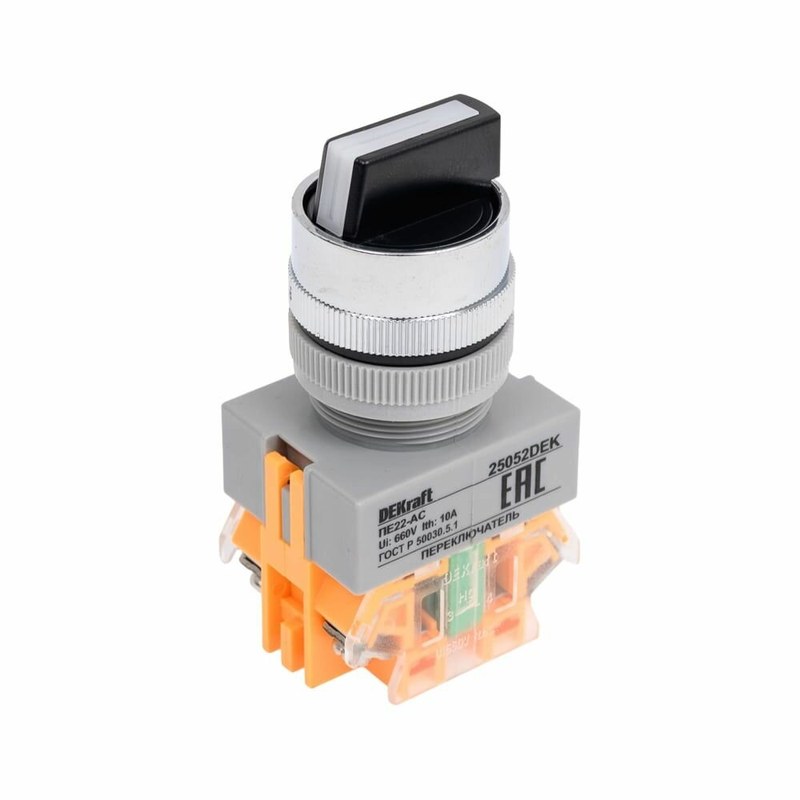

Переключатель включает фронтальный орган управления, механизм позиционирования и контактную часть. Рукоятка находится с наружной стороны панели, а контактные блоки размещаются внутри шкафа. Поворот рукоятки передает усилие на механический узел, изменяющий состояние электрических контактов. В зависимости от исполнения применяются нормально разомкнутые и нормально замкнутые контактные блоки, что позволяет строить требуемую логику управления. К основным конструктивным элементам относятся:

• поворотная рукоятка с тремя рабочими положениями,
• механизм фиксации и передачи движения,
• корпус из электроизоляционного материала,
• контактные блоки,
• клеммные выводы,
• элементы крепления к панели.
• Положение рукоятки служит визуальным признаком выбранного режима.

Электрические параметры

Номинальные данные зависят от конкретной модификации DEKraft. Для инженерной оценки учитывают рабочее напряжение, допустимый ток контактов, категорию применения, количество контактных групп и условия подключения. Характер нагрузки определяет требования к коммутационной способности. При выборе переключателя учитывают:

• номинальное рабочее напряжение,
• допустимый ток контактной системы,
• состав нормально разомкнутых и нормально замкнутых контактов,
• механическую и электрическую износостойкость,
• сечение подключаемых проводников,
• условия эксплуатации,
• совместимость с панелью и контактными блоками.

Для слаботочных цепей особенно важны стабильность прижатия контактов и отсутствие дребезга, способного вызвать ложное изменение состояния дискретного входа.

Монтаж и подключение

Установка выполняется на лицевую панель шкафа, пульта или поста управления. После механической фиксации устанавливают контактные блоки и подключают проводники согласно принципиальной схеме. До подачи напряжения проверяют соответствие фактического состояния контактов каждому положению рукоятки. Монтаж включает следующие операции:

• подготовку отверстия в панели,
• фиксацию переключателя без перекоса,
• установку контактных блоков,
• подключение проводников к обозначенным клеммам,
• проверку затяжки соединений,
• контроль логики всех трех положений.

Маркировка проводов и обозначение режимов должны соответствовать проектной документации. Для ответственных цепей проверяют электрическую непрерывность контактов.

Области применения

Трехпозиционный переключатель DEKraft используют в схемах, где необходим ручной выбор одного из трех режимов. Он применяется в шкафах управления электродвигателями, насосами, вентиляторами, приводами заслонок, конвейерами и другими технологическими механизмами. Типовые варианты применения:

• выбор ручного, нейтрального и автоматического режима,
• задание прямого и обратного направления вращения,
• переключение между двумя управляющими каналами,
• выбор основного или резервного контура,
• управление приводом с двумя направлениями движения,
• формирование трех устойчивых состояний логики.

Схема при этом должна исключать одновременное формирование взаимоисключающих команд и учитывать положение переключателя при обработке сигналов контроллером.

Эксплуатационные требования

Надежность работы определяется правильностью монтажа, состоянием клеммных соединений и соответствием нагрузки допустимым параметрам. Необходимо исключать превышение коммутационной способности, загрязнение механизма и недопустимые механические воздействия на рукоятку. Периодический осмотр позволяет выявлять ослабление креплений, повреждение корпуса и нестабильность контактирования. При обслуживании контролируют:

• четкость фиксации рукоятки,
• состояние клеммных соединений,
• целостность корпуса и контактных блоков,
• отсутствие перегрева и следов подгорания,
• соответствие переключаемых цепей проектной схеме,
• стабильность электрического контакта.

Таким образом, трехпозиционный переключатель DEKraft является функциональным элементом ручного управления в низковольтных системах автоматики и распределительных устройствах. Он обеспечивает выбор одного из трех режимов и раздельное формирование управляющих команд. Корректная работа зависит от соответствия контактной конфигурации проекту, соблюдения допустимых электрических параметров, правильного монтажа и контроля соединений. Компания «Олниса» выступает поставщиком промышленного оборудования DEKraft и осуществляет его поставку для комплектации электротехнических и автоматизированных систем.
