Сканер Datalogic QD2430 для работы с 1D- и 2D-кодами

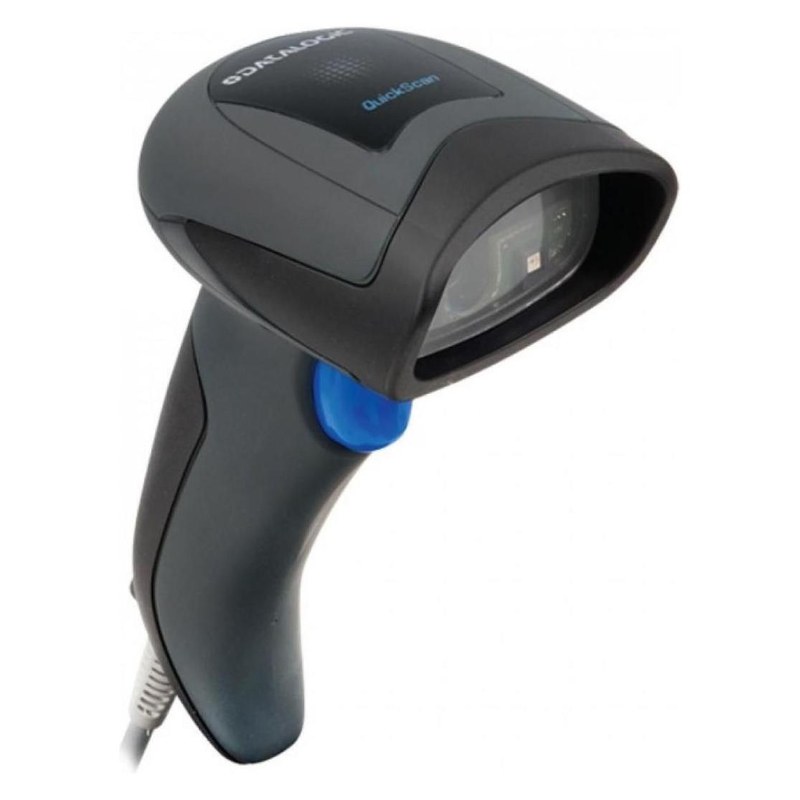

Datalogic QuickScan QD2430 представляет собой проводной двумерный сканер для автоматической идентификации товаров, документов, компонентов и других объектов по линейным и матричным кодам. Оптическая система формирует изображение символики, а встроенный декодер распознаёт данные и передаёт их в информационную систему. Архитектура поддерживает 1D-коды, QR Code, Data Matrix, PDF417 и другие распространённые форматы.

Принцип считывания и декодирования

QD2430 использует технологию area imager, поэтому при регистрации символа не требуется проводить лучом вдоль штрихов, как в лазерных системах. Оптический модуль захватывает двумерный кадр, а алгоритм обработки выделяет структуру кода, определяет его ориентацию, проверяет контрольные признаки и преобразует изображение в последовательность данных. Сканер обеспечивает всенаправленное считывание, поэтому оператору не требуется точно совмещать положение корпуса с направлением штрихов. Для подтверждения успешной операции применяется визуальная индикация Green Spot. Ключевые функциональные особенности:

• считывание линейных штрихкодов 1D,
• распознавание двумерных кодов 2D,
• работа с многострочными кодами PDF417,
• чтение кодов с экранов мобильных устройств,
• всенаправленное позиционирование относительно символики,
• обработка изображения встроенным декодером,
• визуальное подтверждение успешного считывания Green Spot,
• передача результата в хост-систему по проводному интерфейсу.

Оптическая система

В основе сканера установлен матричный сенсор с разрешением 752 × 480 пикселей. Подсветка формирует рабочую область, а система наведения помогает позиционировать сканер. Обработка полного кадра позволяет распознавать код при различных углах поворота без обязательной ориентации символа по горизонтали или вертикали. Это особенно важно при быстром предъявлении товаров и документов. Основные оптические параметры:

• тип технологии — двумерный area imager,
• разрешение сенсора — 752 × 480 пикселей,
• поддержка 1D- и 2D-символик,
• считывание с печатных и электронных носителей,
• всенаправленное распознавание,
• наличие подсветки рабочей области,
• наличие системы наведения,
• световая индикация результата.

Поддерживаемые коды

Сканер рассчитан на системы, где одновременно применяются разные стандарты маркировки. Он обрабатывает распространённые товарные линейные коды, двумерные символики, составные форматы и ряд почтовых обозначений. Набор активных декодеров задаётся конфигурацией устройства и согласуется с требованиями прикладного ПО. К основным группам распознаваемой символики относятся:

• EAN и UPC,
• Code 39,
• Code 128,
• Interleaved 2 of 5,
• Codabar,
• GS1 DataBar,
• PDF417 и MicroPDF417,
• QR Code и Micro QR Code,
• Data Matrix,
• Aztec Code,
• почтовые и составные штрихкоды.

Интерфейсы и интеграция

QD2430 относится к проводным устройствам, поэтому обмен данными выполняется без радиоканала и аккумуляторной подсистемы. В зависимости от исполнения и кабельной конфигурации применяются USB, RS-232 либо клавиатурный интерфейс. При USB-подключении возможна эмуляция клавиатуры, при которой считанные данные воспринимаются системой как обычный ввод. Для специализированных решений может применяться последовательный обмен. При интеграции учитываются:

• тип физического интерфейса,
• режим эмуляции клавиатуры или последовательного обмена,
• формат окончания строки,
• настройка префиксов и суффиксов,
• разрешённые типы символик,
• правила преобразования данных,
• параметры звуковой и световой индикации,
• режим запуска считывания.

Настройка и рабочие режимы

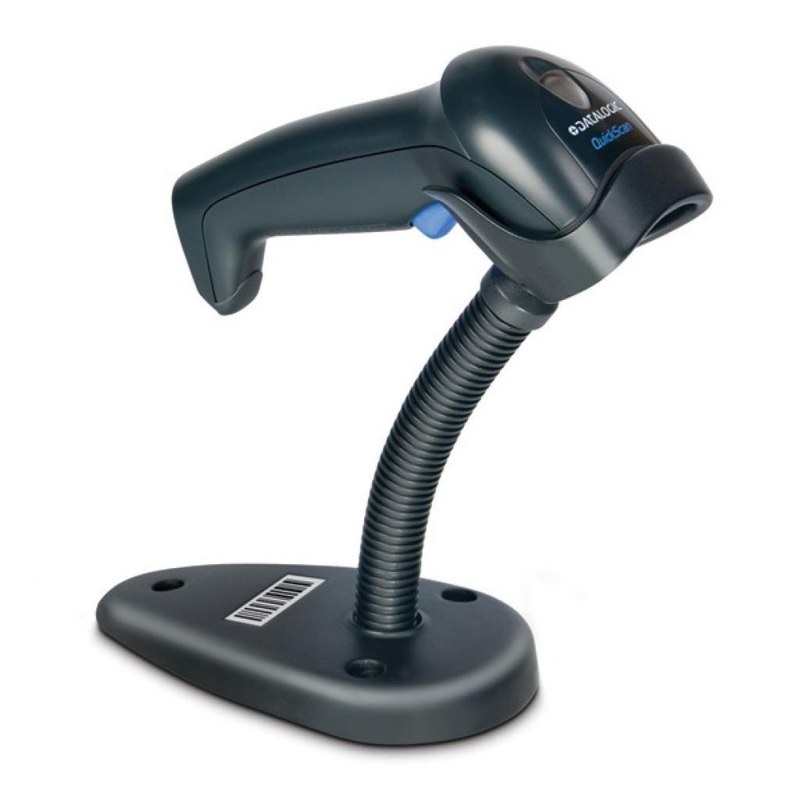

Конфигурация сканера выполняется с учётом требований информационной системы. Параметры задают активные форматы кодов, способ передачи данных, управляющие последовательности и варианты индикации. При размещении на подставке устройство может использоваться для считывания предъявляемых объектов без постоянного удержания корпуса в руке. В ручном режиме оператор направляет область считывания на код и инициирует захват изображения курком. Декодирование выполняется внутри сканера, поэтому в хост передаётся уже распознанная символьная последовательность.

Области применения

QD2430 применяется там, где требуется совместное чтение линейной и двумерной маркировки, быстрый визуальный контроль результата и отсутствие зависимости от ориентации кода. Типовые области использования:

• кассовые узлы розничной торговли,
• приёмка и отпуск товаров на складе,
• учёт комплектующих и запасных частей,
• идентификация документов и талонов,
• считывание электронных билетов,
• обработка маркировки на упаковке,
• регистрация продукции на производственных участках,
• работа сервисных и логистических терминалов.

Таким образом, Datalogic QuickScan QD2430 является проводным двумерным имидж-сканером, рассчитанным на чтение 1D- и 2D-форматов с печатных и электронных носителей. Сенсор 752 × 480 пикселей, всенаправленное распознавание, индикация Green Spot, поддержка проводных интерфейсов и защищённый корпус позволяют применять устройство в торговых, складских, производственных и сервисных информационных системах. Отсутствие аккумулятора исключает необходимость контроля заряда. Компания «Олниса» осуществляет поставку Datalogic QD2430 и промышленного оборудования.
