Характеристики насосной станции Grundfos MQ 3-5 для надежной эксплуатации

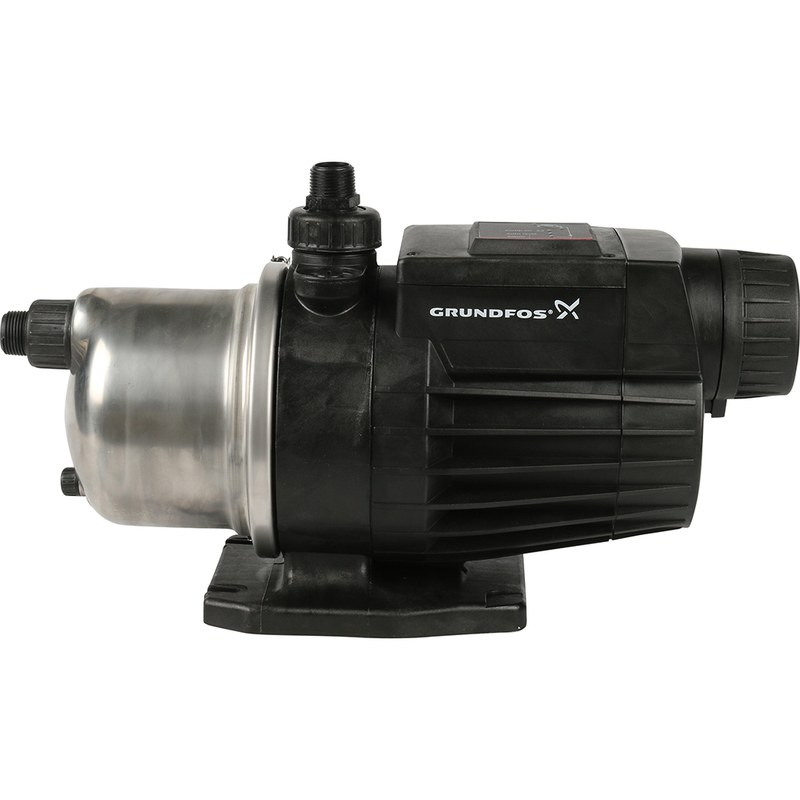

Grundfos MQ 3-35 представляет собой самовсасывающую насосную установку для автоматического повышения давления и подачи чистой воды. В едином корпусе объединены многоступенчатый насос, электродвигатель, малый гидроаккумулятор, датчики, обратный клапан и электронное управление. Система самостоятельно реагирует на открытие и закрытие водоразборного крана. Агрегат применяют при недостаточном давлении сети, а также для забора воды из накопительной емкости или колодца. Обозначение 3-35 соответствует подаче до 3 кубических метров в час и максимальному напору около 35 метров.
Технические характеристики
Ниже приведены основные рабочие параметры Grundfos MQ 3-35, определяющие гидравлические возможности, условия электропитания и допустимый режим эксплуатации:
- максимальная подача достигает 3 кубических метров в час,
- максимальный напор составляет приблизительно 35 метров водяного столба,
- номинальная рабочая точка находится в области подачи 3 кубических метра в час при напоре около 25 метров,
- предельная геометрическая высота всасывания составляет до 8 метров при заполненной всасывающей линии,
- максимальное давление на входе ограничивается значением 3 бара,
- предельное давление в системе составляет 7,5 бара,
- температура перекачиваемой воды допускается в диапазоне от 0 до 35 градусов Цельсия,
- допустимая температура окружающего воздуха достигает 45 градусов Цельсия,
- питание электродвигателя осуществляется от однофазной сети 220–240 вольт с частотой 50 герц,
- потребляемая электрическая мощность составляет около 850 ватт,
- номинальная полезная мощность двигателя соответствует примерно 550 ваттам,
- рабочий ток находится на уровне около 4 ампер,
- степень защиты корпуса соответствует классу IP54,
- класс изоляции обмоток электродвигателя — B,
- присоединительные патрубки имеют внутреннюю резьбу Rp 1 дюйм,
- уровень звукового давления не превышает приблизительно 55 децибел,
- ориентировочные габариты установки составляют 570 × 218 × 320 миллиметров,
- масса агрегата находится в пределах 13 килограммов.
Особенности конструкции
Гидравлическая часть MQ 3-35 выполнена по многоступенчатой центробежной схеме. Последовательные рабочие колеса передают жидкости энергию на каждой ступени, формируя требуемый напор при небольших размерах корпуса. Конфигурация проточной части обеспечивает удаление воздуха из заполненной подводящей линии. Перед первым пуском насосную камеру необходимо залить водой через предусмотренное отверстие. Электродвигатель охлаждается воздухом и связан с насосом общим валом. Встроенный мембранный бак компенсирует малые изменения объема воды, смягчает колебания давления и сокращает число включений. Обратный клапан препятствует движению жидкости к источнику после остановки. Компактная компоновка не требует отдельного внешнего блока базовой автоматики. Электроника получает сигналы от датчиков давления и протока. При открытии крана падение давления либо появление расхода запускает двигатель. После прекращения разбора насос останавливается с небольшой задержкой. Защита распознает отсутствие воды, перегрев и заклинивание. При сухом ходе двигатель отключается, затем автоматика периодически проверяет возможность восстановления подачи. Индикаторы отображают питание, работу и аварию.
Области применения
Практические направления эксплуатации установки связаны с чистой водой без длинноволокнистых и абразивных включений. Основные варианты использования включают:
- повышение давления холодной воды в частном доме или дачном строении,
- подачу воды к душевым, смесителям, бытовой технике и санитарным приборам,
- перекачивание из наземной либо заглубленной накопительной емкости,
- забор воды из неглубокого колодца при герметичной всасывающей магистрали,
- организацию полива сада, теплицы, газона и приусадебного участка,
- компенсацию недостаточного напора во внутренней сети небольшого объекта,
- создание локального автоматизированного водоснабжения с переменным расходом.
Таким образом, Grundfos MQ 3-35 объединяет насос, двигатель, гидроаккумулятор, датчики и электронику для автоматической подачи воды. Напор до 35 метров, подача до 3 кубических метров в час и всасывание с глубины до 8 метров позволяют использовать агрегат для локального водоснабжения, повышения давления и полива. Надежность зависит от заполнения перед пуском, герметичности всасывающей линии, качества воды и соблюдения рабочих ограничений. Компания «Олниса» поставляет Grundfos MQ 3-35 для автоматических систем водоснабжения на объектах РФ. Как поставщик промышленного оборудования, «Олниса» обеспечивает поставку продукции Grundfos по России. Насосная установка служит для устойчивой подачи чистой воды.
