Токоизмерительные клещи Fluke 302 — точный контроль параметров электрических цепей
Fluke 302 — компактные цифровые токоизмерительные клещи для контроля переменного тока, напряжения, сопротивления и целостности низковольтных цепей. Ток измеряется без разрыва проводника: разъёмный магнитопровод охватывает жилу и воспринимает создаваемое вокруг неё поле. Способ ускоряет замеры. Раскрытие захвата 30 мм и категория CAT III 600 В позволяют работать в соответствующих стационарных электроустановках при соблюдении мер безопасности.
Измерительные характеристики
Основные параметры Fluke 302 определяют диапазон решаемых задач и условия достоверного контроля:
- измерение переменного тока до 400 А,
- базовая погрешность измерения переменного тока ±(1,8 % показания + 5 единиц младшего разряда) при частоте 50–60 Гц,
- измерение переменного напряжения до 600 В,
- погрешность измерения переменного напряжения ±(1,5 % показания + 5 единиц младшего разряда),
- измерение постоянного напряжения до 600 В,
- погрешность измерения постоянного напряжения ±(1,0 % показания + 5 единиц младшего разряда),
- измерение сопротивления до 400 Ом,
- погрешность измерения сопротивления ±(1,0 % показания + 5 единиц младшего разряда),
- жидкокристаллический дисплей для непосредственного считывания показаний,
- диаметр охватываемого проводника до 30 мм,
- класс защиты измерительного входа CAT III 600 В.
Принцип измерения и порядок работы

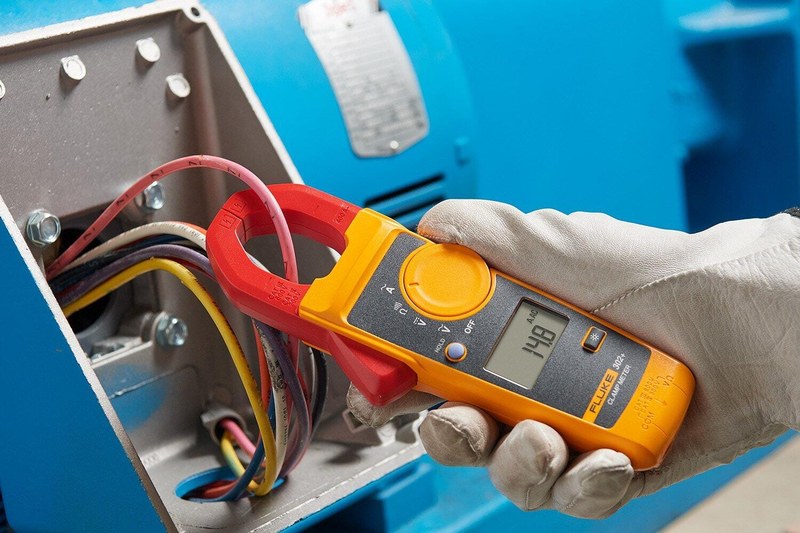

При измерении переменного тока магнитопровод замыкают вокруг одного проводника. Возникающий во вторичной системе сигнал масштабируется электронной схемой и выводится на дисплей. Охватывать фазный и нейтральный проводники одновременно нельзя: их магнитные потоки взаимно компенсируются, поэтому показание не отражает нагрузку каждой жилы. Рабочая последовательность включает следующие операции:
- осмотр корпуса, губок, измерительных проводов и изоляции перед включением,
- выбор требуемой функции поворотным переключателем,
- размыкание губок рычагом и охват только одного изолированного проводника,
- полное закрытие магнитопровода без зазора и механического перекоса,
- размещение проводника ближе к геометрическому центру захвата,
- считывание установившегося показания с цифрового дисплея,
- удаление клещей из рабочей зоны после завершения контроля.
Напряжение и сопротивление измеряют щупами. При контроле напряжения прибор подключают параллельно участку. Сопротивление и целостность цепи проверяют после снятия питания, разряда конденсаторов и подтверждения отсутствия потенциала. Звуковая прозвонка ускоряет поиск обрывов, неисправных контактов и соединений с малым сопротивлением.
Конструкция управления

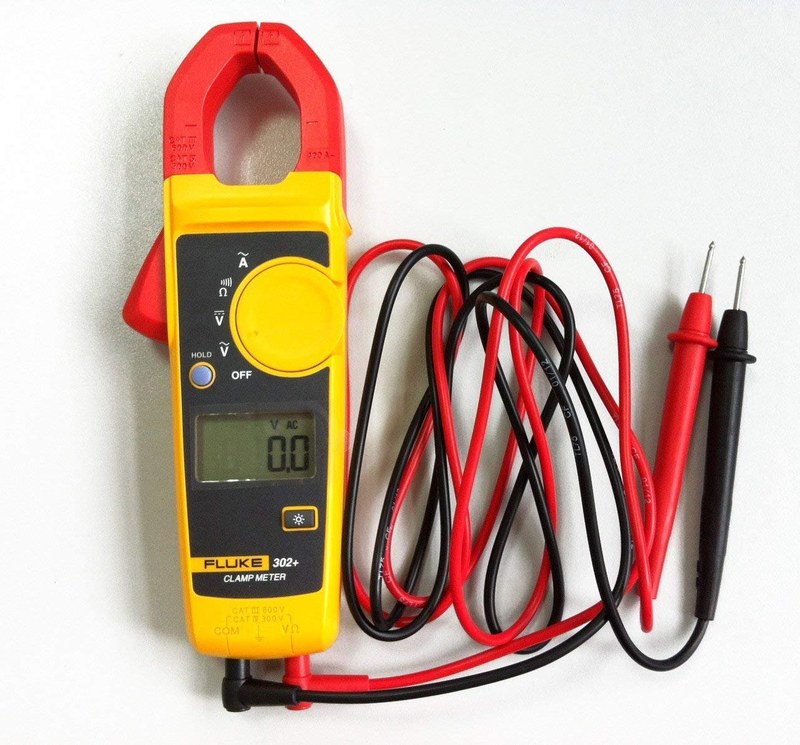

Измеритель выполнен в узком корпусе для управления одной рукой. Верхнюю часть образуют неподвижная и подвижная губки, раскрываемые боковым рычагом. Поворотный селектор служит для выбора функции. Жидкокристаллический дисплей находится в центральной зоне, а входные гнёзда предназначены для подключения щупов при контроле напряжения, сопротивления и непрерывности цепи. К конструктивным и эксплуатационным особенностям относятся:
- раскрытие губок, рассчитанное на проводник диаметром до 30 мм,
- эргономичный рычаг с возвратным механизмом закрытия магнитопровода,
- переносной корпус массой около 154 г,
- габаритные размеры приблизительно 208 × 58,5 × 28 мм,
- питание от двух элементов типа AAA,
- автоматическое отключение для уменьшения расхода энергии,
- функция удержания показания для фиксации результата в ограниченной зоне обзора,
- раздельные способы подключения для бесконтактного измерения тока и контактного контроля электрических величин.
Области применения
Функциональный набор Fluke 302 соответствует следующим практическим операциям:
- контроль токовой нагрузки однофазных и трёхфазных линий по каждому проводнику отдельно,
- сравнение фазных токов для выявления несимметрии нагрузки,
- проверка потребления электродвигателей, нагревателей, насосов и вентиляционных установок,
- измерение напряжения на вводах, автоматических выключателях и клеммных соединениях,
- контроль сопротивления обесточенных компонентов и проводников,
- поиск обрывов и проверка целостности соединений звуковой прозвонкой,
- оперативная диагностика распределительных щитов при регламентном обслуживании,
- проверка изменения нагрузки до и после переключения оборудования.
Таким образом, Fluke 302 объединяет измерение переменного тока до 400 А с контактным контролем напряжения до 600 В, сопротивления и целостности цепи. Захват 30 мм, цифровая индикация, удержание результата и автоматическое отключение рассчитаны на оперативные работы в установках CAT III 600 В. Достоверность показаний зависит от соблюдения пределов, правильного охвата одиночного проводника и требований электробезопасности. Компания «Олниса» выступает поставщиком промышленного оборудования, включая измерительные приборы Fluke. Поставка токоизмерительных клещей Fluke 302 через «Олниса» обеспечивает получение устройства для профессионального контроля электрических параметров. Оборудование предназначено для эксплуатации и диагностики промышленных систем.
