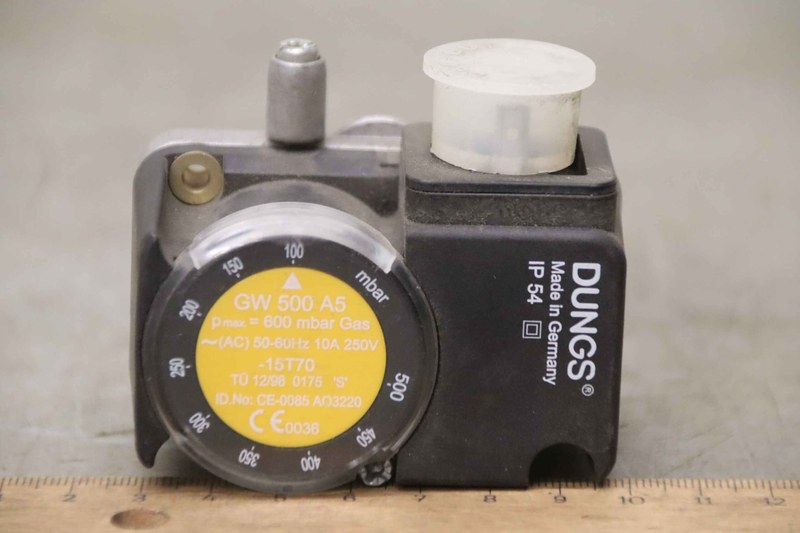

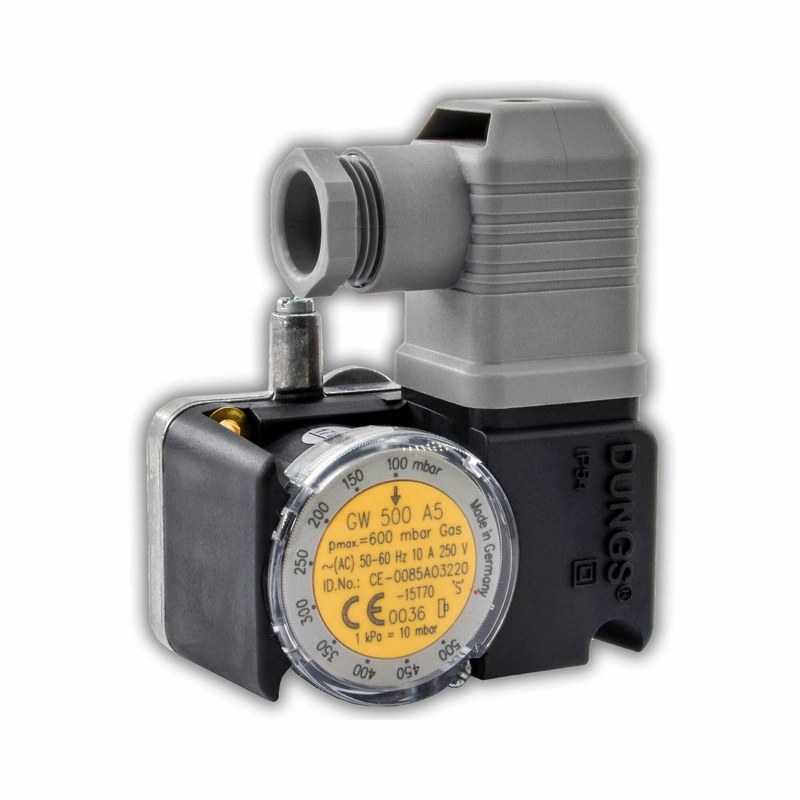

Реле давления DUNGS GW 500 A5 для контроля рабочих параметров
Dungs GW 500 A5 — регулируемое реле избыточного давления, формирующее дискретный сигнал при достижении заданного порога. Прибор применяют в горелках, котельных агрегатах и технологических линиях для контроля давления газов либо воздуха. Контакт включают в цепь разрешения пуска, управления клапаном или защитного отключения.
Технические параметры
Параметры GW 500 A5 определяют условия настройки, монтажа и включения. Уставку назначают с учетом рабочего режима, допустимого отклонения и дифференциала. К основным параметрам относятся:
- диапазон регулируемой уставки от 100 до 500 мбар,
- максимально допустимое рабочее давление 600 мбар,
- контролируемые среды — газ, воздух и нейтральные газы,
- принцип действия — мембранный, с механическим приводом микровыключателя,
- контактная система — перекидная, с тремя выводами,
- настройка порога — ручная, посредством градуированной шкалы,
- электрическое подключение — через клеммную группу под крышкой,
- выходной сигнал — состояние сухих контактов без аналогового преобразования.
Шкала предназначена для предварительной установки, а действительный порог проверяют поверенным измерителем на оборудовании. Коммутационную способность контактов сопоставляют с напряжением, родом тока и нагрузкой. Для катушек учитывают пусковой ток и перенапряжение при размыкании.
Конструкция и работа механизма
Корпус разделяет пневматическую и электрическую зоны. Канал передает давление к мембране, а пружина создает усилие выбранной уставки. Передаточный узел переключает микровыключатель. Возврат происходит после обратного изменения давления на величину дифференциала. Гистерезис предотвращает частую коммутацию при пульсациях около порога. Конструктивная схема включает:
- корпус с закрываемой зоной электрических соединений,
- канал для подвода контролируемого давления,
- мембрану, воспринимающую нагрузку газообразной среды,
- регулировочную пружину и узел ее сжатия,
- градуированную шкалу задания порога,
- перекидной микровыключатель с тремя выводами,
- кабельный ввод для фиксации и защиты проводников.
Принцип переключения и электрическая логика
При повышении давления мембрана преодолевает усилие пружины, и привод меняет положение перекидного контакта. При снижении параметра возврат совершается с учетом дифференциала. Использование замкнутой или разомкнутой цепи зависит от безопасной реакции установки. Потеря давления, обрыв проводника или отключение питания должны переводить оборудование в защитное состояние. Последовательность действия выглядит следующим образом:
- давление поступает по каналу в мембранную полость,
- мембрана перемещается при изменении пневматического усилия,
- пружина удерживает механизм до достижения установленного порога,
- привод мгновенно переключает электрические контакты,
- автоматика фиксирует состояние и выполняет операцию,
- после перехода через точку возврата контакты принимают исходное положение.
Монтаж и настройка
До монтажа проверяют соответствие диапазона расчетной точке. Уставку располагают внутри шкалы с запасом от границ. Реле присоединяют к чистому каналу; уплотнитель не должен перекрывать проход. Корпус закрепляют без деформации, линию прокладывают с учетом конденсата, вибрации и пульсаций. Соединение испытывают на герметичность допустимым для газовой системы способом. Порядок ввода в эксплуатацию предусматривает:
- обесточивание цепи перед подключением проводников,
- проверку назначения электрических контактов,
- установку предварительного значения по шкале,
- изменение давления с фиксацией срабатывания,
- контроль точки возврата при снижении параметра,
- коррекцию уставки по инструментальному измерению,
- проверку реакции исполнительной автоматики в рабочем цикле,
- закрытие крышки после завершения регулировки.
Области применения
Реле применяют там, где достижение или потеря давления определяет продолжение процесса. Место монтажа выбирают по схеме и категории среды. Прибор не выполняет непрерывное измерение и не заменяет манометр: его функция заключается в выдаче сигнала. Основные области использования представлены ниже:
- контроль давления газа перед горелочным устройством,
- подтверждение давления воздуха от вентилятора,
- блокировка пуска при отсутствии требуемого параметра,
- останов установки при выходе давления за заданную границу,
- контроль газовых рамп, клапанных блоков и теплогенераторов,
- формирование входного сигнала для шкафа автоматики.
Таким образом, Dungs GW 500 A5 контролирует давление в диапазоне 100–500 мбар и выдает дискретный сигнал для цепей управления и безопасности. Мембрана, регулируемая пружина и микровыключатель образуют автономный коммутационный узел газовых и воздушных систем. Стабильность работы зависит от корректного отбора давления, проверки уставки и учета дифференциала. Компания «Олниса» осуществляет поставку Dungs GW 500 A5 как промышленного оборудования для горелочных, котельных и технологических установок. «Олниса» также поставляет реле давления Dungs для комплектации газоиспользующих систем.
