Скважинный насос Grundfos SP 30-7: стабильный напор и высокая эффективность

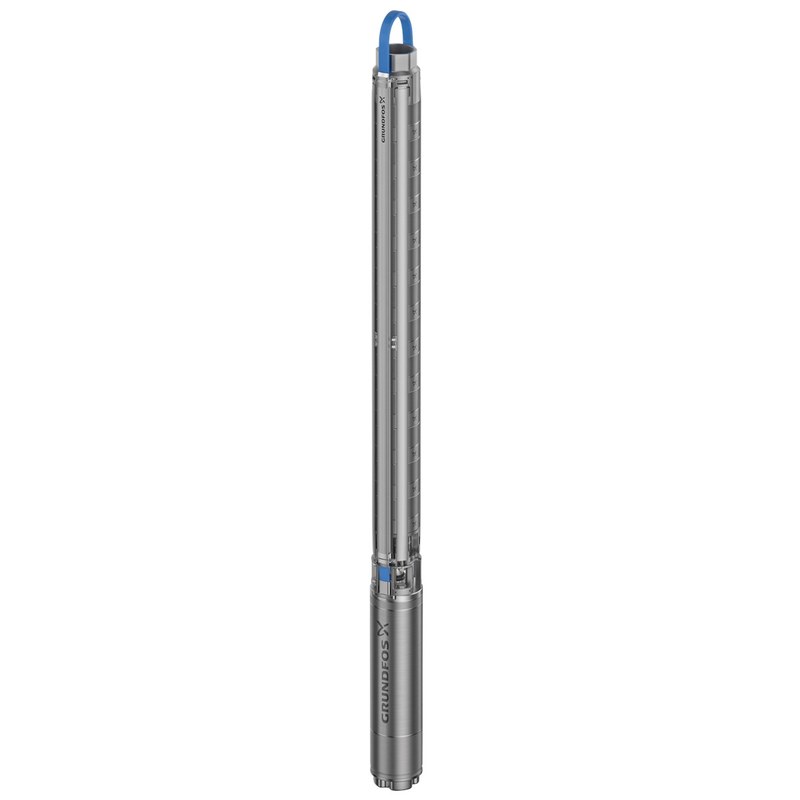

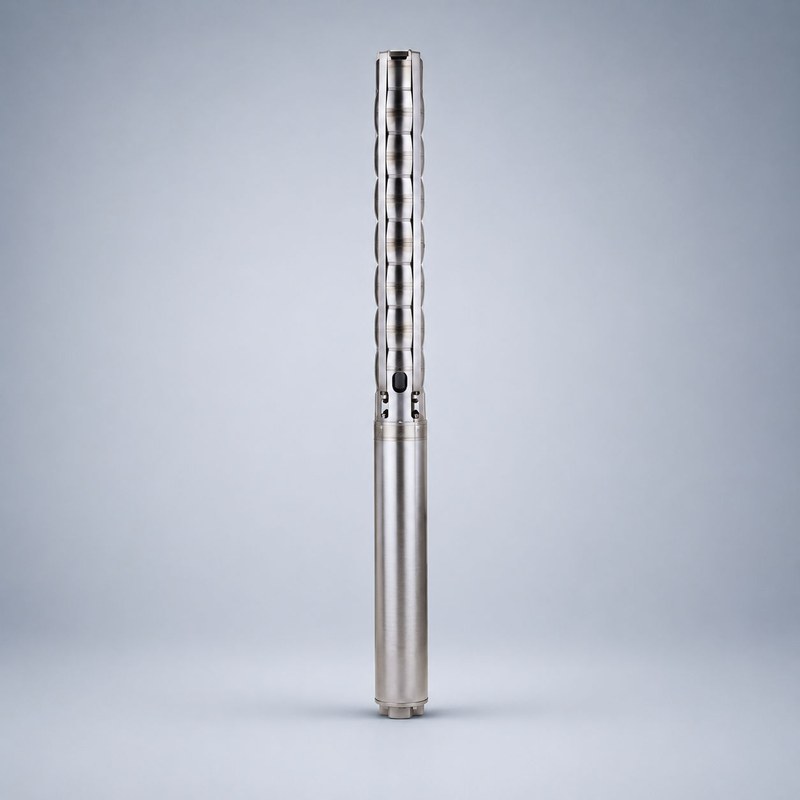

Grundfos SP 30-7 представляет собой многоступенчатый погружной центробежный насос, предназначенный для подъема чистой воды из скважин, резервуаров и технологических емкостей. Конструкция рассчитана на длительную работу при погружении гидравлической части и двигателя в воду. Обозначение SP указывает на скважинное исполнение, число 30 связано с номинальной подачей порядка 30 м3/ч, а индекс 7 отражает семиступенчатую гидравлическую схему. Последовательное расположение рабочих колес создает высокий напор при компактном диаметре агрегата.
Технические характеристики
Основные параметры Grundfos SP 30-7 определяют гидравлические возможности и условия монтажа. Для типового исполнения характерны следующие значения:
- номинальная подача — около 30 м3/ч,
- число гидравлических ступеней — 7,
- тип насоса — погружной многоступенчатый центробежный,
- ориентировочный рабочий напор — порядка 55–75 м водяного столба в зависимости от расхода и исполнения двигателя,
- частота вращения электродвигателя при сети 50 Гц — около 2900 об/мин,
- номинальная частота питающей сети — 50 Гц,
- рабочая среда — чистая вода без длинноволокнистых и абразивных включений,
- максимально допустимая температура перекачиваемой воды для стандартного исполнения — обычно до 40 C,
- монтажное положение — вертикальное, для отдельных условий допускается горизонтальное размещение при соблюдении требований к охлаждению двигателя,
- число рабочих колес — 7,
- принцип создания давления — последовательное повышение энергии потока в каждой ступени,
- материал основных деталей гидравлической части — коррозионностойкая нержавеющая сталь,
- соединение с напорным трубопроводом выполняется через верхний выходной патрубок,
- охлаждение электродвигателя обеспечивается потоком окружающей воды,
- режим работы — продолжительный при обеспечении требуемого уровня погружения и охлаждения,
- запуск — прямой либо через устройство плавного пуска или частотный преобразователь при совместимом электродвигателе,
- регулирование производительности — изменением частоты вращения или гидравлическим регулированием в системе,
- защита установки должна предусматривать контроль перегрузки, пропадания фаз, сухого хода и отклонений питающего напряжения.
Особенности конструкции
Гидравлическая часть SP 30-7 образована набором последовательно соединенных ступеней, каждая из которых включает рабочее колесо и направляющий аппарат. Вращение колеса сообщает воде кинетическую энергию, после чего направляющий аппарат преобразует часть скорости потока в статическое давление и подает жидкость на следующую ступень. За семь последовательных этапов напор суммируется, поэтому агрегат способен перемещать воду на значительную высоту без применения крупногабаритной одноступенчатой проточной части. Вал проходит через пакет ступеней и передает крутящий момент от погружного электродвигателя. Радиальные и осевые нагрузки воспринимаются системой опор, а точная центровка вращающихся элементов снижает вибрации. Коррозионностойкие металлические детали рассчитаны на постоянный контакт с водой. Входная часть оборудуется защитным элементом, ограничивающим попадание крупных примесей. Обратный клапан в напорной зоне препятствует обратному движению столба воды после остановки. Погружное исполнение исключает отдельную всасывающую линию: давление на входе создается столбом жидкости. Такой режим важен для устойчивой работы установки.
Области применения
Модель применяют там, где требуется стабильная подача при значительном гидравлическом сопротивлении. Основные направления включают:
- подъем воды из глубоких артезианских и технических скважин,
- централизованное и локальное хозяйственно-питьевое водоснабжение,
- заполнение резервуаров, водонапорных башен и накопительных емкостей,
- подачу воды в промышленные технологические контуры,
- орошение сельскохозяйственных площадей и тепличных комплексов,
- создание давления в распределительных водопроводных сетях,
- перекачивание чистой охлаждающей воды,
- питание установок фильтрации и водоподготовки,
- организацию резервных источников водоснабжения,
- работу в составе автоматизированных станций с датчиками давления и уровня.
Таким образом, Grundfos SP 30-7 является погружным многоступенчатым насосом, рассчитанным на подачу приблизительно 30 м3/ч и формирование повышенного напора за счет семи последовательных гидравлических ступеней. Его конструкция сочетает рабочие колеса, направляющие аппараты, общий вал, погружной электродвигатель и коррозионностойкий корпус. Такая схема обеспечивает подъем чистой воды из скважин и стабильную работу системы. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы Grundfos SP 30-7. Поставка через «Олниса» позволяет использовать данное оборудование в составе водоснабжающих и технологических систем различного назначения.
