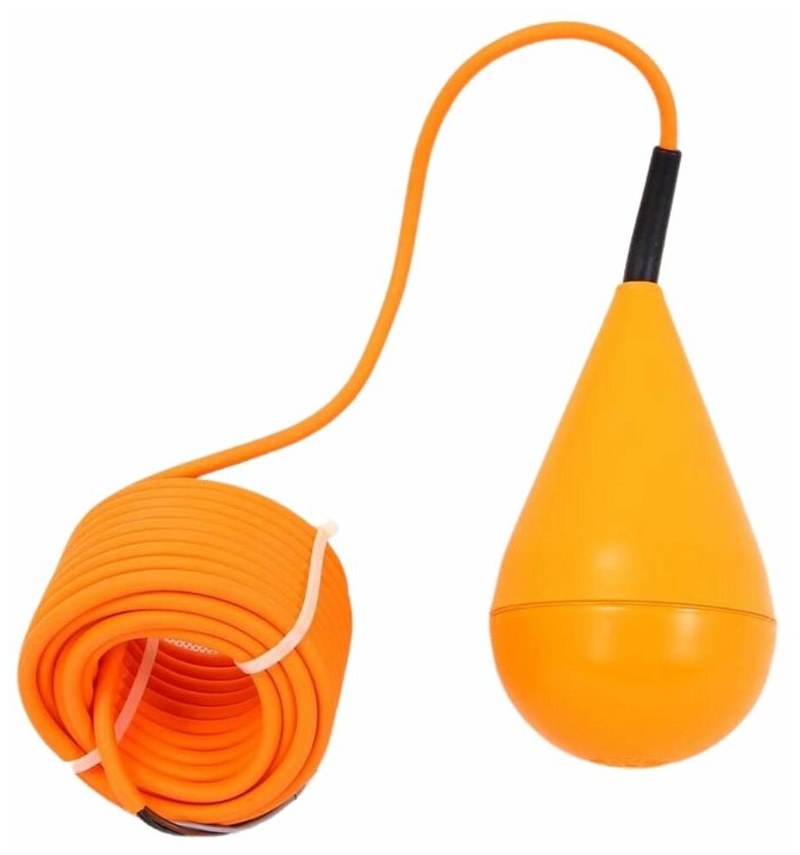

Поплавковый выключатель Grundfos с кабелем — надежное управление работой насосного оборудования
Поплавковый выключатель Grundfos с кабелем применяется для автоматического контроля уровня воды и совместимых жидкостей в резервуарах, колодцах, приямках и насосных установках. Устройство формирует электрический сигнал при изменении положения поплавка и используется для запуска или остановки насоса, защиты от сухого хода, ограничения переполнения либо аварийной сигнализации.
Технические характеристики
Для типовых поплавковых выключателей Grundfos с кабелем характерны следующие рабочие параметры:
- номинальное напряжение цепи управления до 250 В переменного тока,
- допустимый коммутируемый ток обычно до 10 А при активной нагрузке,
- частота питающей сети 50–60 Гц,
- степень защиты герметичного корпуса до IP68,
- рабочая температура жидкости ориентировочно от 0 до +50 C,
- температура окружающей среды до +50 C,
- длина соединительного кабеля в распространенных исполнениях 5, 10 или 20 м,
- число электрических жил обычно 3 для переключающего контакта,
- контакта — перекидной, позволяющий использовать нормально открытое или нормально закрытое состояние,
- минимальный радиус свободного перемещения определяется длиной закрепленного участка кабеля и обычно составляет не менее 100–200 мм,
- положение срабатывания задается углом отклонения корпуса относительно вертикали,
- материал внешней оболочки кабеля рассчитан на постоянный контакт с водой,
- корпус поплавка выполняется из ударопрочного полимерного материала,
- подключение производится в цепь управления насосом либо через промежуточное реле,
- режим работы допускает многократные циклы переключения при подъеме и снижении уровня жидкости.
Принцип действия основан на изменении ориентации поплавка под действием выталкивающей силы. При повышении уровня корпус всплывает, поворачивается вокруг точки фиксации кабеля и переводит внутренний переключатель в другое состояние. При снижении уровня происходит обратное перемещение. Один выключатель поэтому может включать оборудование при заполнении, отключать его при опорожнении или подавать аварийный сигнал, если схема использует соответствующую пару контактов.
Особенности конструкции

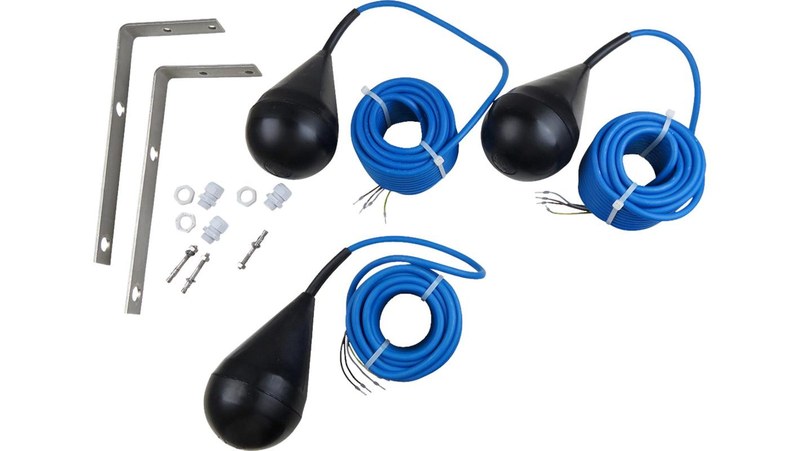

Корпус поплавкового выключателя имеет герметичное исполнение, предотвращающее проникновение жидкости к электрическим элементам. Внутри располагается переключающий узел, реагирующий на изменение пространственного положения. Кабель вводится через уплотнительный узел, который снижает механическую нагрузку на жилы и препятствует проникновению влаги. Свободный участок кабеля между точкой крепления и корпусом выполняет роль гибкого рычага: его длина определяет диапазон перемещения поплавка и разницу между уровнями включения и отключения. Чем больше свободная длина, тем шире интервал переключения. Для устойчивой работы поплавок должен двигаться без касания стенок, труб, арматуры и других элементов резервуара. При монтаже учитывают направление потока и наличие загрязнений, способных ограничить поворот корпуса.
Области применения
Поплавковые выключатели с кабелем применяются там, где требуется дискретное управление по уровню. Основные области применения включают:
- управление дренажными и погружными насосами в приямках,
- контроль наполнения накопительных резервуаров,
- отключение насоса при снижении уровня ниже допустимого значения,
- защиту насосного агрегата от работы без жидкости,
- предотвращение переполнения технологических и хозяйственных емкостей,
- формирование сигнала высокого или низкого уровня,
- управление насосами в колодцах и сборных шахтах,
- работу в установках отвода грунтовых, дождевых и дренажных вод,
- использование в системах канализационного и хозяйственно-бытового водоотведения при совместимости материалов со средой,
- создание двухуровневой логики при установке нескольких поплавковых выключателей.
Таким образом, поплавковый выключатель Grundfos с кабелем представляет собой функциональное средство дискретного контроля уровня жидкости. Его работа основана на изменении положения герметичного поплавка и переключении электрического контакта при достижении заданной отметки. Корректная установка требует свободного пространства для перемещения корпуса, выбора длины подвеса и подключения нужной контактной группы. Устройство применяется для управления насосами, защиты от сухого хода, предотвращения переполнения и сигнализации уровня. Компания «Олниса» поставляет промышленное оборудование, включая поплавковые выключатели Grundfos с кабелем для насосных и инженерных систем. Поставка через «Олниса» позволяет комплектовать объекты промышленными компонентами требуемого исполнения.
