Источник питания GW Instek SPS 3610: точность, стабильность и удобство управления
Импульсный источник питания GW Instek SPS-3610 представляет собой одноканальное лабораторное оборудование, предназначенное для формирования стабильного регулируемого постоянного напряжения и тока при проведении измерений, испытаний и разработке электронных устройств. Модель относится к серии SPS, выполненной по импульсной технологии преобразования энергии, что позволяет сочетать высокую мощность, компактные размеры и удобство эксплуатации. Источник обеспечивает выходное напряжение в диапазоне от 0 до 36 В постоянного тока и токовую нагрузку до 10 А, при этом максимальная выходная мощность достигает 360 Вт.
Технические характеристики
Основные параметры GW Instek SPS-3610 определяют возможности применения устройства в различных задачах, связанных с контролем и проверкой электрических цепей. Ниже перечислены ключевые технические характеристики модели:
- Тип оборудования — импульсный одноканальный лабораторный источник постоянного тока,
- количество выходных каналов — 1 регулируемый канал,
- диапазон выходного напряжения — от 0 до 36 В постоянного тока,
- диапазон регулировки выходного тока — от 0 до 10 А,
- максимальная выходная мощность — 360 Вт,
- тип преобразования энергии — импульсный преобразователь с высокой плотностью мощности,
- режимы стабилизации — постоянное напряжение CV и постоянный ток CC,
- точность стабилизации напряжения — до 0,01 %,
- выходные пульсации и шумы — не более 5 мВ RMS,
- разрешение отображения напряжения — 10 мВ,
- разрешение отображения тока — 0,1 А,
- тип индикации — цифровая светодиодная индикация напряжения и тока,
- диапазон входного напряжения питания — 115/230 В переменного тока с частотой 50/60 Гц,
- потребляемая мощность входной цепи — до 500 Вт,
- полная мощность входа — до 900 ВА,
- рабочая температура эксплуатации — от 0 до 40 C,
- допустимая влажность при работе — менее 80 %,
- температура хранения — от -10 до 70 C,
- максимальная рабочая высота — до 2000 м над уровнем моря,
- габаритные размеры корпуса — около 128×145×285 мм,
- масса устройства — около 3,3 кг.
Принцип работы источника основан на преобразовании входного переменного напряжения в регулируемый постоянный сигнал с использованием импульсного силового каскада. Такая архитектура позволяет уменьшить размеры внутренних компонентов по сравнению с традиционными линейными блоками питания и обеспечить эффективное преобразование энергии. Стабилизация параметров выполняется системой обратной связи, которая контролирует выходное напряжение и ток, поддерживая заданные значения при изменении нагрузки. Основные рабочие режимы включают следующие функции:
- режим стабилизации постоянного напряжения CV с поддержанием установленного уровня напряжения при изменении сопротивления нагрузки,
- режим стабилизации постоянного тока CC с ограничением выходного тока для защиты подключенных устройств,
- режим плавной регулировки параметров с использованием грубой и точной настройки напряжения и тока,
- режим ограничения тока при превышении установленного значения нагрузки,
- режим защиты от аварийных состояний при возникновении перегрузки или неправильного подключения.
Особенности конструкции устройства

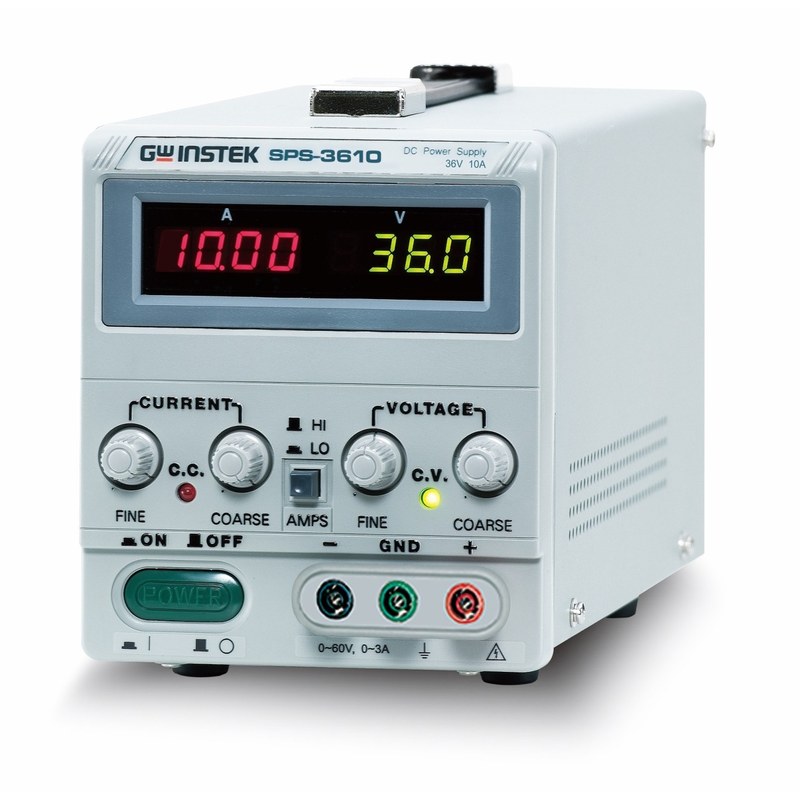

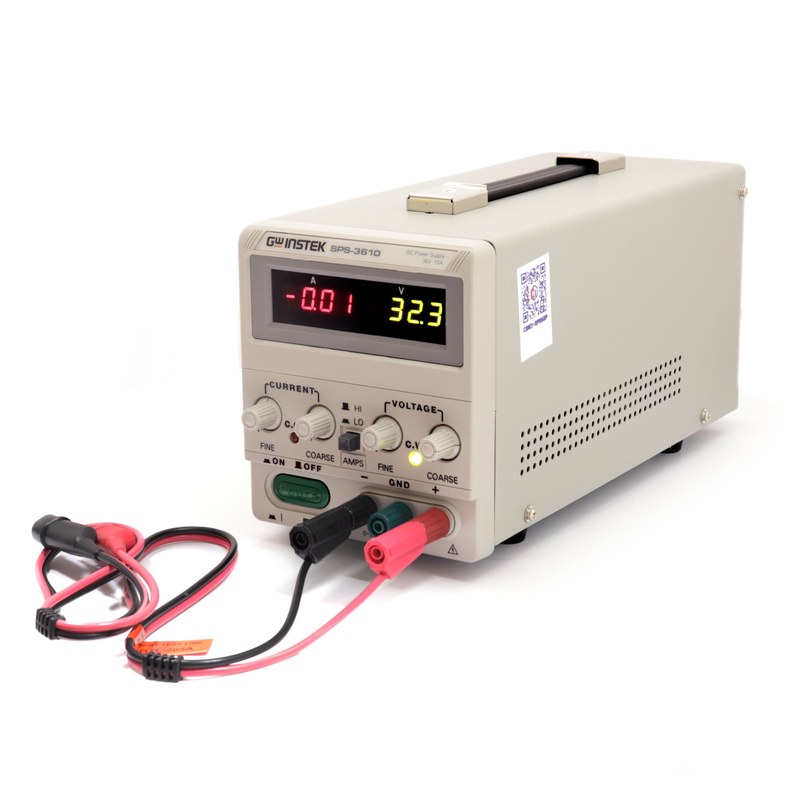

GW Instek SPS-3610 выполнен в компактном настольном корпусе, внутри которого размещены импульсный преобразовательный модуль, система управления, измерительные цепи и защитные элементы. Передняя панель оборудована органами регулировки выходных параметров и цифровыми индикаторами, позволяющими одновременно контролировать значения напряжения и тока. Благодаря этому оператор получает возможность быстро оценивать состояние подключенной цепи без использования дополнительных измерительных приборов. Конструкция источника предусматривает разделение силовой и управляющей частей, что способствует повышению стабильности работы при различных режимах нагрузки. Встроенная система защиты предотвращает повреждение оборудования при возникновении нештатных ситуаций. В состав защитных функций входят ограничение выходного тока, защита от перенапряжения, защита от перегрузки и защита от обратной полярности подключения.
Особое значение имеет возможность точного изменения параметров питания. Регулировочные элементы обеспечивают как быстрое приближение к необходимому значению, так и точную установку рабочих характеристик. Это позволяет использовать устройство при испытании электронных компонентов, настройке схем управления и проверке электрических узлов с различными требованиями к питанию. Система охлаждения обеспечивает поддержание рабочего температурного режима при максимальной нагрузке. Импульсная схема преобразования снижает тепловые потери и позволяет получить высокий уровень эффективности при сохранении небольшого веса и размеров корпуса.
Области применения
GW Instek SPS-3610 применяется в сферах, где требуется регулируемый источник постоянного напряжения с высокой стабильностью параметров. Основные направления использования включают:
- испытательные лаборатории для проверки электронных компонентов и электрических схем,
- учебные и исследовательские комплексы для проведения практических экспериментов,
- производственные участки контроля и тестирования радиоэлектронных устройств,
- центры разработки систем автоматики и управления,
- стенды проверки плат, модулей и отдельных электронных узлов,
- технические помещения для настройки оборудования с постоянным питанием,
- системы контроля качества при выпуске электротехнической продукции.
Таким образом, GW Instek SPS-3610 является функциональным лабораторным источником питания, сочетающим регулируемые параметры, надежную конструкцию и широкие возможности применения. Модель подходит для задач, связанных с испытанием, настройкой и эксплуатацией электронных систем, где требуется стабильное постоянное питание. Компания «Олниса» предлагает GW Instek SPS-3610 как надежное промышленное оборудование для различных технических направлений. Поставка продукции осуществляется с учетом требований к качеству и комплектации оборудования. «Олниса» является поставщиком промышленного оборудования, обеспечивая доступ к современным решениям для предприятий и технических организаций.
