Насосы Grundfos с частотным регулированием для эффективной работы промышленных систем
Насосное оборудование Grundfos с частотным регулированием применяется в системах с переменной нагрузкой. Такие установки изменяют частоту вращения электродвигателя, поддерживая заданное давление, расход или иной технологический параметр. Преобразователь частоты управляет питанием двигателя и скоростью рабочего колеса.
Технические характеристики
Основные параметры насосов Grundfos с частотным регулированием зависят от серии и исполнения, но для промышленных и инженерных систем характерны следующие значения:
- частота питающей сети — 50 или 60 Гц,
- напряжение питания однофазных исполнений — 1 × 200–240 В,
- напряжение питания трехфазных исполнений — 3 × 380–480 В,
- диапазон регулирования частоты вращения — примерно от 20 до 100 % номинального значения,
- мощность встроенного или внешнего привода — от 0,37 до 22 кВт и выше,
- частота вращения двухполюсного электродвигателя — до 2900–3000 об/мин,
- максимальное рабочее давление типовых многоступенчатых исполнений — до 16 или 25 бар,
- температура перекачиваемой среды — приблизительно от –20 до +120 C,
- степень защиты электродвигателя и электроники — обычно IP55,
- класс изоляции электродвигателя — F,
- управляющий сигнал — 0–10 В, 0/4–20 мА либо цифровая команда,
- режимы — постоянное давление, перепад давления, расход, уровень или работа по внешнему заданию,
- защита — от перегрузки, перегрева, отклонений напряжения, обрыва фазы и блокировки ротора,
- интерфейсы — дискретные и аналоговые входы, релейные выходы и цифровая связь в отдельных исполнениях,
- подача и напор определяются конкретной гидравлической частью насоса и рабочей точкой системы.
Регулирование основано на законах подобия центробежных машин. При снижении частоты вращения подача изменяется примерно пропорционально скорости, напор — квадрату скорости, а мощность — ее кубу. Поэтому снижение оборотов при частичной нагрузке сокращает энергопотребление. Контроллер сравнивает измеренное значение с заданным и корректирует скорость до восстановления режима.
Особенности конструкции

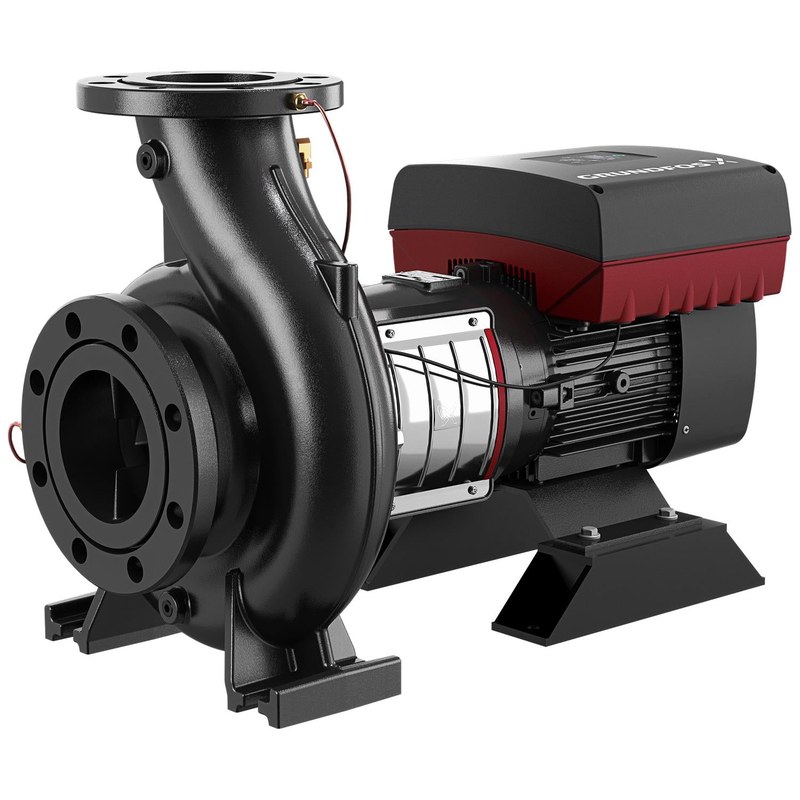

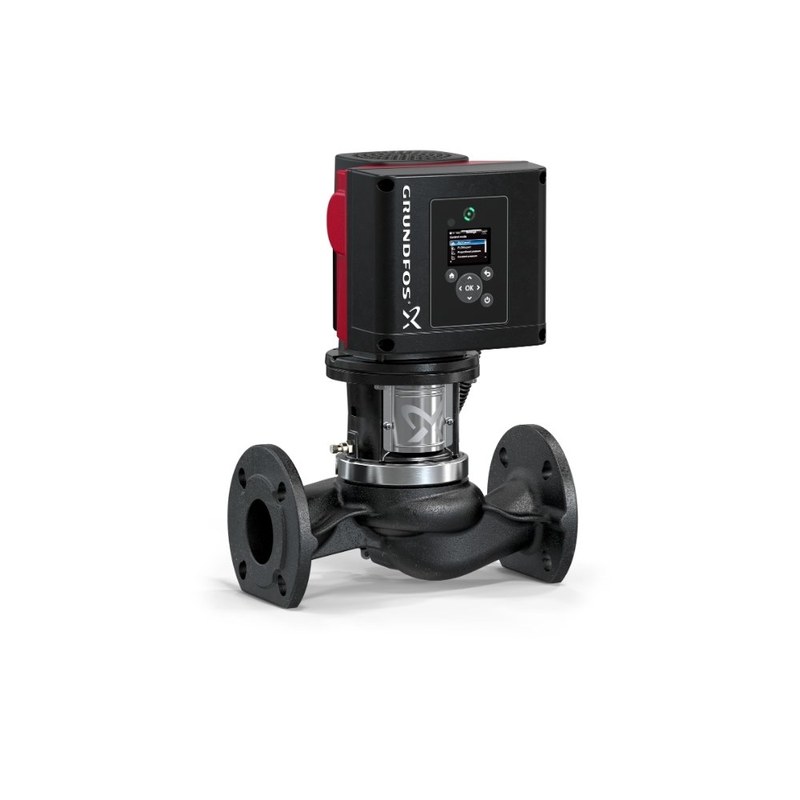

Система включает гидравлическую часть, электродвигатель, преобразователь частоты, датчики и электронику. В ряде исполнений Grundfos преобразователь встроен в двигатель и образует единый привод. В других системах применяется внешний преобразователь. Электронный модуль получает сигнал датчика давления, расхода, уровня или температуры. При снижении потребления двигатель замедляется, при росте нагрузки скорость увеличивается. Для регулирования применяется ПИД-алгоритм, определяющий быстродействие и устойчивость контура. В каскадных станциях контроллер подключает или отключает параллельные насосы. Гидравлическая часть может быть одноступенчатой или многоступенчатой, горизонтальной либо вертикальной. Несколько рабочих колес последовательно повышают давление в системах водоснабжения. Вал соединяется с двигателем непосредственно или через муфту, а герметизация выполняется торцевым уплотнением. Для проточной части применяются чугун, нержавеющая сталь и комбинированные материалы. Электронная защита контролирует ток, температуру и состояние привода, ограничивая работу при аварийных отклонениях.
Области применения
Насосы Grundfos с регулируемой частотой вращения востребованы там, где расход и давление меняются во времени. Основные направления применения включают:
- системы повышения давления в жилых, коммерческих и промышленных зданиях,
- циркуляционные контуры отопления и охлаждения,
- системы кондиционирования и холодоснабжения,
- технологическое водоснабжение предприятий,
- перекачивание воды в многоступенчатых установках,
- системы поддержания постоянного давления в трубопроводах,
- водоподготовку и распределение технической воды,
- насосные станции с каскадным подключением нескольких агрегатов,
- контуры с переменным расходом и автоматической адаптацией к нагрузке,
- инженерные системы с внешним аналоговым или цифровым управлением.
Таким образом, частотное регулирование делает насосные системы Grundfos адаптивными к реальному режиму эксплуатации. Изменение скорости позволяет поддерживать требуемые параметры без постоянной работы двигателя на максимальной частоте вращения, что особенно важно при переменном потреблении. Электронное управление, датчики и защитные функции формируют единую систему, автоматически реагирующую на изменение нагрузки и поддерживающую устойчивый режим. Компания «Олниса» осуществляет поставку промышленного насосного оборудования Grundfos с частотным регулированием для инженерных и производственных систем. Поставка выполняется в соответствии с требуемым исполнением и комплектацией оборудования.
