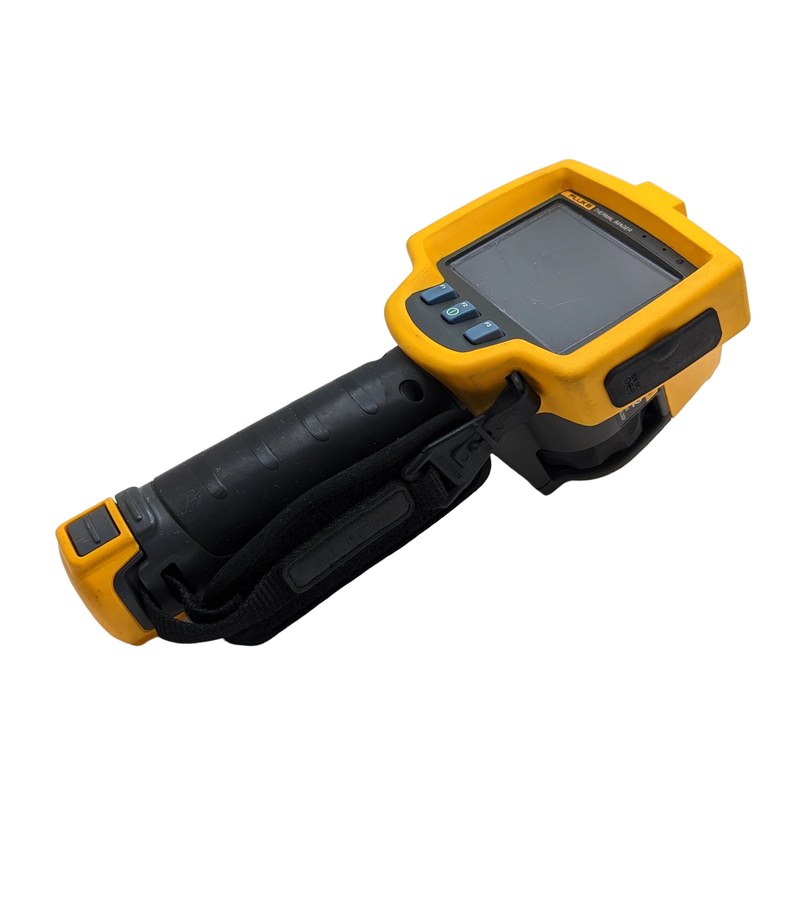

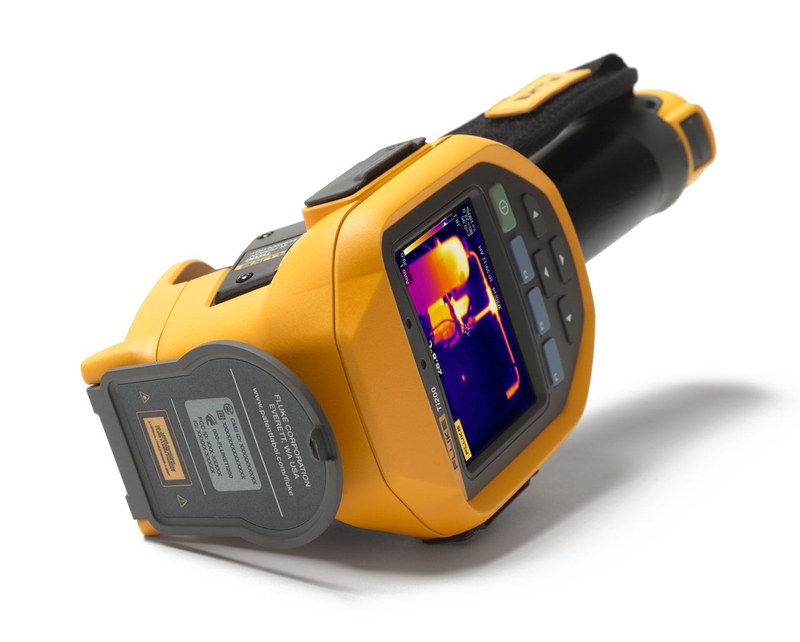

Тепловизор Fluke Ti32 для контроля температуры и выявления перегрева
Инфракрасная диагностика является одним из эффективных методов контроля состояния промышленного оборудования, электрических систем и механических узлов без остановки технологических процессов. Тепловизор Fluke Ti32 представляет собой измерительный прибор профессионального класса, предназначенный для получения высокодетализированных термографических изображений и определения температурных отклонений на контролируемых объектах. Модель использует инфракрасный детектор с разрешением 320 × 240 пикселей, технологию объединения визуального и теплового изображения IR-Fusion и набор функций для точного анализа температурных характеристик.
Технические характеристики
Основные параметры тепловизора Fluke Ti32 определяют его возможности при проведении промышленных измерений. Ниже перечислены ключевые технические характеристики устройства:
- Диапазон измеряемых температур составляет от -20 C до +600 C, что позволяет контролировать широкий спектр промышленных объектов,
- точность температурных измерений достигает ±2 C или ±2 % от измеренного значения при номинальной температуре окружающей среды 25 C,
- тепловой сенсор выполнен на основе неохлаждаемого микроболометра Focal Plane Array с разрешением 320 × 240 пикселей,
- общее количество элементов инфракрасного изображения составляет 76 800 температурных точек,
- тепловая чувствительность NETD составляет не более 0,045 C или 45 мК, что обеспечивает обнаружение небольших температурных различий,
- рабочий спектральный диапазон инфракрасного излучения находится в пределах от 7,5 до 14 мкм,
- частота обновления изображения составляет 9 Гц или 60 Гц в зависимости от исполнения прибора,
- поле зрения стандартного инфракрасного объектива составляет 23 × 17,
- цветной дисплей имеет диагональ 3,7 дюйма и разрешение VGA 640 × 480 пикселей,
- цифровая камера видимого диапазона имеет разрешение 2,0 мегапикселя,
- объем карты памяти SD составляет 2 ГБ, что позволяет сохранять до 1200 радиометрических изображений формата IS2 с голосовыми комментариями,
- максимальная продолжительность голосовой записи для одного изображения составляет 60 секунд,
- допустимая высота падения прибора при испытаниях составляет до 2 м,
- диапазон температуры хранения без аккумуляторных батарей составляет от -20 C до +50 C.
Особенности конструкции устройств
Конструкция Fluke Ti32 разработана с учетом эксплуатации в промышленных условиях, где требуется надежность измерительного оборудования и удобство проведения диагностики. Основным элементом прибора является инфракрасный модуль с матрицей 320 × 240 элементов, который формирует подробное тепловое изображение объекта. Каждый пиксель матрицы соответствует отдельной точке измерения температуры, благодаря чему оператор получает распределение тепловых потоков по всей поверхности контролируемого участка. Встроенная технология IR-Fusion обеспечивает совмещение инфракрасного изображения с изображением видимого диапазона. Система автоматически корректирует параллакс и позволяет выбирать различные уровни смешивания изображений. Такой принцип работы облегчает идентификацию объектов и помогает точно определять расположение температурных зон.
Оптическая система прибора поддерживает ручную фокусировку одной рукой, что позволяет быстро изменять резкость изображения непосредственно во время обследования оборудования. Для повышения точности предусмотрены функции компенсации коэффициента излучения поверхности, учета отраженной температуры окружающей среды и корректировки пропускания материалов. Программная часть тепловизора включает возможность изменения цветовых палитр, настройки диапазона температур, выбора режима автоматического или ручного масштабирования и применения температурных сигналов. Доступны режимы отображения инфракрасного изображения, смешанного изображения IR-Fusion и режима «картинка в картинке». Для сохранения результатов диагностики используется карта памяти SD. Полученные данные могут сохраняться в радиометрическом формате IS2, а также в форматах BMP и JPEG для дальнейшего просмотра и подготовки технических отчетов. Совместимость с программным обеспечением SmartView позволяет выполнять расширенный анализ температурных изображений и создавать документы по результатам обследований.
Области применения
Тепловизор Fluke Ti32 используется в различных направлениях промышленного контроля, где требуется оперативное обнаружение температурных изменений. Основные области применения включают:
- диагностику электрических распределительных устройств, силовых шкафов и коммутационных соединений,
- контроль состояния электродвигателей, генераторов, приводов и вращающихся механизмов,
- обследование трансформаторов, кабельных линий и токопроводящих элементов,
- поиск перегретых контактов и участков повышенного сопротивления в электрических цепях,
- проверку работы систем отопления, вентиляции и промышленного кондиционирования,
- выявление утечек тепла в зданиях и промышленных сооружениях,
- проведение профилактического технического контроля оборудования,
- анализ температурного распределения при эксплуатации производственных систем.
Таким образом, тепловизор Fluke Ti32 является профессиональным измерительным оборудованием для проведения инфракрасного контроля и анализа температурных процессов в промышленной среде. Высокое разрешение детектора, расширенный диапазон измерений и функциональные возможности обработки изображений делают прибор эффективным инструментом для диагностики оборудования. «Олниса» является поставщиком промышленного оборудования, обеспечивая доступ к качественным решениям для технического оснащения предприятий.
