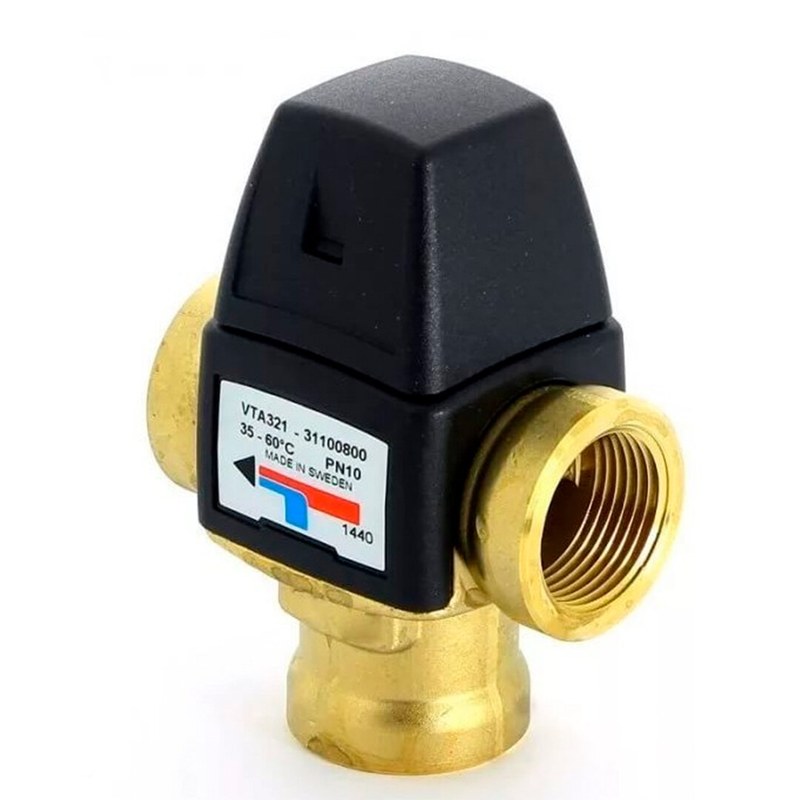

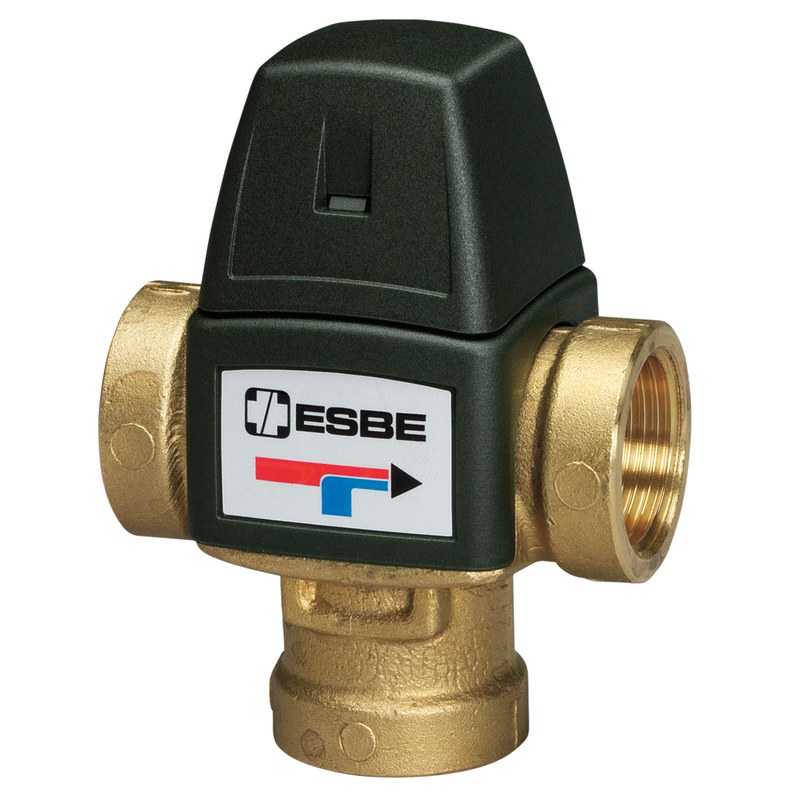

Смесительный клапан ESBE VTA321 для безопасной подачи горячей воды
Термостатический смесительный клапан ESBE VTA321 представляет собой специализированное устройство для автоматического поддержания заданной температуры воды в системах горячего водоснабжения, отопления и различных гидравлических установках. Оборудование работает по принципу смешивания потоков жидкости с различными температурными параметрами, обеспечивая стабильные выходные характеристики без применения внешнего электрического управления. Конструкция клапана основана на использовании термочувствительного элемента, который реагирует на изменение температуры смешанного потока и автоматически корректирует соотношение горячей и холодной воды.
Технические характеристики
Ниже перечислены ключевые технические характеристики оборудования:
- тип оборудования — трехходовой термостатический смесительный клапан для автоматического поддержания температуры воды,
- диапазон регулирования температуры рабочей среды — от 35 C до 60 C в зависимости от исполнения устройства,
- максимальная температура рабочей среды — до 95 C,
- номинальное рабочее давление — до 1,0 МПа или 10 бар,
- коэффициент пропускной способности KVS — 1,5 м3/ч, характеризующий объемный расход воды при стандартных условиях,
- тип соединения — внутренняя резьба размером 1/2 дюйма для подключения к трубопроводным линиям,
- принцип регулирования — автоматическое термостатическое управление без использования электрического привода,
- масса изделия — около 0,528 кг в зависимости от исполнения и комплектации,
- основная функция — смешивание горячего и холодного потоков с поддержанием стабильной температуры на выходе.
Особенности конструкции устройства
Конструкция ESBE VTA321 разработана для обеспечения автономного регулирования температуры жидкости в трубопроводной системе. Основным рабочим элементом является встроенный термостатический картридж, который изменяет положение регулирующего механизма при изменении температуры смешанного потока. При повышении температуры выше установленного значения клапан автоматически уменьшает поступление горячей воды и увеличивает долю холодного потока. При снижении температуры происходит обратный процесс, благодаря чему поддерживается постоянный температурный режим. Корпус устройства выполнен в компактной форме, что упрощает размещение клапана в ограниченном монтажном пространстве. Трехходовая схема обеспечивает наличие двух входных каналов для горячей и холодной воды и одного выходного канала для подготовленного потока. Такое исполнение позволяет использовать клапан в системах, где требуется точное распределение потоков без применения сложной автоматики.
Внутренний механизм включает чувствительный температурный элемент, возвратный механизм и запорно-регулирующий узел. Работа этих компонентов происходит за счет физических свойств термочувствительного наполнителя, который расширяется или сжимается при изменении температуры. За счет этого обеспечивается плавное изменение проходного сечения клапана и стабильное поддержание заданного значения. К конструктивным особенностям ESBE VTA321 относится отсутствие необходимости во внешнем источнике питания, простота интеграции в трубопроводные системы и возможность эксплуатации в условиях постоянного изменения расхода воды. Устройство сохраняет рабочие характеристики при регулярных циклах нагрева и охлаждения, что делает его эффективным элементом систем регулирования температуры.
Области применения
ESBE VTA321 применяется в инженерных системах, где требуется автоматическое смешивание потоков воды и поддержание заданной температуры. Основные направления использования оборудования включают:
- системы горячего водоснабжения жилых, коммерческих и производственных объектов,
- контуры приготовления воды с ограничением максимальной температуры подачи,
- системы отопления с необходимостью стабилизации температурных параметров,
- узлы смешивания в низкотемпературных отопительных контурах,
- водонагревательные установки с накопительными баками,
- теплообменные системы с регулированием температуры выходного потока,
- системы напольного отопления для поддержания комфортного температурного режима,
- гидравлические установки с переменным расходом воды,
- модернизируемые инженерные сети, где требуется установка компактного автоматического регулятора температуры.
Таким образом, термостатический клапан ESBE VTA321 является надежным компонентом для автоматического регулирования температуры воды в инженерных системах. Продуманная конструкция, механический принцип управления и стабильные технические характеристики позволяют использовать устройство в различных направлениях теплоснабжения и водоподготовки. Компания «Олниса» предлагает поставку промышленного оборудования ESBE для оснащения современных технических объектов.
