Коммутатор Eltex 3300 24 для построения производительных промышленных и корпоративных сетей
Коммутатор агрегации Eltex MES3300-24 представляет собой сетевое оборудование класса L3, предназначенное для построения высоконагруженных корпоративных и операторских инфраструктур. Устройство объединяет функции коммутации второго уровня и маршрутизации третьего уровня, обеспечивая передачу данных между сегментами сети с высокой скоростью и стабильностью. Модель применяется в качестве узла агрегации, транспортного элемента или центрального компонента распределённой сетевой архитектуры. Аппаратная платформа оснащена 24 гигабитными Ethernet-портами и четырьмя высокоскоростными интерфейсами SFP+/SFP, что позволяет организовать подключение большого количества абонентских устройств и магистральных линий связи.
Технические характеристики
Основные параметры Eltex MES3300-24 определяют возможности устройства при работе в сетях передачи данных различного масштаба. Ниже перечислены ключевые технические характеристики оборудования:
- 24 порта 10/100/1000BASE-T с разъёмами RJ-45 для подключения конечных устройств,
- 1 выделенный порт управления 10/100/1000BASE-T OOB для удалённого администрирования,
- 1 консольный порт RS-232 с разъёмом RJ-45 для локальной настройки и обслуживания,
- пропускная способность коммутационной матрицы составляет 128 Гбит/с,
- таблица ARP поддерживает до 4 087 записей,
- таблица VLAN рассчитана на 4 094 виртуальных сети,
- поддержка L2 Multicast обеспечивает работу до 4 092 групп многоадресной передачи,
- количество L3-интерфейсов составляет до 2 050,
- поддержка маршрутов IPv4 Unicast составляет до 13 278 записей,
- поддержка маршрутов IPv6 Unicast составляет до 3 316 записей,
- поддержка IPv4 Multicast маршрутов через IGMP Proxy и PIM составляет до 4 087 записей,
- поддержка IPv6 Multicast маршрутов составляет до 1 642 записей,
- количество виртуальных маршрутизируемых доменов VRF составляет 16 включая основной VRF,
- количество поддерживаемых VRRP-маршрутизаторов достигает 255,
- поддержка групп агрегации LAG составляет 32 группы с возможностью объединения до 8 портов в одну группу,
- количество очередей QoS составляет 8 на каждый порт,
- температура хранения оборудования составляет от -50 до +70 С,
- допустимая относительная влажность при эксплуатации составляет до 80 % без образования конденсата,
- форм-фактор устройства соответствует стандарту установки 19 дюймов и занимает 1U,
- габаритные размеры корпуса составляют 430×44×330 мм,
- масса оборудования составляет 5,13 кг.
Особенности конструкции устройств

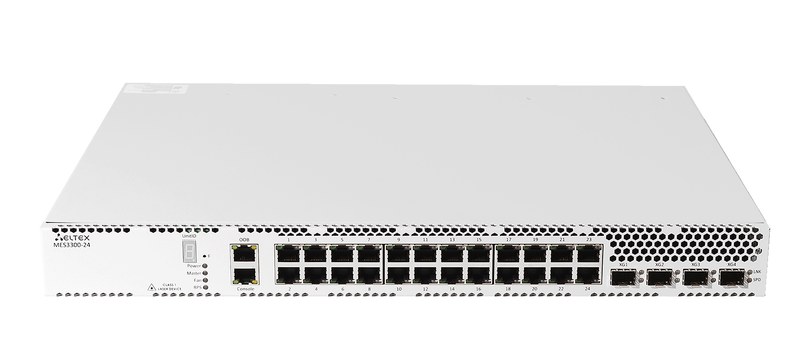

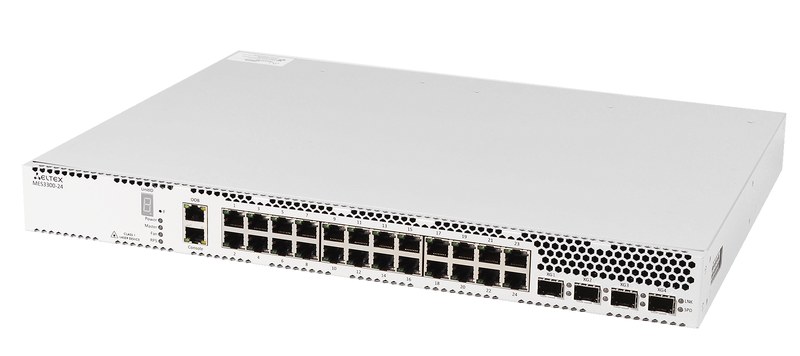

Eltex MES3300-24 выполнен в металлическом корпусе для установки в телекоммуникационные стойки и шкафы формата 19 дюймов. Высота корпуса составляет 1U, что позволяет рационально использовать пространство серверных и сетевых помещений. Внутренняя аппаратная архитектура построена с использованием производительного коммутационного ядра, обеспечивающего обработку потоков данных на скорости до 128 Гбит/с. Передняя панель оборудования содержит основные пользовательские интерфейсы: 24 медных Ethernet-порта и четыре оптических слота SFP+/SFP. Такое сочетание позволяет подключать как локальные сетевые устройства, так и высокоскоростные магистральные линии. Оптические интерфейсы поддерживают работу в режимах 1 Гбит/с и 10 Гбит/с, что обеспечивает гибкость при построении сетевой структуры. Система питания предусматривает использование одного или двух сменных источников питания с возможностью горячей замены. Такая конструкция повышает надёжность оборудования при непрерывной эксплуатации. Для отвода тепла применяется активная система охлаждения с четырьмя вентиляторами и направлением воздушного потока Front-to-Back.
Принцип работы устройства основан на аппаратной обработке Ethernet-кадров, управлении таблицами коммутации и выполнении функций маршрутизации IP-трафика. Коммутатор поддерживает статическую маршрутизацию и динамические протоколы обмена маршрутной информацией, включая RIPv2, OSPFv2, OSPFv3, IS-IS и BGP. Также реализована поддержка механизмов резервирования маршрутов, балансировки нагрузки и управления виртуальными сетевыми сегментами. Ключевыми особенностями конструкции и функциональности являются:
- неблокирующая архитектура коммутации для обработки интенсивных потоков данных,
- поддержка технологий VLAN для логического разделения сетевой инфраструктуры,
- работа протоколов LACP и LAG для объединения физических каналов,
- поддержка механизмов QoS для приоритизации различных типов трафика,
- поддержка Q-in-Q для расширения возможностей построения виртуальных сетей,
- поддержка VRRP для повышения отказоустойчивости сетевой маршрутизации,
- поддержка IGMP Snooping и Multicast-функций для эффективной передачи группового трафика,
- возможность стекового объединения до 8 устройств,
- наличие выделенного интерфейса управления OOB,
- поддержка диагностики оптических модулей и контроля состояния сетевых соединений.
Области применения
Eltex MES3300-24 используется в сетевых инфраструктурах, где требуется надёжная агрегация большого количества подключений и передача значительных объёмов информации. Ниже представлены основные направления эксплуатации оборудования:
- корпоративные вычислительные сети предприятий,
- промышленные информационные системы с распределённой архитектурой,
- центры обработки данных и серверные инфраструктуры,
- системы видеонаблюдения с большим количеством сетевых устройств,
- образовательные и административные учреждения с развитой сетевой структурой,
- инфраструктуры с необходимостью разделения трафика посредством VLAN,
- сети с повышенными требованиями к резервированию и непрерывности передачи данных.
Таким образом, Eltex MES3300-24 является современным коммутатором агрегации, предназначенным для построения производительных и устойчивых сетевых инфраструктур. Оборудование сочетает высокую пропускную способность, развитые функции управления трафиком и возможности масштабирования. Компания «Олниса» предлагает поставку Eltex MES3300-24 и другого промышленного оборудования для предприятий, которым требуются надёжные сетевые решения. Мы обеспечиваем поставку качественного оборудования Eltex для реализации современных проектов автоматизации и информационной инфраструктуры. «Олниса» является поставщиком промышленного оборудования, ориентированным на широкий ассортимент профессиональных технических решений.
