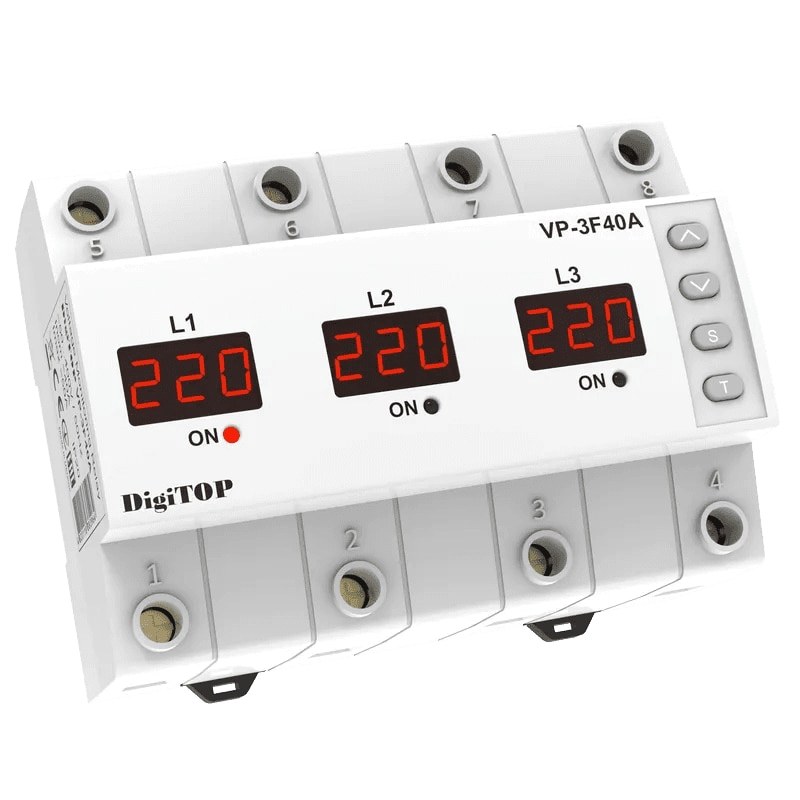

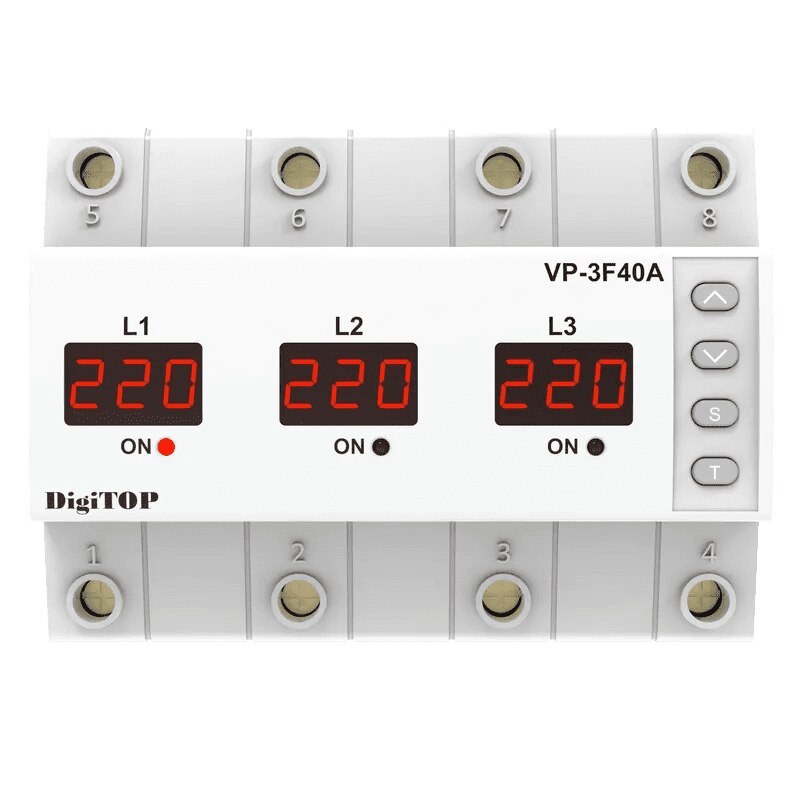

DigiTOP VP-3F40A M6W — трехфазное реле напряжения для контроля питающей сети
DigiTOP VP-3F40A M6W применяется для постоянного наблюдения за параметрами трехфазного электропитания и автоматического отключения нагрузки при опасных отклонениях. Прибор контролирует напряжение на каждой фазе, фиксирует потерю одной из линий, оценивает межфазную асимметрию и при необходимости проверяет правильность чередования фаз. Модель рассчитана на номинальный ток 40 А и допускает максимальную нагрузку 50 А.
Технические характеристики
Основные параметры реле определяют диапазон измерения, границы отключения и алгоритм последующего восстановления питания:
- производитель — DigiTOP,
- модель — VP-3F40A M6W,
- идентификатор — 4820118381756,
- тип устройства — трехфазное цифровое реле напряжения,
- количество фаз — 3,
- номинальный ток нагрузки — 40 А,
- максимальный ток нагрузки — 50 А,
- диапазон измерения напряжения — 50–400 В,
- нижний порог отключения — 120–200 В,
- верхний порог отключения — 210–270 В,
- контролируемая асимметрия — 20–99 В,
- шаг настройки асимметрии — 1 В,
- задержка повторного включения — 5–600 с,
- время реакции при превышении верхней границы — 0,02 с,
- время отключения при 120–170 В — около 1 с,
- время реакции при 120 В и ниже — около 0,02 с,
- выдержка при межфазной асимметрии — 20 с,
- режим работы — синхронный или асинхронный,
- контроль чередования фаз — включаемый и отключаемый,
- контроль частоты — Auto или 50 Гц,
- алгоритм измерения — True RMS,
- погрешность измерения — не более 1 %,
- встроенная термозащита — предусмотрена,
- монтаж — DIN-рейка,
- ширина корпуса — 6 стандартных модулей.
Особенности конструкции устройств
DigiTOP VP-3F40A M6W выполнено в модульном корпусе для установки внутри распределительного щита. На переднюю панель вынесены цифровая индикация и органы настройки, поэтому текущее состояние сети можно контролировать непосредственно на приборе. Электронная измерительная часть непрерывно анализирует каждую фазу и сравнивает полученные значения с установленными пользователем границами. Логика отключения построена с учетом характера нарушения. Если напряжение становится выше допустимого уровня, реакция происходит практически мгновенно. При умеренном снижении предусмотрена небольшая временная выдержка, благодаря чему короткий провал питания не обязательно вызывает отключение всей системы. Глубокая просадка обрабатывается быстрее, поскольку длительная работа оборудования в таком режиме может быть нежелательной. Отдельно оценивается разница между фазными напряжениями. Наличие трех фаз само по себе еще не означает нормальное качество питания: значительная асимметрия создает неблагоприятный режим для электродвигателей и других трехфазных нагрузок. В VP-3F40A M6W допустимую величину этой разницы можно задать самостоятельно. Синхронный режим используется тогда, когда три фазные линии относятся к одному потребителю. Нарушение параметров на любой из них приводит к общему отключению. В асинхронном режиме линии рассматриваются независимо, поэтому проблема одной фазы не требует обязательного снятия питания с двух остальных. Именно эта функция делает реле удобным для щитов, где однофазные потребители распределены между L1, L2 и L3. Контроль последовательности фаз полезен при подключении оборудования, для которого порядок L1–L2–L3 связан с направлением вращения электродвигателя. Если такая проверка не нужна, функцию можно отключить. Для работы с источниками нестабильной частоты предусмотрен режим Auto, что расширяет возможности применения прибора совместно с генераторными установками.
Области применения
VP-3F40A M6W подходит для распределительных систем, где необходимо контролировать состояние трехфазного питания и автоматически реагировать на его нарушение. Основными направлениями применения являются:
- распределительные щиты жилых зданий,
- трехфазные вводы частных домов,
- насосные установки,
- вентиляционные системы,
- компрессорное оборудование,
- трехфазные электродвигатели,
- холодильные установки,
- небольшие производственные линии,
- станочное оборудование,
- мастерские,
- торговые и коммерческие помещения,
- инженерная автоматика,
- объекты с генераторным питанием,
- щиты с тремя независимыми однофазными группами.
Компания «Олниса» осуществляет поставку DigiTOP VP-3F40A M6W и другого оборудования для контроля электрических сетей. Покупателям доступны технические консультации по представленным устройствам и оперативная доставка по всей стране. При оформлении заказа рекомендуется использовать полное обозначение VP-3F40A M6W и идентификатор 4820118381756, чтобы не смешивать данное исполнение с другими версиями трехфазных реле DigiTOP.
Преимущества
Практические достоинства VP-3F40A M6W связаны не только с диапазоном регулировки, но и с гибкостью применения в разных схемах электроснабжения:
- контроль трех фаз одним устройством,
- возможность работы с нагрузкой номиналом 40 А,
- настраиваемые верхняя и нижняя границы,
- контроль межфазной асимметрии,
- реакция на пропадание одной из фаз,
- контроль правильности фазировки,
- синхронный режим для трехфазной нагрузки,
- асинхронный режим для отдельных однофазных линий,
- True RMS для оценки действующего напряжения,
- работа с источниками нестабильной частоты,
- настраиваемая задержка восстановления питания,
- быстрое отключение при значительном отклонении,
- встроенная температурная защита,
- цифровая индикация параметров,
- компактный монтаж на DIN-рейке.
Таким образом, DigiTOP VP-3F40A M6W рассчитано на ситуации, когда простого контроля наличия трех фаз недостаточно. Устройство оценивает величину напряжения, разницу между фазами, их последовательность и характер возникающего отклонения, после чего применяет соответствующий алгоритм отключения.
