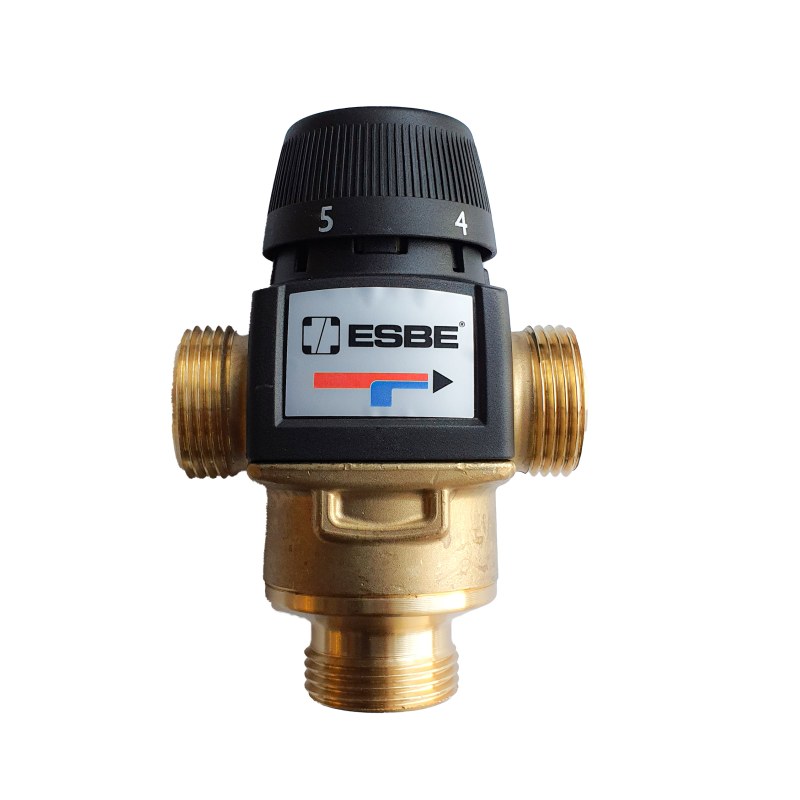

ESBE VTA572 31700400 — термостатический клапан для низкотемпературных контуров

ESBE VTA572 31700400 представляет собой термостатический смесительный клапан, предназначенный для автоматического поддержания температуры потока без подключения электропривода и внешнего контроллера. Регулирование выполняется механически: внутренний термочувствительный элемент изменяет соотношение горячего и холодного потоков так, чтобы температура смешанной среды оставалась в установленном диапазоне. Исполнение 31700400 рассчитано на регулирование от 10 до 30 °C. Такой диапазон делает модель особенно подходящей для низкотемпературных систем, где перегрев теплоносителя нежелателен.

Технические характеристики

Основные параметры ESBE VTA572 31700400 определяют гидравлические возможности клапана и условия его эксплуатации:

• производитель — ESBE,
• серия — VTA570,
• модель — VTA572,
• артикул — 31700400,
• тип изделия — термостатический смесительный клапан,
• температурный диапазон регулирования — 10–30 °C,
• коэффициент пропускной способности Kvs — 4,8 м³/ч,
• присоединение — наружная резьба G 1¼",
• класс давления — PN10,
• максимальное рабочее давление — 1,0 МПа / 10 бар,
• максимальный перепад давления при смешении — 0,3 МПа / 3 бар,
• минимальная температура среды — 0 °C,
• максимальная температура среды для исполнения 10–30 °C — +65 °C,
• температурная стабильность — ±2 °C,
• минимальный расход для заявленной стабильности — 9 л/мин,
• материал корпуса — латунь DZR, устойчивая к обесцинкованию,
• размер A — 84 мм,
• размер B — 62 мм,
• размер C — 60 мм,
• размер D — 56 мм,
• масса — около 0,95 кг.

Особенности конструкции устройств

ESBE VTA572 работает без электродвигателя и электрического питания. Внутри корпуса размещен термостатический элемент, который воспринимает температуру смешанного потока и механически изменяет проходные сечения входных каналов. Если температура на выходе начинает расти, клапан уменьшает долю более горячей среды и увеличивает приток холодного либо обратного потока. При снижении температуры происходит обратное перераспределение. Такой принцип позволяет поддерживать заданный температурный уровень непосредственно гидравлическим способом. Внешний датчик, отдельный регулирующий модуль и привод для базовой работы клапана не требуются. После настройки устройство самостоятельно реагирует на изменение температуры поступающих потоков. Для исполнения 31700400 особенно важен диапазон 10–30 °C. Он ориентирован не на высокотемпературное горячее водоснабжение, а на контуры, где требуется ограниченная температура подачи. Это может быть полезно при работе с поверхностными системами отопления и охлаждения, теплообменными контурами и другими установками с невысокой расчетной температурой рабочей среды. Корпус изготовлен из DZR-латуни, устойчивой к обесцинкованию. Такое исполнение повышает пригодность клапана для продолжительной эксплуатации в гидравлических системах. Три патрубка формируют две входные линии и один выход смешанного потока. Наружная резьба G 1¼" позволяет включать клапан непосредственно в трубопровод через подходящую арматуру.

Области применения

ESBE VTA572 31700400 применяется преимущественно в низкотемпературных гидравлических системах. Основными направлениями использования являются:

• контуры теплого пола,
• низкотемпературное радиаторное отопление,
• системы поверхностного отопления,
• контуры охлаждения,
• смесительные узлы,
• системы с ограничением температуры подачи,
• теплообменные установки,
• гидравлические контуры котельных,
• распределительные узлы отопления,
• системы защиты трубопровода от чрезмерного нагрева,
• инженерные установки с автоматическим смешением потоков.

Компания «Олниса» осуществляет поставку клапанов ESBE и другого оборудования для систем отопления, охлаждения и промышленной автоматики. Клиентам доступны технические консультации по представленному оборудованию и оперативная доставка по всей стране. Для точной идентификации рекомендуется использовать обозначение ESBE VTA572 и артикул 31700400, поскольку внутри одной серии существуют исполнения с другими диаметрами присоединения, значениями Kvs и диапазонами регулирования.

Преимущества

Практические достоинства ESBE VTA572 31700400 связаны с автономным регулированием температуры и высокой пропускной способностью:

• поддержание температуры без электрического привода,
• диапазон регулирования 10–30 °C,
• Kvs 4,8 м³/ч,
• присоединение G 1¼",
• работа при давлении до 10 бар,
• допустимый перепад давления до 3 бар,
• температурная стабильность ±2 °C,
• автоматическое смешение горячего и холодного потоков,
• защита низкотемпературного контура от перегрева,
• корпус из устойчивой к обесцинкованию DZR-латуни,
• отсутствие необходимости в отдельном контроллере,
• простая интеграция в гидравлический контур,
• пригодность для отопительных и охлаждающих систем.

Таким образом, ESBE VTA572 31700400 предназначен для автоматического формирования смешанного потока с температурой в пределах 10–30 °C. Внутренний термостатический механизм самостоятельно изменяет соотношение входящих потоков, поэтому регулирование выполняется без сервопривода и дополнительной электронной системы. Пропускная способность 4,8 м³/ч, наружное подключение G 1¼", давление PN10 и температурная стабильность ±2 °C делают эту модификацию подходящей для низкотемпературных отопительных и охлаждающих контуров.
