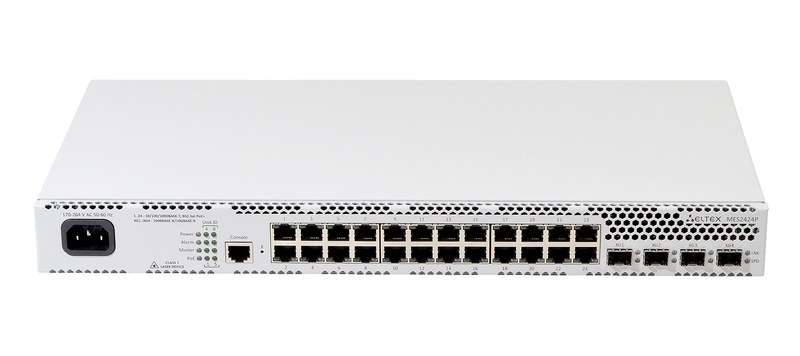

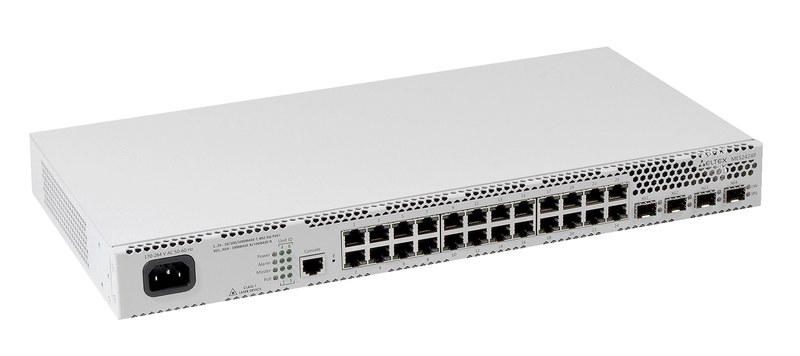

Eltex MES2424P AC 10800488 — управляемый PoE-коммутатор доступа с 10G uplink

Eltex MES2424P AC 10800488 предназначен для построения управляемого уровня доступа, где через одну сетевую линию требуется одновременно передавать данные и подавать питание на подключенное оборудование. Двадцать четыре гигабитных интерфейса поддерживают PoE/PoE+, поэтому к коммутатору можно подключать точки беспроводного доступа, IP-камеры, телефоны и другие совместимые устройства без прокладки отдельной питающей линии. Для связи с вышестоящим уровнем предусмотрены четыре SFP/SFP+ интерфейса со скоростью до 10 Гбит/с.

Технические характеристики

Основные параметры Eltex MES2424P AC определяют производительность, возможности PoE и способы включения устройства в сетевую инфраструктуру:

• производитель — Eltex,
• модель — MES2424P AC,
• РРПП — 10800488,
• тип оборудования — управляемый L3-коммутатор доступа,
• основные интерфейсы — 24 × 10/100/1000BASE-T,
• поддержка питания по Ethernet — PoE и PoE+,
• uplink-интерфейсы — 4 × 1000BASE-X SFP / 10GBASE-R SFP+,
• консольный порт — RS-232 RJ-45,
• пропускная способность — 128 Гбит/с,
• буфер пакетной памяти — 1,5 МБ,
• оперативная память DDR3 — 512 МБ,
• постоянная память — 64 МБ,
• таблица MAC-адресов — 16 384 записи,
• рабочая температура — от −20 до +50 °C,
• охлаждение — два вентилятора,
• монтаж — стойка 19",
• высота корпуса — 1U,
• габариты — 430 × 44 × 225 мм.

Особенности конструкции устройств

Основная интерфейсная часть MES2424P AC построена вокруг двадцати четырех гигабитных RJ-45. Каждый порт используется одновременно как канал Ethernet и, при подключении совместимого потребителя, как линия подачи электропитания. За счет этого коммутатор может стать центральной точкой подключения устройств, которым в обычной схеме потребовались бы отдельные блоки питания или дополнительные электрические розетки. Суммарный PoE-бюджет составляет 370 Вт. Этот показатель характеризует общий энергетический ресурс, доступный для распределения между питаемыми устройствами. Реальное количество одновременно подключенных PoE-потребителей определяется их индивидуальной мощностью, поэтому при проектировании сети учитывается не только число свободных портов, но и совокупная нагрузка на систему питания. Четыре SFP/SFP+ интерфейса отделены от пользовательской группы и предназначены для восходящих линий. При использовании SFP+ отдельное соединение может работать на скорости до 10 Гбит/с. Это позволяет не ограничивать агрегированный поток от нескольких гигабитных PoE-портов обычным 1G uplink. Коммутационная матрица на 128 Гбит/с рассчитана на параллельную обработку интенсивного трафика. Таблица MAC на 16 384 записи хранит информацию о сетевых устройствах, а буферная память применяется при кратковременной неравномерности потоков. До 4094 VLAN позволяют логически разделить подключенное оборудование. Например, IP-камеры, точки Wi-Fi, телефоны и рабочие станции могут работать через один физический коммутатор, оставаясь в различных сетевых сегментах. L3-функциональность дополняет эту возможность маршрутизацией между отдельными IP-сетями. Для увеличения пропускной способности между MES2424P и другим сетевым узлом можно использовать LAG. В один логический канал допускается объединять до восьми физических интерфейсов. QoS, в свою очередь, распределяет потоки между восемью очередями на каждом порту, что позволяет назначать различный приоритет голосовому, служебному, видеотрафику и обычным данным.

Области применения

Eltex MES2424P AC подходит для сетей, где конечному оборудованию одновременно требуются передача данных и централизованное электропитание. Основные направления применения включают:

• корпоративные локальные сети,
• IP-видеонаблюдение,
• подключение Wi-Fi точек доступа,
• IP-телефонию,
• офисные сети,
• бизнес-центры,
• образовательные учреждения,
• торговые объекты,
• гостиничную инфраструктуру,
• операторские сети доступа,
• сетевые узлы предприятий,
• системы с разделением по VLAN,
• инфраструктуру с 10G uplink,
• объекты с большим количеством PoE-потребителей.

Компания «Олниса» осуществляет поставку Eltex MES2424P AC 10800488 и другого сетевого оборудования Eltex для корпоративной и телекоммуникационной инфраструктуры. Клиентам доступны технические консультации по представленным устройствам и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется указывать полное обозначение MES2424P AC и номер 10800488.

Преимущества

Практическая ценность MES2424P AC связана с объединением сетевой коммутации, PoE-питания и высокоскоростных uplink в одном устройстве. Ключевыми преимуществами являются:

• 24 гигабитных PoE/PoE+ порта,
• общий PoE-бюджет 370 Вт,
• четыре SFP/SFP+ интерфейса,
• uplink со скоростью до 10 Гбит/с,
• пропускная способность 128 Гбит/с,
• поддержка L3-функций,
• до 4094 VLAN,
• до 64 групп LAG,
• до восьми физических интерфейсов в одной группе,
• восемь очередей QoS на порт,
• поддержка Jumbo Frame до 12 288 байт,
• возможность физического стекирования,
• централизованное питание сетевых устройств,
• компактное стоечное исполнение 1U,
• рабочий диапазон температуры от −20 до +50 °C.

Таким образом, Eltex MES2424P AC 10800488 рассчитан на построение управляемого PoE-уровня доступа, в котором питание конечных устройств и передача сетевого трафика объединяются на одной аппаратной платформе. Двадцать четыре гигабитных интерфейса обеспечивают подключение PoE/PoE+ оборудования, а бюджет 370 Вт позволяет распределять питание между несколькими потребителями в рамках общей мощности.
